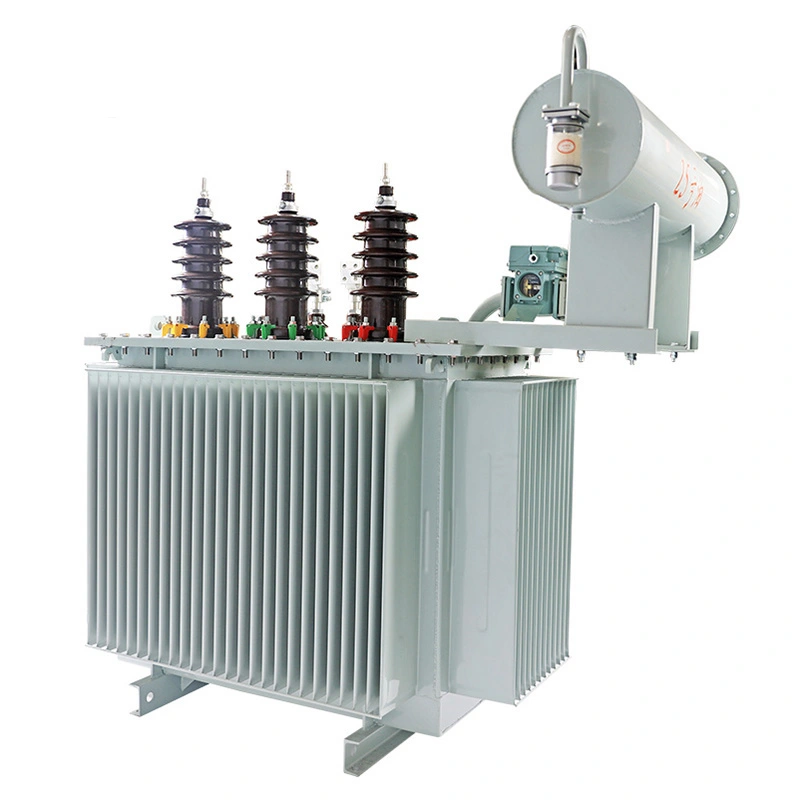

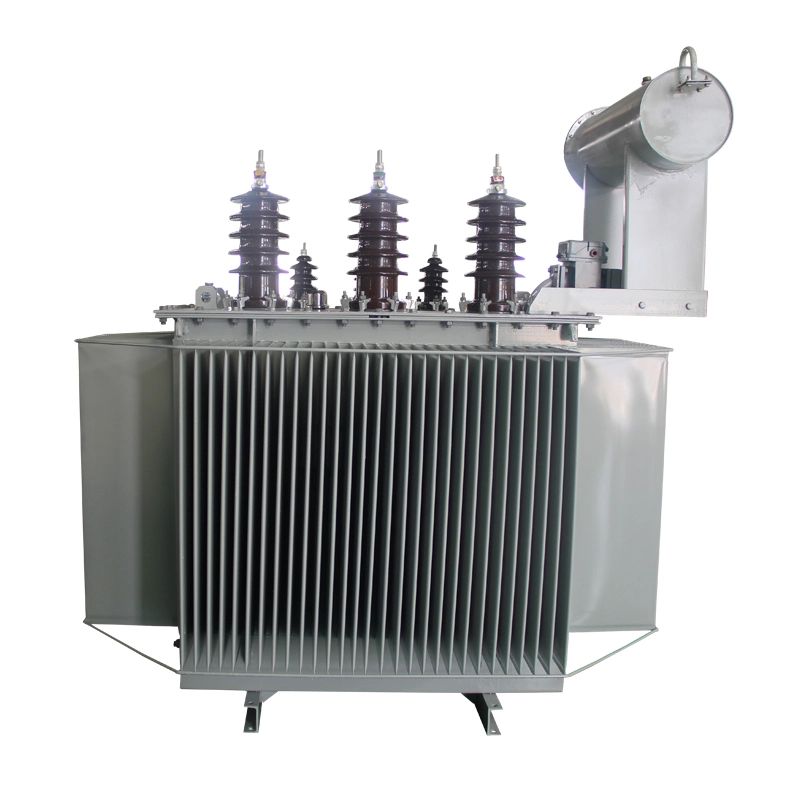

Trasformatore di potenza trifase S11 35kv 1000kva sul carico

Il trasformatore di alimentazione trifase s11 35kv 1000kva sul carico è conforme agli standard IEC e GB. Questo prodotto ha un intervallo di regolazione della tensione senza carico di 35±3*2,5% kV e 38,5±3*2,5% kV. Può essere regolato manualmente, elettricamente o automaticamente all'interno dell'intervallo di regolazione della tensione mediante un interruttore di regolazione della tensione a vuoto sul lato primario per garantire la stabilità della tensione di uscita. Per i trasformatori superiori a 6300 kVA a livello di 35 kV, l'uso di serbatoi dell'olio in lamiera piegata migliora significativamente la resistenza meccanica del serbatoio dell'olio, riduce le saldature, migliora la qualità estetica del trasformatore e presenta buoni vantaggi economici.

Parametro tecnico:

Caratteristiche:

1. Il consumo energetico è basso e l'effetto di risparmio energetico è notevole. In particolare, la perdita in assenza di carico è stata notevolmente ridotta, con una media inferiore di circa il 25% rispetto allo standard nazionale GB/T6451.

2. Il nucleo è costituito da lamiere di acciaio al silicio laminate a freddo di alta qualità. La linea di taglio trasversale avanzata a livello nazionale garantisce che le bave di taglio siano inferiori a 0,02 mm. L'intero processo prevede giunzioni completamente smussate, nessuna punzonatura e nessuna sovrapposizione dei gioghi. Le colonne centrali sono impilate e legate insieme, formando un insieme compatto, piatto e solido. Ciò riduce efficacemente la perdita di carico, la corrente a vuoto e il rumore del trasformatore.

3. Le bobine del trasformatore di alimentazione trifase s11 35kv 1000kva sono realizzate in rame privo di ossigeno di elevata purezza, che riduce efficacemente la perdita di rame. Gli angoli dei cuscinetti della bobina e delle barre di supporto sono arrotondati, garantendo un campo elettrico uniforme e una maggiore affidabilità. Il supporto dell'avvolgimento interno è rinforzato per migliorarne la stabilità e prevenire instabilità e deformazioni.

4. La parete del serbatoio è costituita da un unico pezzo di lamiera d'acciaio. È formato in una struttura ondulata da una grande pressa, che riduce il numero di saldature, migliora la resistenza meccanica, espande l'area di assorbimento del calore, migliora l'effetto di dissipazione del calore e, allo stesso tempo, la parete ondulata del serbatoio evita la riflessione planare delle onde sonore, riducendo così il rumore. Il trasformatore di potenza trifase s11 35kv 1000kva su carico nel suo insieme è bello e semplice.

5. Viene adottato il serbatoio dell'olio del tipo a capsula, che rallenta efficacemente il processo di invecchiamento dell'olio del trasformatore; l'indicatore del livello dell'olio del tipo a puntatore può prevenire il verificarsi di falsi livelli dell'olio e risolvere il problema dell'invecchiamento indotto dalla luce dell'olio del trasformatore; il relè del gas con dispositivo di raccolta del gas è comodo per la manutenzione e il funzionamento.

6. Viene eseguita una lavorazione speciale sulla parte di tenuta del serbatoio dell'olio del trasformatore di potenza trifase s11 35kv 1000kva sul carico e l'intero corpo del serbatoio viene spruzzato con vernice per rimuovere gli angoli acuti, le bave e le scorie di saldatura prodotte durante la lavorazione e per migliorare l'adesione della vernice.

Officina

Attrezzatura

Test
