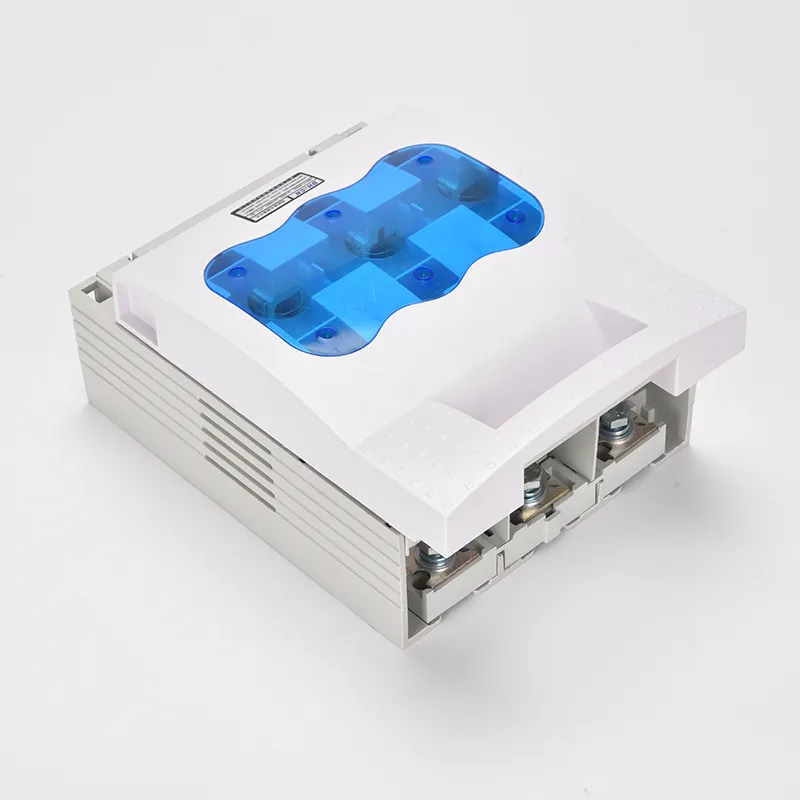

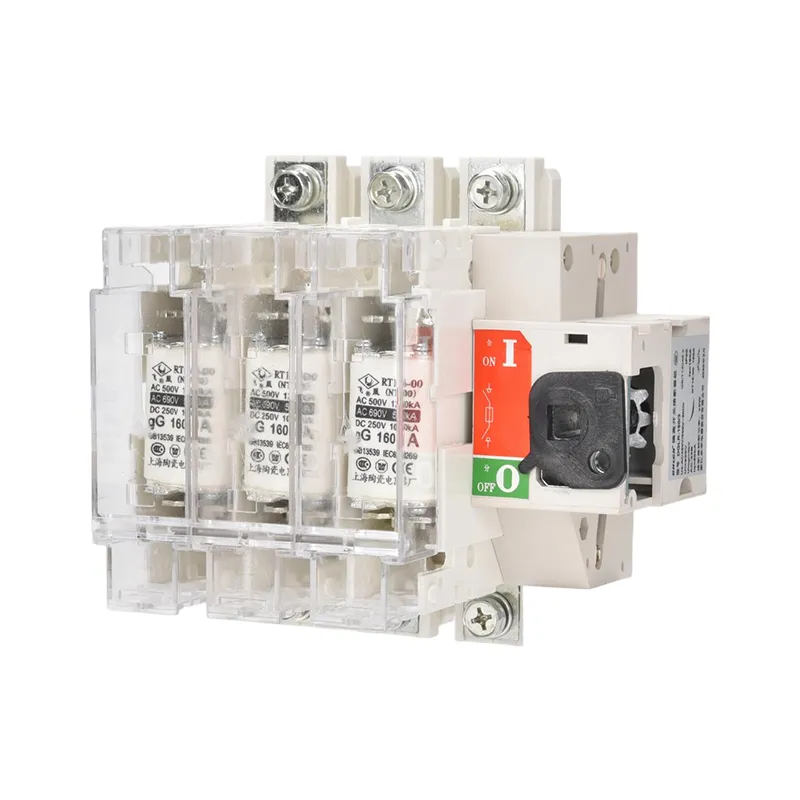

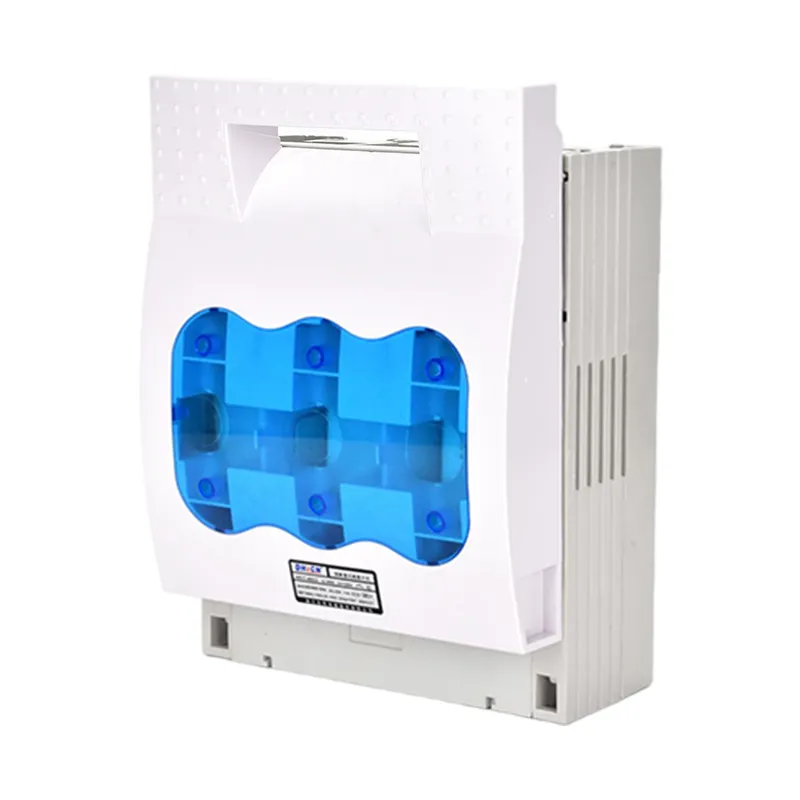

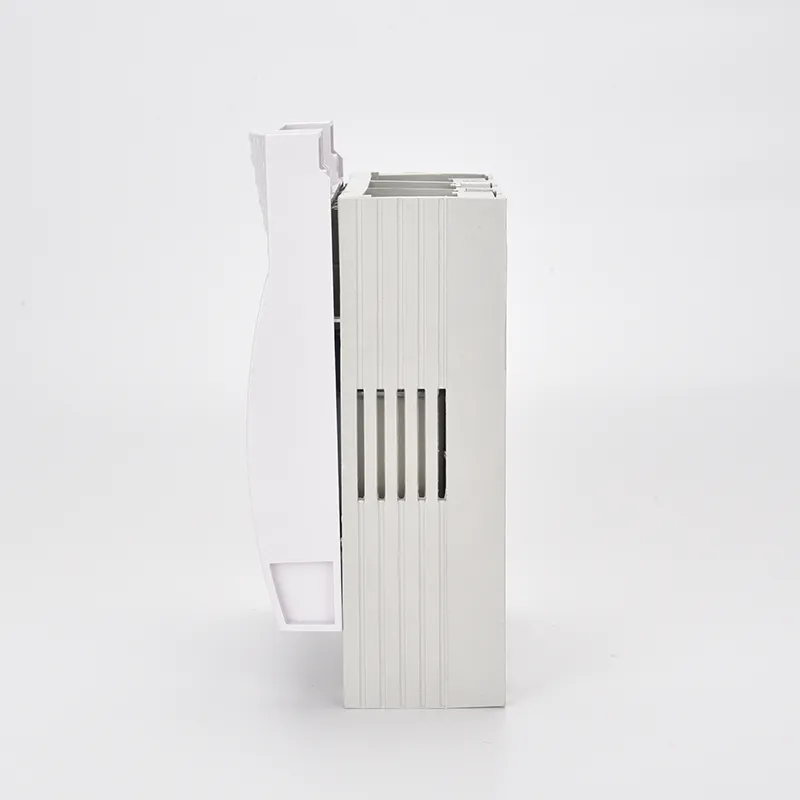

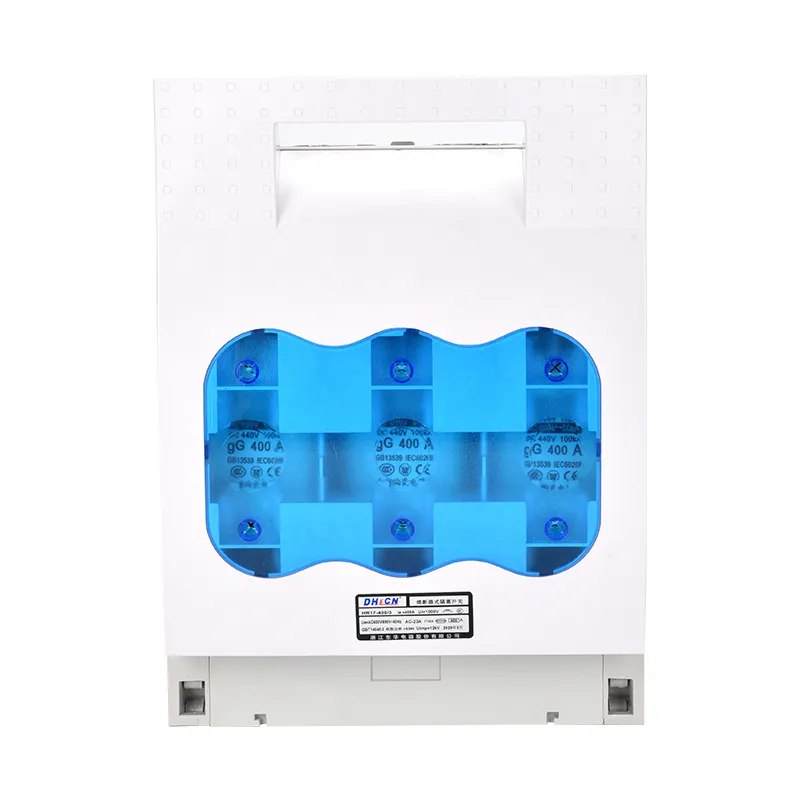

Un interruttore isolatore a 3 poli con fusibile da 100 A è un dispositivo combinato che integra un fusibile, un isolatore e un interruttore in una singola unità. Viene utilizzato principalmente per disconnettere la corrente durante il normale funzionamento e interrompere la corrente in caso di cortocircuito e sovraccarico. Questo tipo di interruttore offre vantaggi quali basso costo, funzionamento stabile e facilità di manutenzione, fornendo allo stesso tempo protezione del circuito e funzionalità di monitoraggio remoto attraverso il suo elemento fusibile.

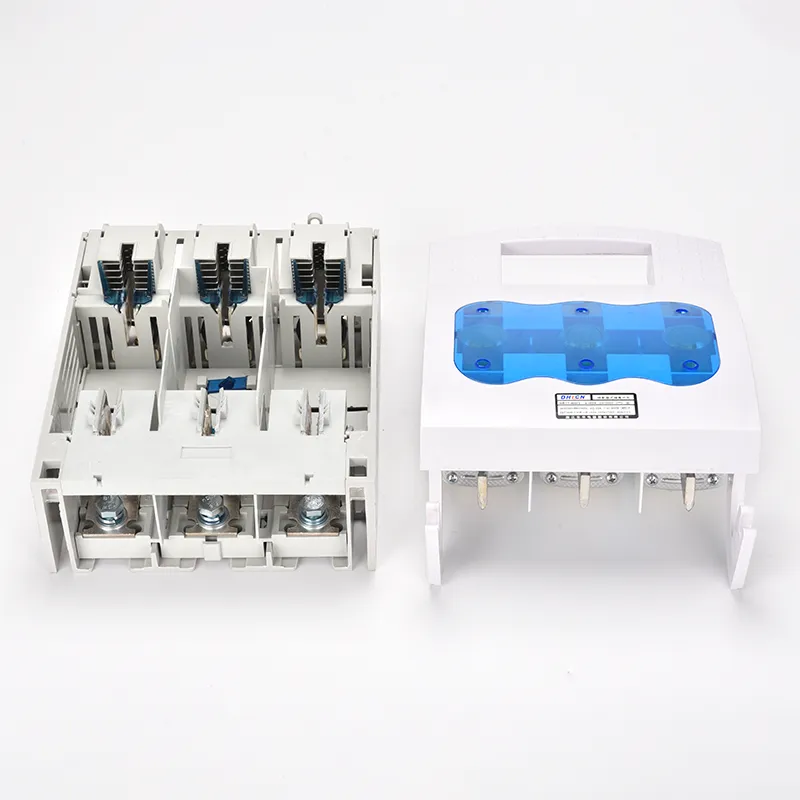

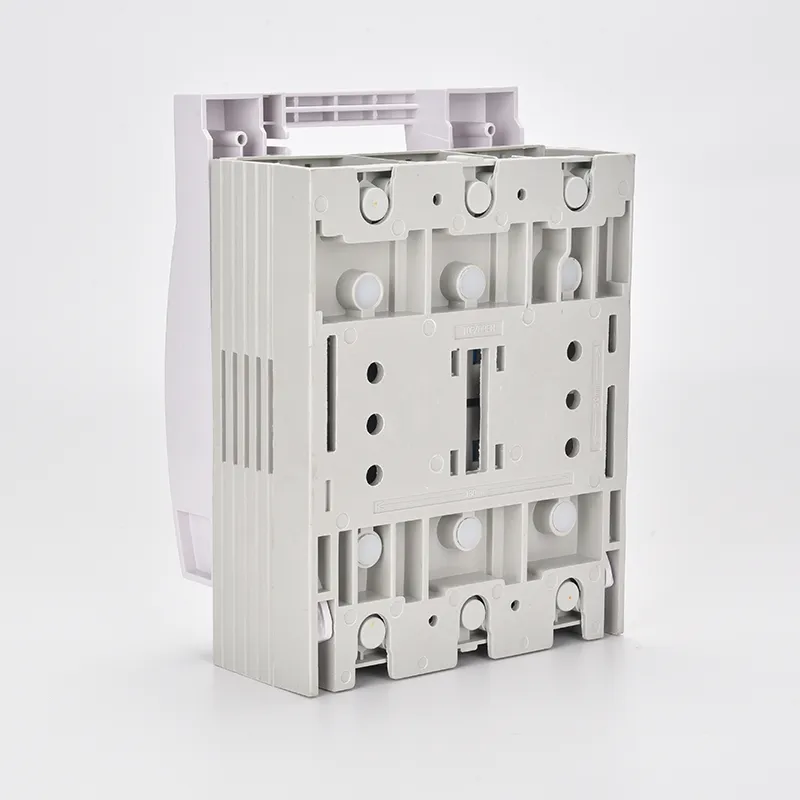

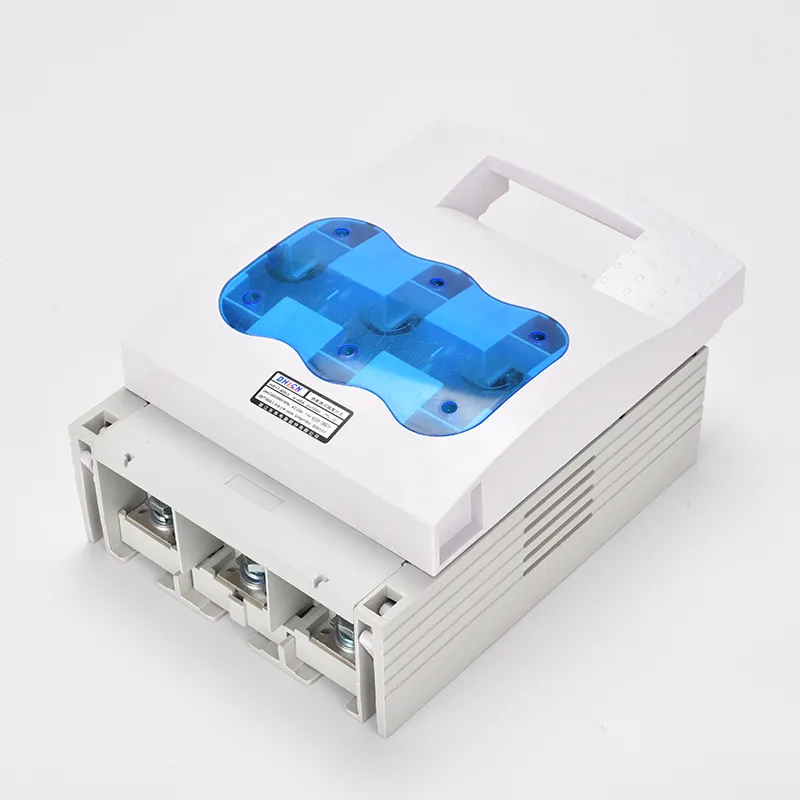

L'interruttore isolatore tripolare con fusibile da 100 A è realizzato con una base di montaggio, contatti fissi, contatti mobili e una lama incernierata. Quando è chiusa, la lama entra in contatto con i terminali fissi per completare il percorso elettrico. Nei progetti esistenti, il montaggio e lo smontaggio possono essere complicati e la sostituzione dei fusibili spesso richiede regolazioni ripetute a causa della compatibilità limitata con il meccanismo a leva di azionamento.
Il design migliorato sostituisce i bulloni di regolazione elastici con clip di fissaggio a forma di U, garantendo il contatto su tutta la superficie tra i contatti mobili e fissi. Ciò migliora la conduttività e la stabilità durante il funzionamento.
Grazie alla sua capacità di interruzione selettiva e alle eccellenti proprietà di limitazione della corrente, il dispositivo è particolarmente adatto per l'uso in fabbriche ed edifici di grandi dimensioni. Rispetto agli interruttori automatici 3P 100 A, l'interruttore isolatore tripolare con fusibile da 100 A presenta costi operativi e di manutenzione inferiori, poiché in genere i guasti richiedono solo la sostituzione del fusibile.
La tecnologia brevettata incorpora un meccanismo di prevenzione dell'arco che amplia l'area di contatto ed elimina l'arco durante il funzionamento, risolvendo i problemi di sicurezza associati al contatto allentato nei progetti tradizionali. Quando si progetta un sistema di distribuzione a bassa tensione, la corretta scelta dell'interruttore dovrebbe considerare sia la categoria di gestione del personale che lo scenario applicativo previsto.
| Tipo di fusibile | 0 | 1 | 2 | 3 | ||||||||
| Frequenza | 50Hz | 50Hz | 50Hz | 50Hz | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| In (A) | 160 | 250 | 400 | 630 | ||||||||
| Iesimo (A) | 160 | 250 | 400 | 630 | ||||||||
| Utilizzo | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | ||||||||
| AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | |||||||||
| AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | |||||||||
| Fare capacità | 725 V, 240 A | 725 V, 375 A | 725 V, 600 A | 725 V, 945 A | ||||||||
| 525 V, 480 A | 525 V, 750 A | 525 V, 1200 A | 525 V, 1890 A | |||||||||
| 420 V, 160 A | 420 V, 250 A | 420 V, 400 A | 420 V, 6300 A | |||||||||
| Capacità di interruzione | 725 V, 240 A | 725 V, 375 A | 725 V, 600 A | 725 V, 945 A | ||||||||
| 525 V, 480 A | 525 V, 750 A | 525 V, 1200 A | 525 V, 1890 A | |||||||||
| 420 V, 1280 A | 420 V, 2000 A | 420 V, 3200 A | 420 V, 5040 A | |||||||||
| Ic (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Potenza di perdita del fusibile (W) | 12 | 23 | 34 | 48 | ||||||||
| Iesimo (A) | Tipo di fusibile | Ingresso del fusibile （A） |
| 160 | 0 | 4、6、10、16、20、25、32、35、40、50、63、80、100、125、160 |
| 250 | 1 | 80、100、125、160、200、224、250 |
| 400 | 2 | 125、160、200、224、250、300、315、355、400 |
| 630 | 3 | 315、355、400、425、500、630 |
| Tipo | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Numero della modalità | Dimensione di prospettiva (mm) | Dimensione di installazione (mm) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
D: Come è possibile mantenere un interruttore isolatore tripolare con fusibile da 100 A?
R: Si consiglia un'ispezione regolare. Ciò include il controllo e la pulizia delle superfici di contatto, la sostituzione dei fusibili quando bruciati, il serraggio delle viti dei terminali e la garanzia che il meccanismo operativo si muova liberamente. Una corretta manutenzione prolunga la durata e garantisce prestazioni affidabili.
D: La maniglia dell'interruttore isolatore tripolare con fusibile da 100 A può essere chiusa con lucchetto?
R: Sì. Molti modelli sono dotati di maniglie lucchettabili, che consentono agli operatori di bloccare l'interruttore in posizione "OFF" durante la manutenzione, prevenendo la rieccitazione accidentale.
D: Quali sono i vantaggi principali derivanti dalla scelta di un sezionatore con fusibile?
R: Un interruttore isolatore a 3 poli con fusibile da 100 A fornisce un chiaro punto di disconnessione per la sicurezza, integra la protezione del circuito tramite fusibili, consente di risparmiare spazio di installazione con un design compatto ed è adatto per un'ampia gamma di applicazioni a bassa tensione.
