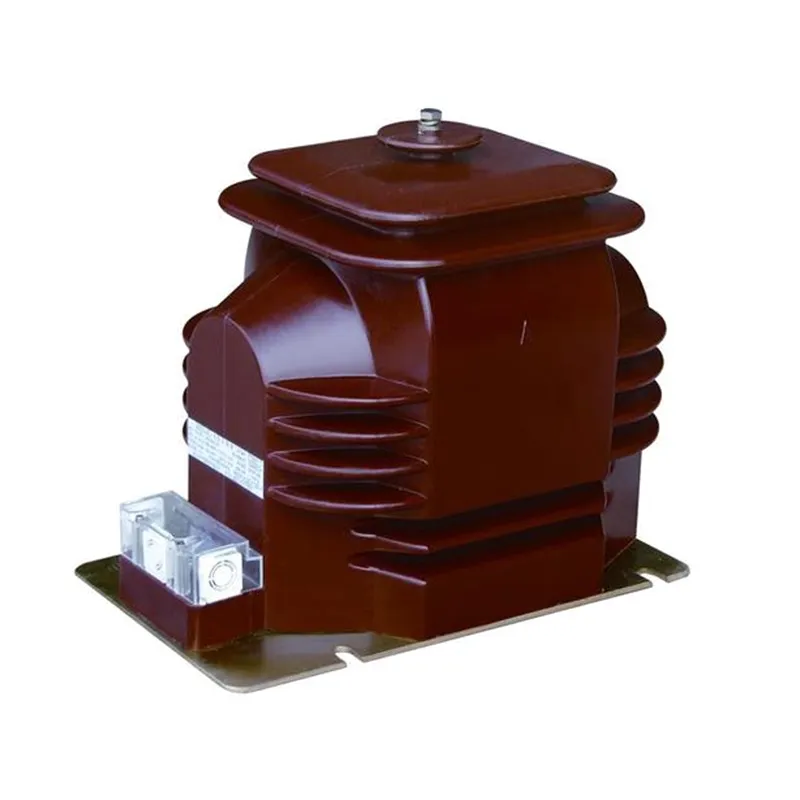

Poiché i sistemi di distribuzione elettrica diventano sempre più complessi, la misurazione accurata della tensione e la protezione affidabile sono più importanti che mai. UNTrasformatore potenziale monofase da 13,8 Kv nella sottostazionesvolge un ruolo fondamentale nel garantire una trasformazione precisa della tensione per sistemi di misurazione, monitoraggio, protezione relè e automazione.
XiFaè specializzata nella fornitura di alta qualitàTrasformatore potenziale monofase da 13,8 Kv nella sottostazionesoluzioni progettate per moderne reti di servizi pubblici, sottostazioni industriali, impianti di energia rinnovabile e infrastrutture di distribuzione dell'energia. Questo articolo esplora i principi di funzionamento, la costruzione, i vantaggi, le specifiche tecniche, le applicazioni, le considerazioni sull'installazione e i requisiti di manutenzione di questi componenti essenziali della sottostazione.
Un trasformatore di potenziale (PT), chiamato anche trasformatore di tensione (VT), è un trasformatore di misura progettato per ridurre i livelli di tensione primaria elevata a tensioni secondarie basse standardizzate adatte per strumenti di misura, relè di protezione, sistemi SCADA e apparecchiature di monitoraggio.
A Trasformatore potenziale monofase da 13,8 Kv nella sottostazioneconverte in modo specifico le tensioni del sistema di alimentazione a media tensione intorno a 13,8 kV in uscite sicure e misurabili come 120 V, 110 V o altri valori standardizzati.
Questi trasformatori forniscono l'isolamento elettrico tra i circuiti ad alta tensione e i sistemi di controllo a bassa tensione mantenendo un'elevata precisione di misurazione.
Il principio di funzionamento si basa sull'induzione elettromagnetica. Quando l'avvolgimento primario è collegato alla rete da 13,8 kV, all'interno del nucleo del trasformatore viene generato un flusso magnetico.
Questo flusso magnetico induce una tensione proporzionale nell'avvolgimento secondario in base al rapporto spire tra l'avvolgimento primario e quello secondario.
Il segnale a bassa tensione risultante può alimentare in sicurezza:
Riproducendo accuratamente la forma d'onda della tensione primaria, il trasformatore consente un monitoraggio e una protezione affidabili nell'intera sottostazione.
Un trasformatore di potenziale da 13,8 kV di alta qualità è costituito da diversi componenti critici che garantiscono la sicurezza operativa e la precisione di misurazione.
| Componente | Funzione |
|---|---|
| Avvolgimento primario | Collegato direttamente all'impianto di media tensione |
| Avvolgimento secondario | Fornisce un'uscita a tensione ridotta per gli strumenti |
| Nucleo magnetico | Trasferisce il flusso magnetico in modo efficiente |
| Sistema di isolamento | Garantisce rigidità dielettrica e sicurezza |
| Alloggiamento in porcellana o polimero | Protegge i componenti interni dalle condizioni ambientali |
| Assemblaggio terminale | Fornisce collegamenti elettrici sicuri |
| Struttura di messa a terra | Migliora la sicurezza operativa |
Produttori premium come XiFa utilizzano materiali isolanti avanzati e tecniche di avvolgimento di precisione per massimizzare l'affidabilità e la durata.
Sebbene le specifiche varino in base ai requisiti del progetto, i seguenti parametri si trovano comunemente nelle applicazioni delle sottostazioni.
| Parametro | Valore tipico |
|---|---|
| Tensione nominale | 13,8 kV |
| Tipo di fase | Monofase |
| Frequenza | 50Hz/60Hz |
| Tensione secondaria | 120V, 110V o personalizzato |
| Classe di precisione | 0,2, 0,5, 1,0 |
| Livello di isolamento | Secondo gli standard IEC/ANSI |
| Installazione | All'aperto o al coperto |
| Metodo di raffreddamento | Raffreddamento ad aria naturale |
| Classe di protezione | Design resistente agli agenti atmosferici |
I trasformatori di potenziale forniscono una scalatura della tensione estremamente precisa, consentendo misurazioni accurate e analisi del sistema.
I relè di protezione si basano su ingressi di tensione precisi per rilevare condizioni operative anomale in modo rapido e accurato.
Isolando le apparecchiature di misurazione dai circuiti ad alta tensione, i PT riducono significativamente i rischi elettrici.
Il monitoraggio continuo della tensione migliora la consapevolezza operativa e supporta i programmi di manutenzione preventiva.
I sistemi di isolamento di alta qualità e gli alloggiamenti durevoli consentono decenni di funzionamento affidabile.
Le sottostazioni moderne dipendono sempre più da sistemi di monitoraggio e automazione digitali che richiedono dati accurati sulla tensione.
Il trasformatore potenziale monofase da 13,8 kV è ampiamente utilizzato in numerosi settori.
Ovunque siano necessarie misure e protezioni precise della tensione, questi trasformatori svolgono un ruolo cruciale.
La selezione del PT corretto richiede un'attenta valutazione di diversi fattori tecnici.
Assicurarsi che il trasformatore corrisponda alla tensione nominale del sistema e ai requisiti di isolamento.
Le applicazioni di misurazione dei ricavi richiedono in genere classi di precisione più elevate rispetto ai sistemi di monitoraggio generali.
Calcolare il carico totale collegato da contatori, relè e apparecchiature di monitoraggio.
Considerare l'umidità, il livello di inquinamento, l'altitudine, la temperatura e i requisiti sismici.
Verifica la conformità con gli standard IEC, ANSI, IEEE e dei servizi pubblici locali.
Una corretta installazione è essenziale per ottenere un'affidabilità a lungo termine.
Il rispetto di queste procedure riduce al minimo i problemi di messa in servizio e migliora la longevità dell'apparecchiatura.
La manutenzione ordinaria garantisce prestazioni continue e affidabilità del sistema.
| Attività di manutenzione | Frequenza consigliata |
|---|---|
| Ispezione visiva | Mensile |
| Controllo della tenuta dei terminali | Trimestrale |
| Prova di resistenza d'isolamento | Annualmente |
| Pulizia degli isolanti | Come richiesto |
| Ispezione termica | Annualmente |
| Verifica della calibrazione | Secondo gli standard di utilità |
La manutenzione preventiva riduce significativamente le interruzioni impreviste e i costi di sostituzione.
| Caratteristica | Trasformatore potenziale (PT) | Trasformatore di corrente (CT) |
|---|---|---|
| Funzione principale | Misurazione della tensione | Misurazione della corrente |
| Connessione | Parallelo | Serie |
| Produzione | Tensione ridotta | Corrente ridotta |
| Valore secondario tipico | 110 V o 120 V | 1A o 5A |
| Applicazione | Misurazione e protezione | Misurazione e protezione |
Entrambi i trasformatori di misura lavorano insieme per fornire monitoraggio e protezione completi del sistema elettrico.
Il settore energetico si sta rapidamente evolvendo verso sottostazioni digitali e infrastrutture di rete intelligenti.
Gli sviluppi futuri includono:
Produttori come XiFa continuano a investire in tecnologie avanzate di trasformazione per supportare questi requisiti industriali emergenti.
Il suo scopo principale è ridurre in modo sicuro i livelli di alta tensione a basse tensioni standardizzate adatte per dispositivi di misurazione, misurazione e protezione.
La misurazione accurata della tensione garantisce fatturazione affidabile, monitoraggio del sistema, rilevamento dei guasti e coordinamento della protezione.
SÌ. Molti modelli sono specificatamente progettati per installazione esterna con sistemi di isolamento e alloggiamento resistenti agli agenti atmosferici.
Con una corretta manutenzione, i trasformatori potenziali di alta qualità spesso garantiscono una durata utile superiore a 25 anni.
Gli standard IEC, ANSI, IEEE e specifici dei servizi di pubblica utilità sono comunemente citati quando si selezionano e si installano potenziali trasformatori.
I servizi pubblici, gli impianti industriali, gli impianti di energia rinnovabile, i sistemi di trasporto, le operazioni minerarie e le reti elettriche commerciali dipendono tutti da loro.
A Trasformatore potenziale monofase da 13,8 Kv nella sottostazioneè un componente fondamentale per la misurazione della tensione, la protezione dei relè, la misurazione dell'energia e il monitoraggio del sistema di alimentazione. La sua capacità di fornire un'accurata trasformazione della tensione mantenendo l'isolamento elettrico lo rende indispensabile per le sottostazioni moderne e i sistemi di alimentazione industriale.
Che si tratti di supportare reti di distribuzione di servizi pubblici, progetti di energia rinnovabile o strutture industriali, la scelta di un trasformatore affidabile da un produttore esperto può migliorare significativamente la sicurezza operativa, la precisione della misurazione e l'affidabilità del sistema.
Cerchi una soluzione affidabile e ad alte prestazioni per il tuo prossimo progetto di sottostazione?XiFaoffre trasformatori di potenziale progettati professionalmente progettati per soddisfare gli standard internazionali più esigenti e i diversi requisiti applicativi.Contattacioggi per discutere le esigenze del tuo progetto, richiedere supporto tecnico o ottenere un preventivo personalizzato dal nostro team di esperti.
