In che modo un trasformatore di corrente CT a sequenza zero di tipo a ciambella migliora la protezione dai guasti verso terra

Riepilogo dell'articolo: A Tipo a ciambella del trasformatore di corrente CT a sequenza zeroè un componente di rilevamento importante per rilevare guasti a terra, correnti di dispersione e anomalie di isolamento nei sistemi elettrici. Dotato di un nucleo toroidale che circonda i conduttori, è in grado di rilevare la corrente differenziale prodotta quando la somma vettoriale delle correnti di fase non è più nulla. Questo articolo spiega il principio di funzionamento, la costruzione, le caratteristiche tecniche, le applicazioni, le considerazioni sulla selezione e perché una qualità di produzione affidabile è importante per i moderni sistemi di protezione dell'alimentazione.

Sommario

1. Che cos'è un trasformatore di corrente CT a sequenza zero del tipo a ciambella?
2. Come funziona una TC a sequenza zero di tipo a ciambella?
3. Quali sono le principali caratteristiche costruttive?
4. Quali specifiche tecniche dovrebbero prendere in considerazione gli acquirenti?
5. Dove viene comunemente utilizzata la TC a sequenza zero?
6. Come selezionare la giusta sequenza zero TC?
7. Quali sono i principali vantaggi?
8. Domande frequenti sul trasformatore di corrente CT a sequenza zero di tipo a ciambella
9. Conclusione

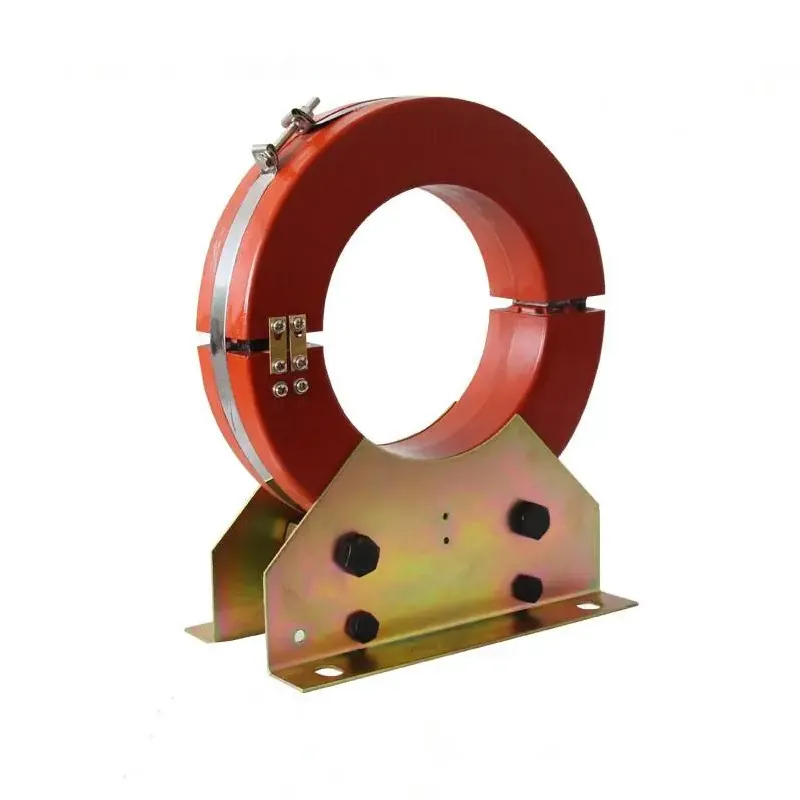

Che cos'è un trasformatore di corrente CT a sequenza zero del tipo a ciambella?

Per gli ingegneri elettrici e i professionisti della distribuzione di energia, il rilevamento accurato della corrente residua è essenziale per identificare i guasti prima che si trasformino in danni alle apparecchiature, rischi di incendio o interruzioni di corrente impreviste. UNTipo a ciambella del trasformatore di corrente CT a sequenza zeroè appositamente progettato per questo scopo.

A differenza di un trasformatore di corrente convenzionale che misura principalmente la corrente che scorre attraverso un singolo conduttore, un TA a sequenza zero monitora l'effetto magnetico combinato di più conduttori che passano attraverso il suo nucleo toroidale. In normali condizioni trifase, la somma vettoriale delle correnti di fase è circa zero. Quando si verifica una dispersione o un guasto verso terra, si sviluppa uno squilibrio, creando una corrente di sequenza zero misurabile.

Secondo le informazioni sul prodotto fornite daXiFa, il suo TA a sequenza zero utilizza un nucleo toroidale e un avvolgimento secondario ed è progettato per applicazioni quali protezione dai guasti a terra, rilevamento di correnti di dispersione, monitoraggio dell'isolamento e protezione dei relè. Il prodotto è adatto per sistemi di alimentazione a 50 Hz e diverse configurazioni del punto neutro.

Per gli acquirenti che cercano un trasformatore di corrente CT a sequenza zero di tipo a ciambella, comprendere sia il principio elettrico che la costruzione fisica è importante prima di selezionare un modello.

Come funziona una TC a sequenza zero di tipo a ciambella?

Il principio di funzionamento si basa sull'equilibrio magnetico dei conduttori che passano attraverso l'apertura del TA. In un circuito trifase sano, le correnti normalmente si bilanciano tra loro, quindi il flusso magnetico risultante all'interno del nucleo toroidale rimane molto piccolo.

Quando si verifica un guasto all'isolamento o una dispersione verso terra, parte della corrente prende un percorso involontario verso terra. L’equilibrio attuale è quindi disturbato. Il flusso magnetico residuo risultante induce un segnale secondario che può essere trasmesso a un relè di protezione, a uno strumento di monitoraggio o ad altre apparecchiature di controllo.

Il processo di rilevamento semplificato può essere interpretato come segue:

1. I conduttori di fase passano attraverso il nucleo toroidale del TA.
2. Il TC rileva continuamente il campo magnetico combinato.
3. Uno squilibrio di corrente produce una corrente di sequenza zero.
4. L'avvolgimento secondario genera un segnale elettrico corrispondente.
5. Il sistema di protezione valuta il segnale.
6. Se la soglia di protezione preimpostata viene superata, il relè può avviare un allarme o un'interruzione del circuito.

Questa disposizione fornisce un metodo pratico per rilevare correnti residue relativamente piccole senza richiedere un TA convenzionale su ogni singolo conduttore.

Quali sono le principali caratteristiche costruttive?

Le prestazioni di un TA a sequenza zero di tipo a ciambella dipendono fortemente dal nucleo magnetico, dall'avvolgimento, dal sistema di isolamento, dall'involucro e dalla precisione di fabbricazione. XiFa afferma che il suo prodotto utilizzafilo smaltato in rame privo di ossigenoper l'avvolgimento e lamiere di acciaio al silicio ad alta permeabilità per il nucleo magnetico. Queste scelte di materiali hanno lo scopo di supportare la conduttività elettrica, la resistenza meccanica e la sensibilità alle piccole correnti di sequenza zero.

Nucleo magnetico toroidale

Il nucleo circolare crea un percorso magnetico chiuso attorno ai conduttori. L'elevata permeabilità magnetica aiuta il TA a rispondere in modo efficace a correnti residue relativamente piccole.

Avvolgimento secondario

L'avvolgimento secondario converte il flusso magnetico rilevato in un segnale elettrico utilizzabile per apparecchiature di protezione e monitoraggio. La qualità dell'avvolgimento influisce direttamente sulla coerenza del segnale e sull'affidabilità a lungo termine.

Isolamento e incapsulamento

La struttura del prodotto può incorporare un alloggiamento in resina epossidica o gomma siliconica. Tale protezione aiuta a migliorare la resistenza all'umidità e alla contaminazione ambientale, il che è particolarmente importante negli ambienti di distribuzione elettrica.

Opzioni a nucleo solido e a nucleo diviso

I requisiti di installazione possono variare. I progetti a nucleo solido generalmente richiedono che i cavi vengano fatti passare attraverso il trasformatore di corrente prima del collegamento, mentre le configurazioni a nucleo diviso possono essere utili per progetti di retrofit in cui non è auspicabile disconnettere i conduttori esistenti.

Quali specifiche tecniche dovrebbero prendere in considerazione gli acquirenti?

La scelta di una TC non dovrebbe mai dipendere solo dal diametro fisico. La compatibilità elettrica, i requisiti dei relè, la disposizione dei conduttori e le condizioni di installazione dovrebbero essere valutati insieme.

Le specifiche pubblicate dal produttore elencano diversi modelli LXK, comprese le versioni Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 e Φ240, con diverse combinazioni di relè, connessione, valore di scala e corrente primaria. Gli acquirenti devono confermare l'esatta configurazione con il produttore prima di effettuare un ordine.

Dove viene comunemente utilizzata la TC a sequenza zero?

La capacità di rilevare la corrente residua rende questo tipo di TA utile in un'ampia gamma di applicazioni di protezione elettrica. Può essere integrato in sistemi di protezione in cui è importante il rilevamento tempestivo di perdite o guasti a terra.

• Protezione da guasto a terra:Rileva la corrente residua associata a guasti verso terra.
• Monitoraggio della corrente di dispersione:Aiuta a identificare percorsi di corrente anomali.
• Monitoraggio dell'isolamento:Supporta l'identificazione delle condizioni di deterioramento dell'isolamento.
• Sistemi di distribuzione dell'energia:Fornisce informazioni sulla corrente residua per i relè di protezione.
• Reti intelligenti:Può essere integrato in sistemi intelligenti di monitoraggio e protezione.
• Attrezzature industriali:Aiuta a monitorare le apparecchiature elettriche dove è richiesto il rilevamento continuo dei guasti.
• Realizzazione di reti elettriche:Supporta la sicurezza elettrica e la protezione della distribuzione.
• Sistemi di trasporto ferroviario:Può essere incorporato in sistemi di monitoraggio elettrico specializzati.

XiFa identifica specificamente le reti intelligenti, il trasporto ferroviario, gli impianti elettrici degli edifici e il monitoraggio delle apparecchiature industriali tra le aree di applicazione dei suoi prodotti CT a sequenza zero.

Come selezionare la giusta sequenza zero TC?

Per i team di procurement, selezionare il modello giusto implica molto più che semplicemente scegliere il core più grande disponibile. Una valutazione sistematica può ridurre i problemi di compatibilità e migliorare l'efficienza dell'installazione.

1. Controllare la disposizione dei cavi.Confermare il numero e la disposizione dei conduttori che passeranno attraverso l'apertura del TA.
2. Misurare l'apertura richiesta.Assicurarsi che il diametro interno offra spazio sufficiente per i cavi esistenti.
3. Confermare il relè di protezione.Le caratteristiche dell'uscita CT e del relè devono essere compatibili.
4. Verificare l'impianto elettrico.Controllare la frequenza, la configurazione del neutro, il metodo di messa a terra e altri requisiti di sistema.
5. Valutare l'ambiente di installazione.L'umidità, l'inquinamento, la temperatura e lo spazio di installazione disponibile possono influenzare la costruzione appropriata.
6. Considerare i requisiti di retrofit.I design a nucleo diviso possono offrire maggiore comodità quando i cavi esistenti non possono essere facilmente scollegati.
7. Controlla la qualità del produttore.Prima dell'approvvigionamento di grandi quantità è necessario considerare il materiale del nucleo, i materiali dell'avvolgimento, l'isolamento, le procedure di test e la consistenza della produzione.

Per gli acquirenti internazionali che si riforniscono da un produttore o fornitore cinese, è necessario ottenere la documentazione tecnica e la conferma del modello prima dell'acquisto. Ciò è particolarmente importante quando il CT verrà integrato in un sistema di protezione più ampio.

Quali sono i principali vantaggi?

Un TA a sequenza zero di tipo a ciambella opportunamente selezionato può fornire numerosi vantaggi pratici per i sistemi di protezione elettrica:

• Alta sensibilità:Un nucleo magnetico adatto può aiutare a rilevare piccole correnti residue.
• Struttura compatta:La configurazione toroidale può adattarsi in modo efficiente attorno ai conduttori esistenti.
• Rilevamento non intrusivo:Il rilevamento della corrente si ottiene senza posizionare l'avvolgimento primario in serie al circuito.
• Integrazione della protezione:I segnali secondari possono essere collegati a relè di protezione e apparecchiature di monitoraggio.
• Installazione flessibile:Le opzioni di costruzione disponibili possono adattarsi a diversi scenari di installazione.
• Ampio campo di applicazione:Adatto per ambienti industriali, commerciali, infrastrutturali e di distribuzione dell'energia.

Il design del prodotto XiFa combina un nucleo toroidale con un avvolgimento secondario e un alloggiamento protettivo, mentre la scelta dei materiali dichiarati enfatizza la conduttività, la resistenza meccanica e la sensibilità magnetica.

Domande frequenti sul trasformatore di corrente CT a sequenza zero di tipo a ciambella

Per cosa viene utilizzato un trasformatore di corrente CT a sequenza zero di tipo a ciambella?

Viene utilizzato principalmente per rilevare la sequenza zero o la corrente residua causata da guasti a terra, correnti di dispersione e problemi di isolamento. Il segnale risultante può essere fornito a relè di protezione o apparecchiature di monitoraggio.

In che modo un TA di tipo a ciambella rileva un guasto verso terra?

I conduttori passano attraverso il nucleo toroidale. In condizioni equilibrate, i loro effetti magnetici si annullano in gran parte. Un guasto a terra crea uno squilibrio, producendo un flusso magnetico residuo che il TA converte in un segnale elettrico secondario.

Quali dimensioni principali sono disponibili?

Le informazioni sul prodotto XiFa di riferimento elencano i modelli LXK con configurazioni Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 e Φ240. Le specifiche esatte devono essere verificate in base al modello selezionato e all'applicazione di protezione.

È possibile utilizzare un CT a sequenza zero per progetti di retrofit?

SÌ. Le strutture a nucleo solido e a nucleo diviso soddisfano diversi requisiti di installazione. Un design split-core può essere vantaggioso laddove i cavi esistenti non possono essere scollegati durante l'installazione.

Cosa devo fornire quando richiedo un preventivo?

I team di approvvigionamento dovrebbero idealmente fornire l'apertura del nucleo richiesta, la frequenza del sistema, la disposizione dei conduttori, il modello di relè, il metodo di connessione, i requisiti di corrente primaria, l'ambiente di installazione e la quantità. Fornire questi dettagli aiuta un produttore o fornitore cinese a consigliare una configurazione compatibile in modo più efficiente.

Conclusionee

A Tipo a ciambella del trasformatore di corrente CT a sequenza zerofornisce un approccio mirato e pratico al rilevamento della corrente residua, rendendolo prezioso per la protezione dai guasti a terra, il monitoraggio delle perdite, la supervisione dell'isolamento e la protezione elettrica intelligente. Il nucleo toroidale, l'avvolgimento secondario, la struttura di isolamento e la configurazione di installazione influenzano tutti le prestazioni del sistema. Le informazioni sui prodotti pubblicate da XiFa mettono in evidenza l'acciaio al silicio ad alta permeabilità, il filo smaltato in rame privo di ossigeno, diverse dimensioni del nucleo LXK e la compatibilità con i sistemi di alimentazione a 50 Hz.

Se stai cercando un affidabileTipo a ciambella del trasformatore di corrente CT a sequenza zeroper un nuovo progetto di distribuzione dell'energia, sistema di protezione o applicazione di retrofit,contattacia XiFa per discutere i requisiti tecnici, la selezione del modello e il preventivo. Fornire in anticipo i parametri del sistema può contribuire ad accelerare l'abbinamento e l'approvvigionamento dei prodotti.
