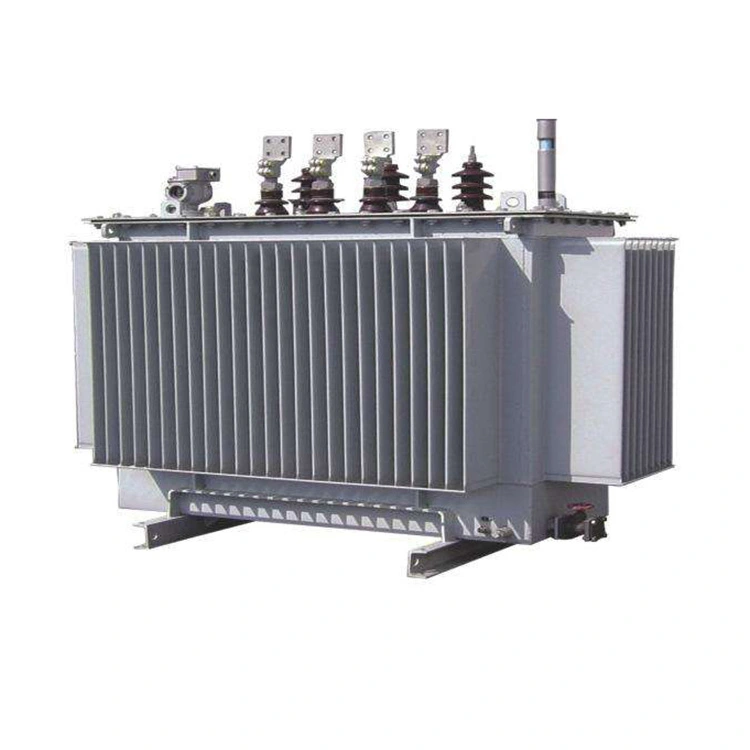

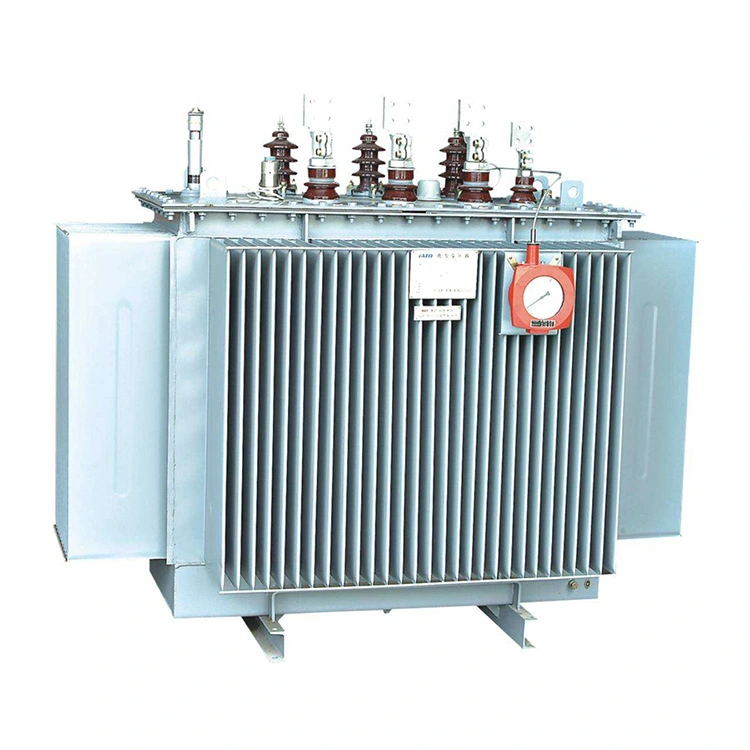

Trasformatore di potenza a bagno d'olio da 10 kv 1600 kva

Il nucleo del trasformatore di potenza immerso in olio da 10 kv 1600 kva è realizzato impilando fogli di acciaio al silicio laminati a freddo di alta qualità. Ciò riduce significativamente la perdita di carico e la corrente a vuoto. Il nucleo è legato insieme per garantirne la tenuta e ridurre al minimo il rumore. Sia gli avvolgimenti ad alta tensione che quelli a bassa tensione sono avvolti con rame privo di ossigeno. L'avvolgimento a bassa tensione adotta una struttura a doppia o quattro spirali, mentre l'avvolgimento ad alta tensione adotta una struttura cilindrica multistrato.

Il collegamento del trasformatore di potenza immerso in olio da 10 kv 1600 kva adotta la tecnologia Dyn11, che riduce l'impatto delle armoniche sulla rete elettrica e migliora la qualità dell'alimentazione elettrica. Adotta una struttura completamente sigillata, che prolunga la durata.

Il trasformatore di potenza immerso in olio da 10 kv 1600 kva non richiede manutenzione e il rumore misurato effettivo è inferiore allo standard. A differenza dei normali trasformatori immersi in olio, i trasformatori completamente sigillati non richiedono un serbatoio dell'olio. Le variazioni del volume dell'olio possono essere regolate e compensate automaticamente dall'elasticità delle piastre ondulate nel serbatoio dell'olio.

Parametro tecnico:

Le caratteristiche del trasformatore di potenza immerso in olio da 10 kv 1600 kva

1. Il suo nucleo è realizzato impilando lamiere di acciaio al silicio orientato con spessore da 0,18 a 0,3 millimetri attraverso processi di stampaggio e tranciatura, che garantiscono una buona stabilità.

2.La bobina è realizzata in rame puro. Per i circuiti ad alta tensione viene utilizzato filo smaltato in poliimmide; mentre per i circuiti a bassa tensione, viene adottato un filo di rame privo di ossigeno o un foglio di rame per migliorare le prestazioni di resistenza al cortocircuito.

3."L'uso del simbolo di connessione 'Dyn11' può evitare l'influenza delle armoniche di ordine elevato. Resiste efficacemente all'impatto di carichi non compensati e migliora la qualità dell'alimentazione."

4.Il trasformatore di potenza immerso in olio da 10 kv 1600 kva utilizza l'iniezione di olio sotto vuoto per rimuovere le bolle d'aria dal nucleo, garantendo la stabilità delle prestazioni di isolamento.

5. Il trasformatore è sottoposto a severi controlli prima di lasciare la fabbrica ed è pienamente conforme agli standard IEC e ISO.

Il processo di produzione e la struttura dei trasformatori immersi in olio completamente sigillati sono diversi da quelli dei normali trasformatori immersi in olio.

(1)Il corpo del trasformatore immerso in olio completamente sigillato è riempito con olio sotto vuoto, che rimuove completamente l'umidità e l'aria dai materiali isolanti, garantendo la durata operativa a lungo termine del trasformatore.

(2) Per i trasformatori di potenza immersi in olio da 10 kv 1600 kva completamente sigillati, il serbatoio dell'olio adotta un serbatoio di tipo ondulato o un dispositivo di dissipazione del calore pieghevole e il serbatoio dell'olio viene eliminato. La variazione del volume dell'olio è compensata dall'elasticità del serbatoio dell'olio.

Poiché il corpo del trasformatore a bagno d'olio completamente sigillato è isolato dall'aria, non c'è contatto tra l'olio e l'aria, quindi l'isolamento non si inumidirà e il tasso di invecchiamento sarà notevolmente ridotto. Di conseguenza, l'affidabilità e la durata del trasformatore migliorano. Non è necessaria alcuna ispezione prima dell'uso, quindi gli utenti possono risparmiare sui costi.
