Nella distribuzione di energia a media tensione, un interruttore automatico è affidabile tanto quanto le parti che si muovono, rilasciano, si chiudono, scattano e si ripristinano nel momento esatto in cui è necessaria la protezione. ILMeccanismo operativo dell'interruttore sotto vuotogioca quel ruolo decisivo. Converte l'energia meccanica o elettrica immagazzinata in movimento controllato, consentendo all'ampolla in vuoto di aprire o chiudere il circuito in modo rapido e coerente. Per acquirenti, appaltatori, costruttori di quadri e squadre di manutenzione, la vera preoccupazione non è semplicemente se il prodotto può funzionare una volta. La preoccupazione è se sarà in grado di funzionare con precisione dopo anni di servizio, in condizioni di guasto, all'interno di armadi elettrici impegnativi e in diversi ambienti di progetto.
Questo articolo spiega come funziona il meccanismo, perché è importante, quali punti critici risolve e come valutare una soluzione adeguata per applicazioni pratiche in media tensione. Esamina anche i fattori di produzione e selezione che contano quando si lavora con fornitori comeWenzhou Xifa Apparecchiatura Elettrica Co., Ltd., un'azienda che serve il mercato dei componenti per interruttori automatici con prodotti progettati per l'affidabilità della distribuzione di energia.
Riepilogo dell'articolo
A Meccanismo operativo dell'interruttore sotto vuotoè la sezione di controllo del movimento di un sistema di interruttori automatici in vuoto. Immagazzina e rilascia energia in modo che i contatti dell'interruttore possano aprirsi o chiudersi con velocità, forza e tempistica adeguati. Un meccanismo ben progettato aiuta a ridurre i guasti di commutazione, migliora la risposta della protezione, supporta una durata di servizio stabile e riduce la pressione di manutenzione per i sistemi a media tensione. La scelta del meccanismo giusto richiede attenzione alla tensione nominale, ai requisiti di interruzione, al metodo di accumulo dell'energia, alla resistenza meccanica, alla compatibilità di installazione, alla coerenza della produzione e al supporto tecnico post-vendita.
Sommario
- Profilo del blog
- Cosa rende questo meccanismo così importante?
- Come funziona il meccanismo all'interno di un interruttore automatico in vuoto?
- Quali punti critici dell'acquirente risolve?
- Quali fattori dovrebbero verificare gli acquirenti prima dell'acquisto?
- Come si confrontano i diversi tipi di meccanismi?
- Dove viene comunemente utilizzato?
- In che modo i team di manutenzione possono prolungare la durata utile?
- Perché è importante la capacità del fornitore?
- Domande frequenti
- Conclusione
Profilo del blog
- Definire il ruolo di aMeccanismo operativo dell'interruttore sotto vuotonella protezione di media tensione.
- Spiegare il processo di lavoro di base dallo stoccaggio dell'energia alle operazioni di apertura e chiusura.
- Collega le prestazioni del prodotto con le reali preoccupazioni dei clienti come sicurezza, tempi di inattività, durata e compatibilità.
- Fornire una lista di controllo incentrata sull'acquirente per la valutazione tecnica.
- Confronta le opzioni comuni dei meccanismi operativi.
- Discutere le applicazioni pratiche nelle reti di distribuzione, nelle fabbriche, nelle sottostazioni e nei progetti di energia rinnovabile.
- Condividi i punti di manutenzione che aiutano a mantenere il meccanismo stabile nel tempo.
- Rispondi alle domande tecniche e di acquisto più comuni.
Cosa rende questo meccanismo così importante?
Un'ampolla in vuoto è responsabile dell'estinzione dell'arco, ma non può svolgere tale compito da sola. I contatti all'interno dell'interruttore devono separarsi alla giusta velocità, con la corsa giusta e sotto un controllo meccanico stabile. È lì cheMeccanismo operativo dell'interruttore sotto vuotodiventa essenziale.
Nei progetti reali, molti guasti elettrici all'inizio non sono drammatici. Iniziano con uno scatto ritardato, una chiusura instabile, una pressione di contatto incoerente, collegamenti usurati, carica debole della molla o scarso coordinamento con i segnali di protezione. Quando questi problemi vengono ignorati, il risultato può essere surriscaldamento, ripetuti viaggi fastidiosi, danni al cabinet, interruzione della produzione o rischi per la sicurezza degli operatori.
Un meccanismo affidabile aiuta l'interruttore a rispondere rapidamente quando i relè di protezione rilevano cortocircuiti, sovraccarichi o condizioni operative anomale. Supporta inoltre la commutazione regolare quando i circuiti necessitano di essere energizzati, isolati o sottoposti a manutenzione. Insomma, è la parte che trasforma la logica della protezione in azione fisica.
Come funziona il meccanismo all'interno di un interruttore automatico in vuoto?
Il principio di funzionamento è semplice, ma l'esecuzione deve essere precisa. UNMeccanismo operativo dell'interruttore sotto vuotonormalmente immagazzina energia attraverso una molla, un motore, una maniglia di ricarica manuale o il relativo gruppo di controllo. Quando l'interruttore riceve un comando di chiusura o di intervento, l'energia immagazzinata viene rilasciata attraverso gli organi di trasmissione meccanica. Queste parti guidano il contatto mobile dell'ampolla sotto vuoto.
Durante la chiusura, il meccanismo spinge il contatto mobile verso il contatto fisso e mantiene la corretta pressione di contatto. Durante l'apertura separa i contatti con una rapidità tale da consentire all'ampolla in vuoto di estinguere l'arco. Quanto più veloce e stabile è questo movimento, tanto migliore è la capacità dell'interruttore di controllare lo stress elettrico durante la commutazione.
- Accumulo di energia:Il meccanismo immagazzina energia prima del funzionamento, spesso attraverso un sistema di ricarica a molla.
- Risposta del segnale:Una bobina di controllo, un comando relè o un'azione manuale attivano l'operazione.
- Sblocco meccanico:L'energia immagazzinata viene rilasciata attraverso collegamenti, alberi e parti di trasmissione.
- Movimento dei contatti:I contatti dell'ampolla in vuoto si aprono o si chiudono in base all'azione richiesta.
- Mantenimento della posizione:Il meccanismo mantiene stabile l'interruttore in posizione aperta o chiusa.
Questo è il motivo per cui il meccanismo deve essere prodotto prestando particolare attenzione all'accuratezza dimensionale, alla forza della molla, alla resistenza del materiale, all'allineamento dell'assemblaggio e alla coerenza dei test.
Quali punti critici dell'acquirente risolve?
Gli acquirenti raramente acquistano aMeccanismo operativo dell'interruttore sotto vuotosolo perché hanno bisogno di un altro componente. Lo acquistano perché un meccanismo debole può creare problemi costosi. Per i produttori di quadri, la scarsa compatibilità può ritardare la produzione. Per gli appaltatori elettrici, un funzionamento instabile può causare problemi di messa in servizio. Nelle fabbriche, un guasto imprevisto dell’interruttore può fermare le linee di produzione. Per i servizi pubblici, una commutazione inaffidabile può influire sulla sicurezza della distribuzione più ampia.
| Punto critico del cliente | Come aiuta il meccanismo |
|---|---|
| Chiusura dell'interruttore instabile | Fornisce forza controllata e movimento di contatto stabile. |
| Risposta ritardata al viaggio | Rilascia rapidamente l'energia immagazzinata dopo un segnale di protezione. |
| Elevata frequenza di manutenzione | Migliora la resistenza meccanica se adeguatamente progettato e testato. |
| Mancata corrispondenza dell'installazione del mobile | Può essere selezionato o personalizzato in base alla struttura dell'interruttore e del quadro. |
| Rischio di inattività del progetto | Supporta il funzionamento affidabile nella distribuzione di energia e nei sistemi industriali. |
Il miglior meccanismo non è semplicemente quello più forte. È quello che corrisponde al design dell'interruttore, alla tensione operativa, al servizio di commutazione, allo spazio di installazione e ai requisiti di controllo. Questa combinazione pratica è ciò che aiuta i clienti a evitare costi nascosti dopo l'installazione.
Quali fattori dovrebbero verificare gli acquirenti prima dell'acquisto?
Prima di scegliere aMeccanismo operativo dell'interruttore sotto vuoto, gli acquirenti dovrebbero guardare oltre il nome del prodotto. Due meccanismi possono sembrare simili, ma le loro prestazioni effettive possono differire notevolmente in termini di resistenza, velocità operativa, struttura di installazione e stabilità a lungo termine.
Un processo di selezione pratico dovrebbe includere i seguenti punti:
- Tensione nominale e tipo di interruttore:Verificare se il meccanismo corrisponde al modello VCB e alla tensione del sistema previsti.
- Metodo operativo:Verificare se il progetto richiede un funzionamento manuale, a molla, motorizzato o combinato.
- Vita meccanica:Chiedi informazioni sui cicli operativi testati e sulla resistenza a lungo termine.
- Tempo di accumulo dell'energia:Per i sistemi di carica delle molle, un accumulo di energia stabile ed efficiente è importante per il funzionamento ripetuto.
- Viaggio e affidabilità ravvicinata:Il meccanismo dovrebbe rispondere in modo coerente ai segnali di controllo.
- Dimensioni di installazione:Confermare i fori di montaggio, la posizione dei collegamenti, la struttura dell'albero e lo spazio nell'armadio.
- Condizioni ambientali:Considera l’umidità, la polvere, la temperatura, l’altitudine e l’inquinamento industriale.
- Registrazioni dei test:I fornitori affidabili dovrebbero fornire ispezioni, test di routine e supporto tecnico.
Questi controlli sono particolarmente importanti per gli acquirenti OEM e gli impianti di assemblaggio di quadri poiché una piccola discrepanza può creare ripetute regolazioni di assemblaggio o reclami di assistenza sul campo.
Come si confrontano i diversi tipi di meccanismi?
Progetti diversi possono richiedere progetti operativi diversi. La tabella seguente fornisce un semplice confronto per gli acquirenti che stanno valutando opzioni comuni.
| Tipo di meccanismo | Vantaggio principale | Uso adatto |
|---|---|---|

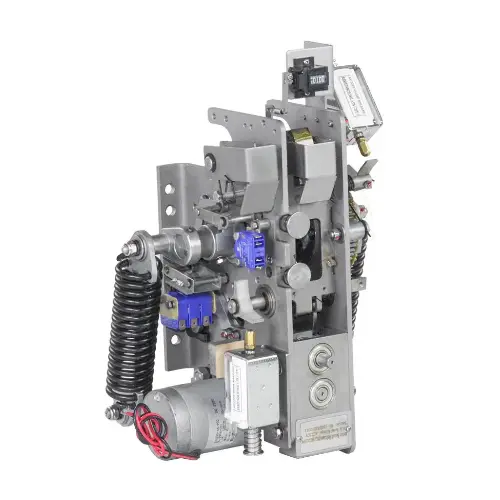

| Meccanismo di funzionamento con carica a molla | Rilascio stabile dell'energia immagazzinata per un'apertura e una chiusura rapide. | VCB di media tensione che richiedono un funzionamento ripetuto e affidabile. |

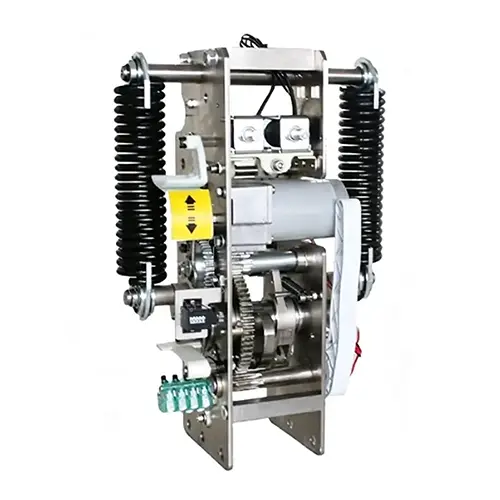

| Meccanismo di funzionamento del motore | Supporta la ricarica e il funzionamento remoti o automatici. | Sottostazioni, armadi di distribuzione e sistemi automatizzati. |
| Meccanismo di funzionamento manuale | Struttura semplice e comodo controllo locale. | Applicazioni di commutazione di base e progetti sensibili ai costi. |
| Meccanismo personalizzato | Si adatta meglio a layout speciali di armadi o progetti di interruttori. | Progetti di produzione e sostituzione di quadri OEM. |
Per molte applicazioni a media tensione, il design con carica a molla è ampiamente preferito perché consente di immagazzinare energia prima dell'azione di commutazione. Quando si verifica un guasto, l'interruttore non ha bisogno di attendere il movimento manuale lento. Può rilasciare energia immediatamente, migliorando l'affidabilità della protezione.
Dove viene comunemente utilizzato?
ILMeccanismo operativo dell'interruttore sotto vuotoviene utilizzato ovunque i circuiti di media tensione necessitino di commutazione e protezione affidabili. È comunemente integrato in interruttori automatici sotto vuoto, pannelli di comando, sottostazioni compatte, sale di distribuzione industriale, reti di servizi, edifici commerciali e stazioni di energia rinnovabile.
Nelle fabbriche aiuta a proteggere motori, trasformatori e linee di produzione da guasti elettrici. Nelle reti di distribuzione urbana, supporta la fornitura di energia stabile alle aree residenziali e commerciali. Nei progetti di energia solare ed eolica, aiuta a isolare e proteggere i circuiti di raccolta della media tensione. Nel settore minerario, nelle infrastrutture e nei sistemi di trasporto, contribuisce a un controllo elettrico più sicuro in condizioni difficili.
Poiché questi ambienti variano notevolmente, gli acquirenti non dovrebbero considerare il meccanismo come un accessorio universale. Lo stesso prodotto deve essere verificato rispetto alle condizioni reali del progetto. Un meccanismo utilizzato in un quadro elettrico interno pulito può essere sottoposto a stress diversi rispetto a quello utilizzato in un impianto industriale polveroso o in un progetto costiero ad alta umidità.
In che modo i team di manutenzione possono prolungare la durata utile?
Anche di alta qualitàMeccanismo operativo dell'interruttore sotto vuotonecessita di un'ispezione adeguata. I team di manutenzione dovrebbero concentrarsi sull'usura visibile, sul rumore anomalo, sugli elementi di fissaggio allentati, sulle condizioni della molla, sui punti di lubrificazione, sulla funzione dell'interruttore ausiliario e sulle prestazioni di chiusura. Anche i test di funzionamento regolari sono utili perché un interruttore che rimane inattivo per un lungo periodo potrebbe comunque dover funzionare immediatamente durante un guasto.
- Controlla se il meccanismo si carica senza intoppi e si sblocca senza ritardi.
- Ispezionare collegamenti, alberi e dispositivi di fissaggio per allentamenti o deformazioni.
- Mantenere il meccanismo pulito ed evitare l'accumulo di polvere all'interno del mobile.
- Confermare che gli indicatori di apertura e chiusura corrispondano alla posizione effettiva dell'interruttore.
- Testare i circuiti di controllo, le bobine e i contatti ausiliari in base ai programmi di manutenzione.
- Sostituire le parti usurate prima che compromettano l'affidabilità della commutazione.
La manutenzione preventiva è più economica della riparazione di emergenza. Quando un meccanismo si guasta durante un guasto, il danno può estendersi oltre l'interruttore stesso. Può influenzare cavi, trasformatori, pannelli di comando e apparecchiature collegate.
Perché è importante la capacità del fornitore?
Un fornitore affidabile fa molto più che spedire parti. Per un prodotto come ilMeccanismo operativo dell'interruttore sotto vuoto, l'esperienza del fornitore influisce sull'accuratezza della progettazione, sulla selezione dei materiali, sul controllo della produzione, sulla qualità dei test e sulla comunicazione tecnica. Ciò è particolarmente importante per gli acquirenti che necessitano di acquisti in lotti, corrispondenze sostitutive o supporto OEM.
Wenzhou Xifa Apparecchiatura Elettrica Co., Ltd.serve clienti nel settore delle apparecchiature elettriche con prodotti relativi agli interruttori automatici in vuoto e ai componenti di distribuzione di media tensione. Per gli acquirenti, collaborare con un produttore capace può aiutare a ridurre l'incertezza durante la selezione del prodotto, la conferma dell'installazione e l'uso a lungo termine.
Quando valutano un fornitore, gli acquirenti dovrebbero chiedere disegni tecnici, compatibilità del modello, parametri nominali, procedure di test, dettagli di imballaggio e capacità di consegna. Una risposta chiara prima dell'ordine è di gran lunga migliore che risolvere i problemi di installazione dopo che il prodotto ha raggiunto il luogo del progetto.
Domande frequenti
Cos'è il meccanismo operativo di un interruttore sotto vuoto?
È il sistema di controllo meccanico che guida il movimento di apertura e chiusura di un'ampolla in vuoto all'interno di un interruttore in vuoto. Immagazzina e rilascia energia in modo che i contatti possano muoversi in modo rapido e affidabile.
Perché il meccanismo è importante per la protezione di media tensione?
Garantisce che l'interruttore possa rispondere ai segnali di guasto con velocità e forza adeguate. Senza un meccanismo affidabile, anche un buon ampolla sotto vuoto potrebbe non funzionare correttamente.
È possibile che un meccanismo sia adatto a ogni interruttore automatico in vuoto?
No. Gli acquirenti devono confermare la tensione nominale, il modello dell'interruttore, le dimensioni di installazione, la struttura dei collegamenti, il metodo di controllo e i requisiti operativi prima dell'acquisto.
Quali sono le cause del guasto del meccanismo operativo?
Le cause più comuni includono collegamenti usurati, molle deboli, scarsa lubrificazione, contaminazione da polvere, problemi alla bobina, elementi di fissaggio allentati, installazione errata e mancanza di ispezione a lungo termine.
Un comando a motore è migliore di uno manuale?
Dipende dal progetto. Il funzionamento a motore è migliore per i sistemi remoti o automatizzati, mentre il funzionamento manuale può essere adatto per applicazioni più semplici con esigenze di controllo locale.
Come dovrebbero gli acquirenti scegliere un fornitore affidabile?
Gli acquirenti dovrebbero verificare l'esperienza di produzione, il supporto tecnico, la capacità di test, la compatibilità dei modelli, le opzioni di personalizzazione e se il fornitore può fornire una documentazione chiara prima della spedizione.
Conclusionee
ILMeccanismo operativo dell'interruttore sotto vuotopotrebbe non essere la parte più visibile di un interruttore automatico di media tensione, ma è una delle più decisive. Controlla l'azione fisica che consente all'ampolla in vuoto di proteggere i circuiti, ridurre l'impatto dei guasti e supportare una distribuzione stabile dell'alimentazione. Per gli acquirenti, la scelta del meccanismo giusto significa meno guasti di commutazione, installazione più agevole, maggiore durata e maggiore fiducia nel funzionamento quotidiano.
Se stai selezionando componenti per interruttori automatici in vuoto, gruppi di quadri, sottostazioni, sistemi di alimentazione industriale o progetti di sostituzione,Wenzhou Xifa Apparecchiatura Elettrica Co., Ltd.può fornire supporto pratico sul prodotto e comunicazione tecnica per le vostre esigenze applicative. Per la selezione del modello, il preventivo, i dettagli di personalizzazione o la consulenza sul progetto, per favorecontattacioggi e lascia che il nostro team ti aiuti a trovare una soluzione affidabile per il tuo sistema di commutazione di media tensione.
