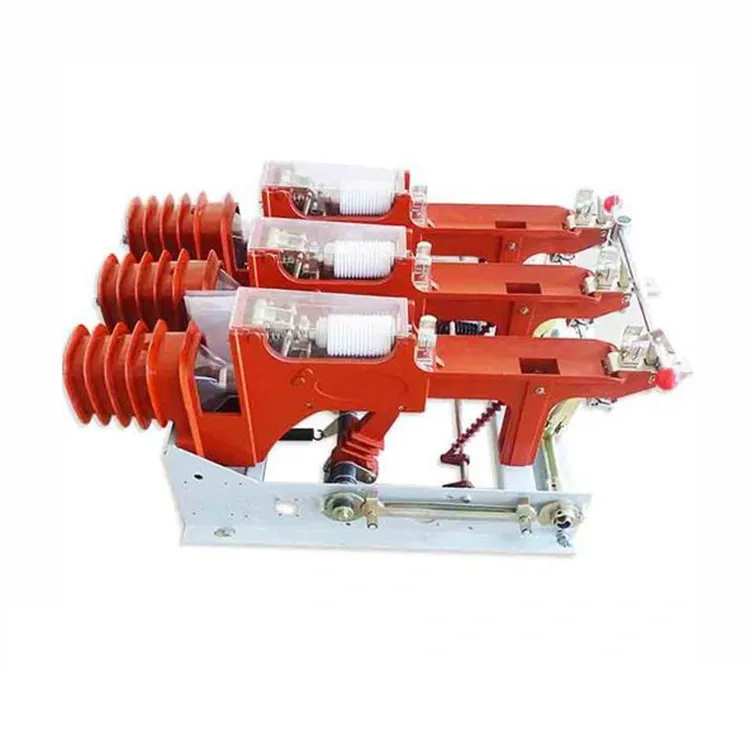

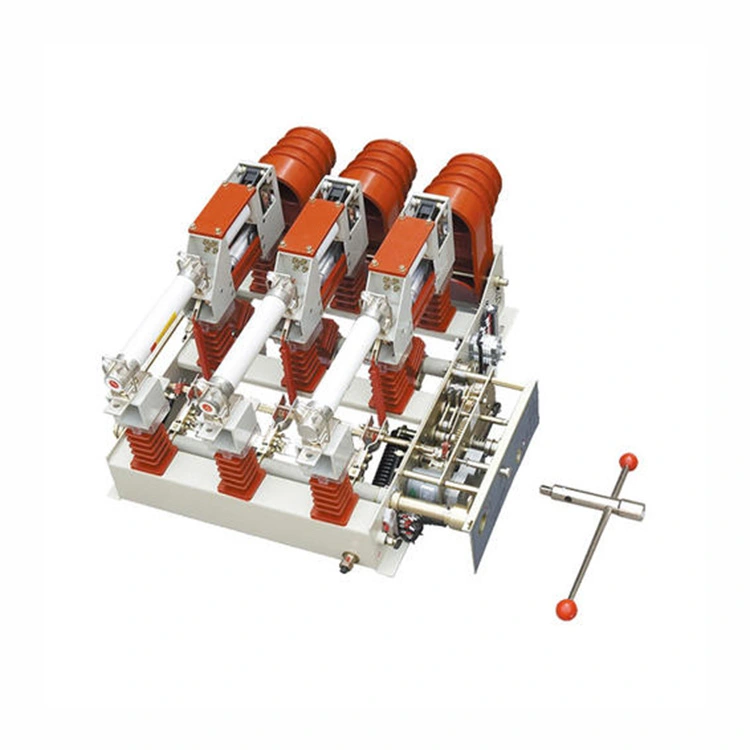

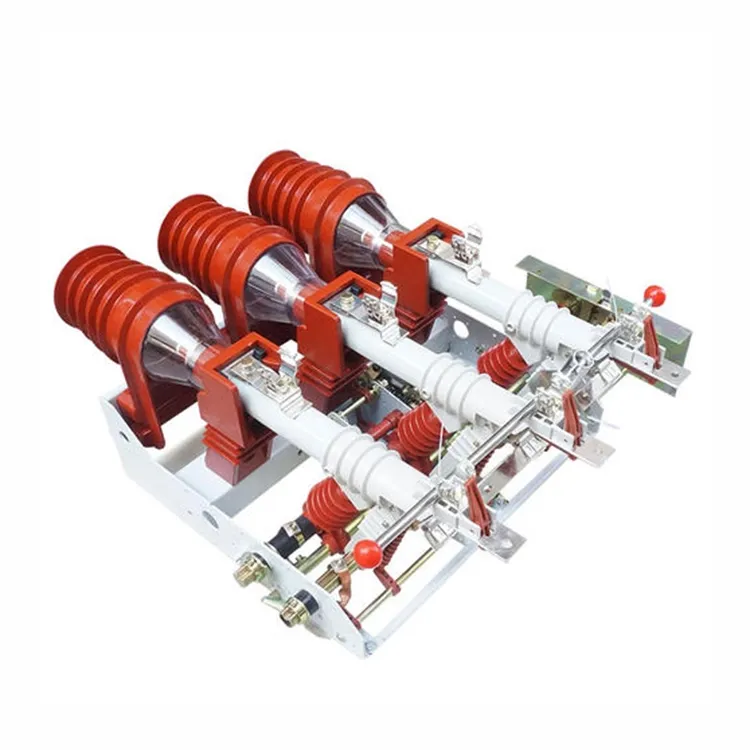

Interruttore di interruzione del carico con fusibile a vuoto Mv 11kv

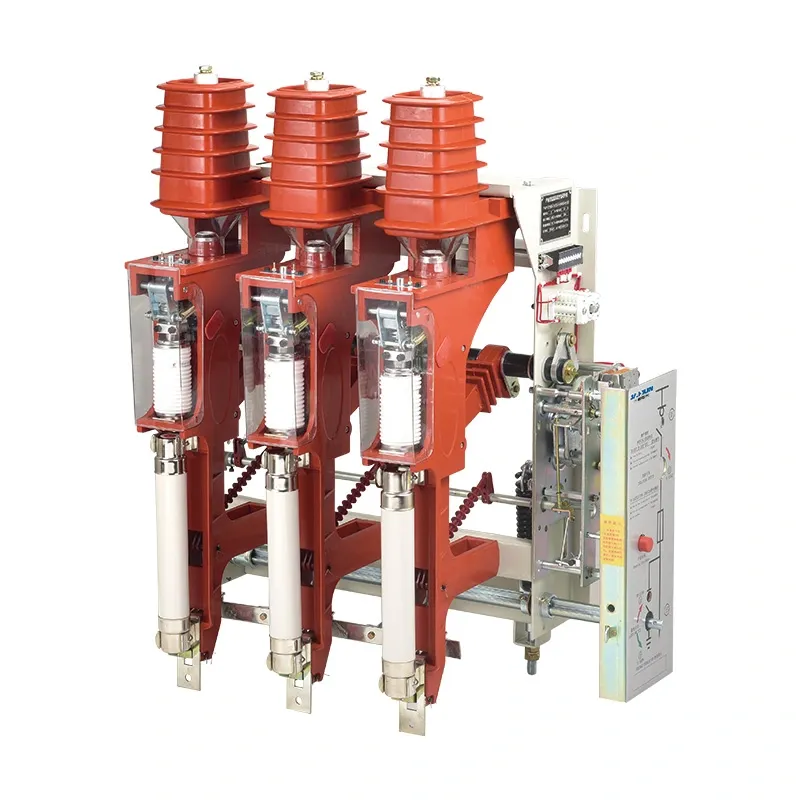

Il sezionatore sottocarico con fusibile sotto vuoto MT 11kv è un quadro trifase di media tensione con una tensione nominale di 12 kV e una frequenza nominale di 50 Hz. È progettato per creare e interrompere correnti di carico, correnti di circuito, correnti di trasformatori a vuoto e correnti di carica di cavi, nonché per chiudere correnti di cortocircuito. Se dotato di sezionatore di terra, l'interruttore-sezionatore è in grado di resistere alle correnti di cortocircuito. La caratteristica strutturale può essere mostrata come segue:

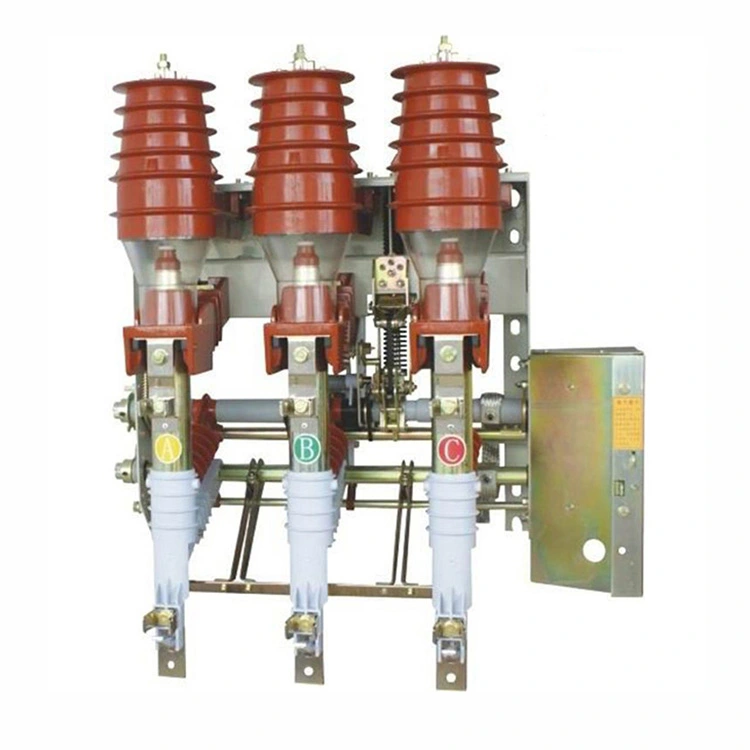

1. L'interruttore-sezionatore, il sezionatore di terra, il fusibile e il meccanismo di manovra sono montati su un unico telaio, consentendo combinazioni flessibili. Il design è compatto, con ingombri ridotti e facilità di installazione.

2. Dotata di schermi isolati per i contatti fissi, l'unità principale dell'anello raggiunge l'isolamento interno senza la necessità di barriere fase-fase o divisori isolanti nei punti di rottura, prevenendo efficacemente gli archi elettrici all'interno dell'armadio.

3. È previsto un interblocco meccanico affidabile tra l'interruttore-sezionatore sotto carico con fusibile sotto vuoto MT, il sezionatore di terra e il fusibile, per garantire la conformità ai requisiti di sicurezza delle "cinque prevenzione".

4. Sono disponibili due modalità operative su un sezionatore di carico con fusibile sotto vuoto MT: funzionamento manuale e funzionamento motorizzato con doppia alimentazione CA/CC.

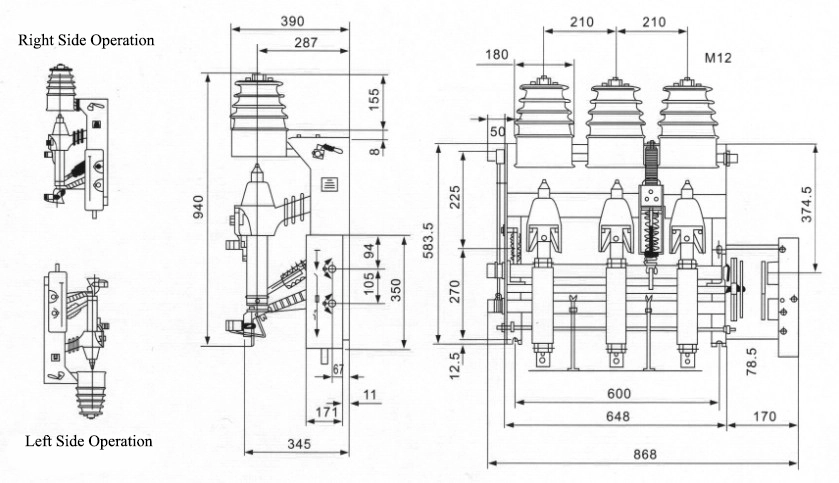

Parametro del prodotto:

Domande frequenti sul prodotto:

D: In che modo la tecnologia del vuoto migliora le prestazioni di un interruttore-sezionatore di carico con fusibile sottovuoto MT da 11 kV?

R: L'ampolla in vuoto fornisce un mezzo di estinzione dell'arco pulito e affidabile. Garantisce una rapida estinzione dell'arco a corrente zero, riduce l'usura dei contatti, minimizza i requisiti di manutenzione ed elimina i problemi ambientali associati al gas SF₆.

D: Che ruolo svolgono i fusibili nella combinazione di interruttore-sezionatore e fusibile?

R: I fusibili fungono da protezione di riserva, interrompendo correnti di guasto elevate oltre la capacità dell'interruttore-sezionatore di carico. Azionano inoltre un meccanismo di percussione che fa scattare l'interruttore in apertura durante un guasto, garantendo la disconnessione coordinata del circuito.

D: Quali sono i vantaggi rispetto ad un interruttore automatico convenzionale?

R: Sebbene gli interruttori automatici offrano una capacità completa di eliminazione dei guasti, l'interruttore-sezionatore sotto carico con fusibile sottovuoto fornisce una soluzione più compatta, economica e di facile manutenzione per le applicazioni a livello di distribuzione. È particolarmente adatto per la protezione dei trasformatori dove è sufficiente il coordinamento tra fusibile e interruttore.
