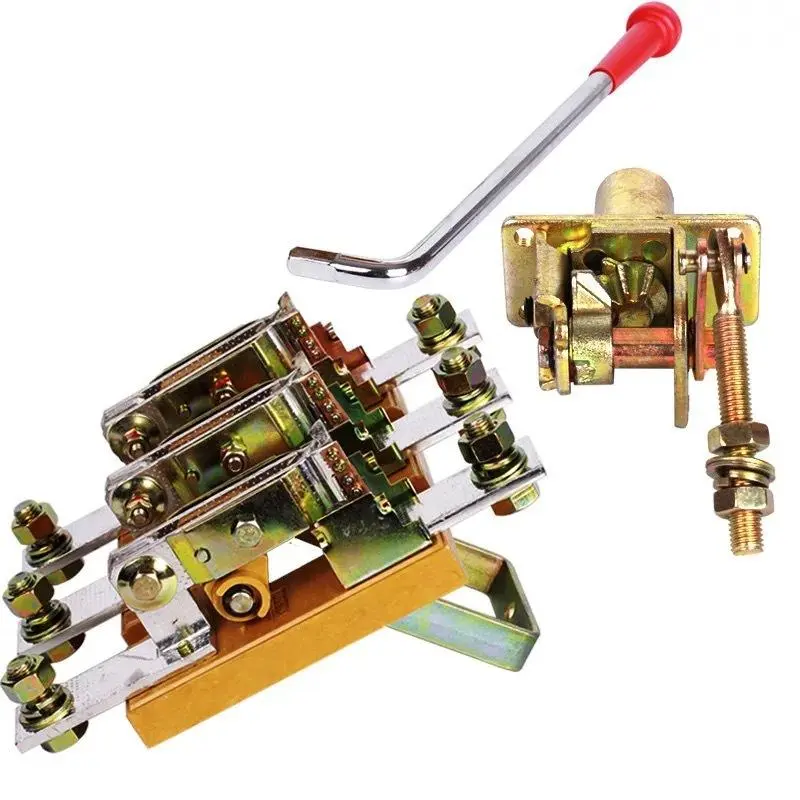

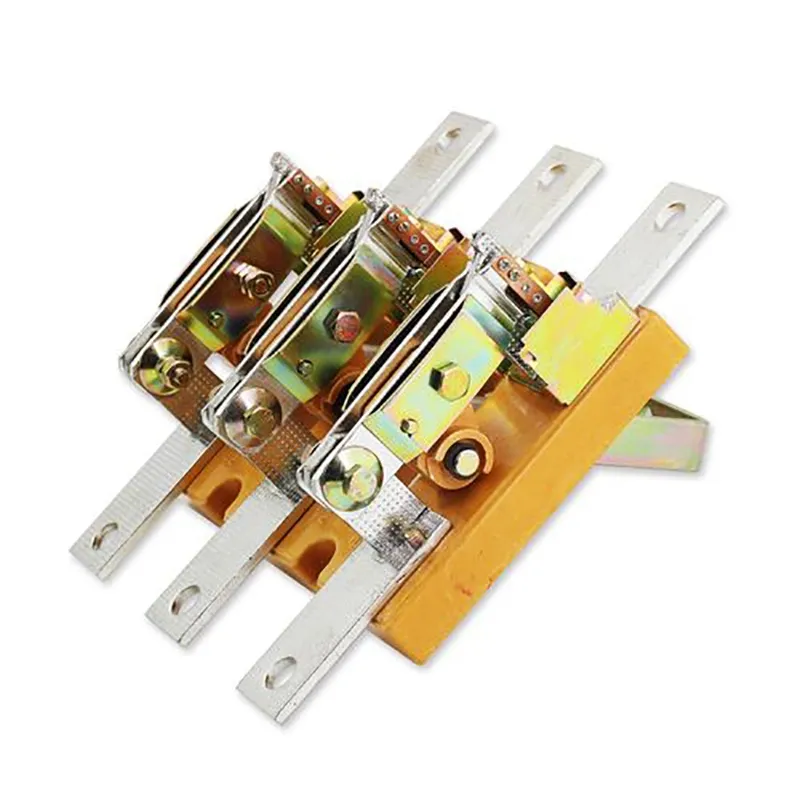

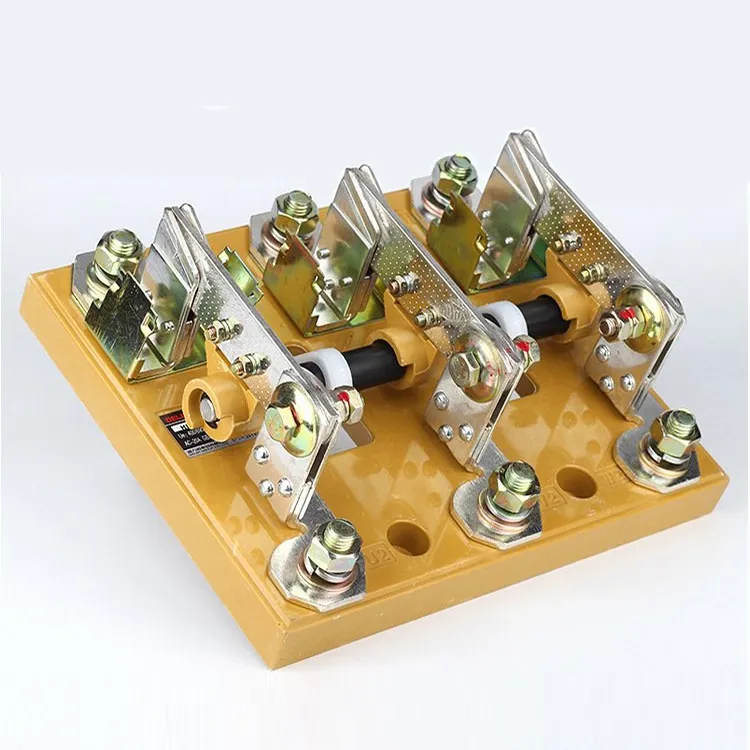

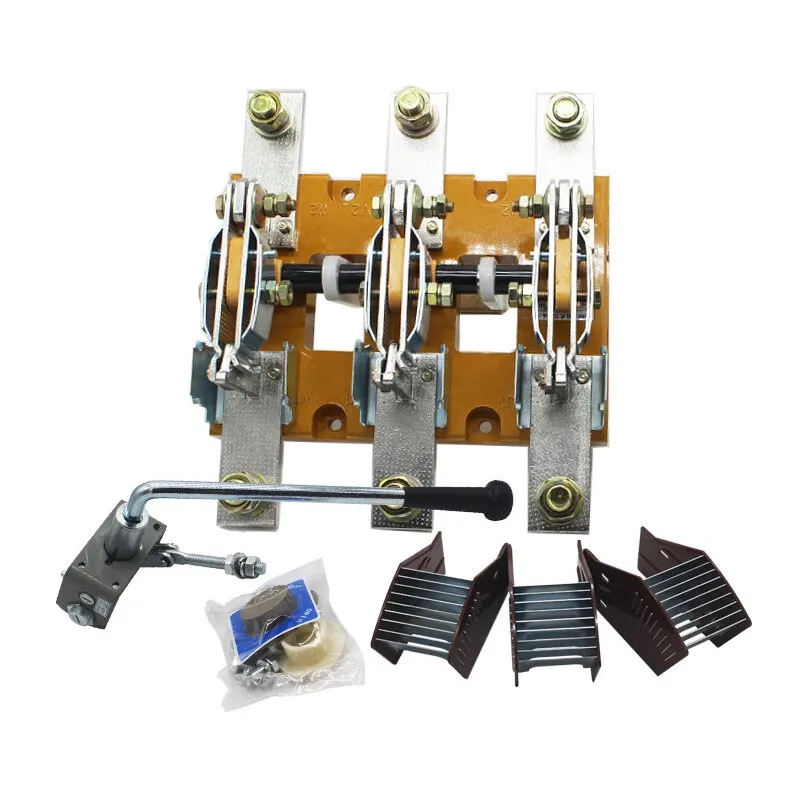

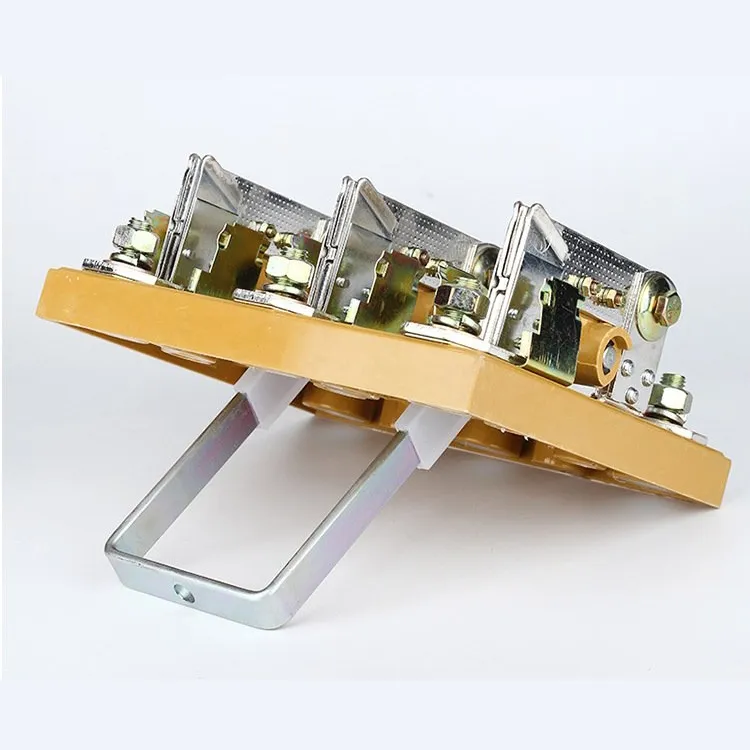

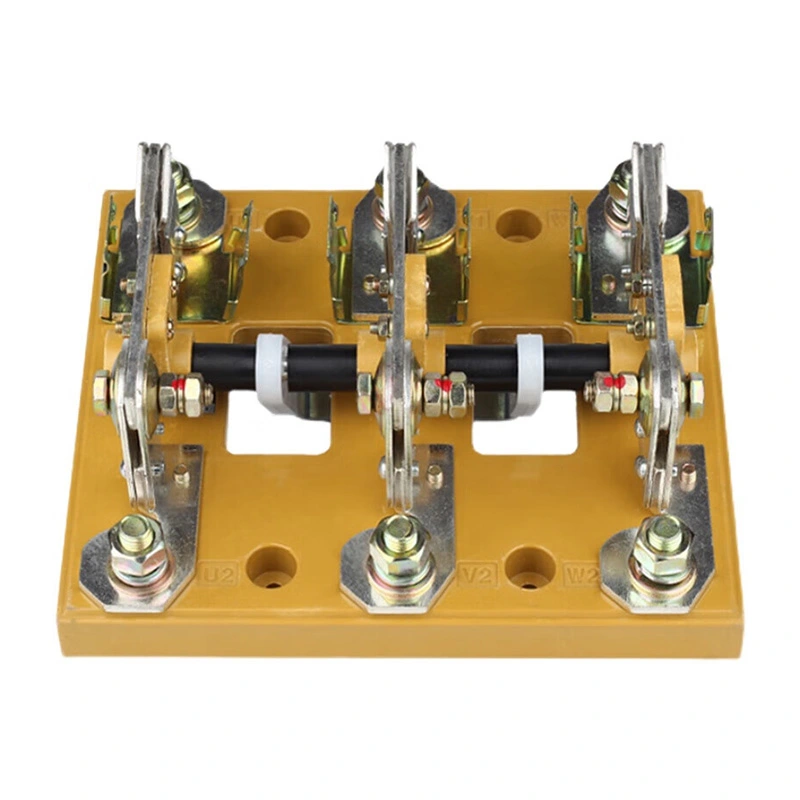

Interruttore isolatore a 4 poli da 100 Amp

Wenzhou XiFa Electric Power Equipment Co., Ltd è una fabbrica affidabile per la produzione di solidi interruttori isolatori a 4 poli da 100 A. L'azienda adotta resina epossidica o plastica termoindurente come materiale isolante per fornire un isolamento efficace tra le parti conduttrici e prevenire cortocircuiti fase-fase. E il contatto potrebbe essere in rame ad alta conduttività o in lega di rame argentato per garantire una connessione e una disconnessione affidabili del circuito, con la placcatura in argento che riduce la resistenza, il riscaldamento e l'ossidazione. Inoltre, per ogni interruttore isolatore a 4 poli da 100 A venduto, il team tecnico risponderà alle domande dei clienti entro 24 ore.

Invia richiesta

Descrizione del prodotto

Un interruttore isolatore a 4 poli da 100 A è un dispositivo di commutazione elettrico progettato per scollegare i circuiti e interrompere l'alimentazione. È costituito da quattro poli separati, inclusi due terminali di ingresso e due terminali di uscita. Fornendo una disconnessione affidabile, l'interruttore isolatore a 4 poli da 100 A garantisce la sicurezza del personale e delle apparecchiature.

L'interruttore isolatore a 4 poli da 100 A è generalmente costituito da tre parti principali: l'involucro, il meccanismo operativo e i componenti elettrici. L'involucro è realizzato con materiali isolanti per prevenire perdite di corrente e scosse elettriche. Il meccanismo di comando consente di aprire o chiudere manualmente l'interruttore, mentre i componenti elettrici comprendono poli, terminali di collegamento e altri elementi conduttivi.

Applicazioni comuni dell'interruttore isolatore a 4 poli da 100 A:

1. Sistemi di alimentazione: ampiamente utilizzato nelle sottostazioni e nelle reti di distribuzione, l'interruttore isolatore a 4 poli da 100 A disconnette o reindirizza il flusso di corrente, contribuendo a mantenere il funzionamento sicuro e stabile della rete.

2. Installazioni industriali: applicato nei sistemi di controllo e automazione dei macchinari, l'interruttore isolatore a 4 poli da 100 A fornisce una disconnessione sicura dell'alimentazione durante la manutenzione, garantendo la protezione sia del lavoratore che dell'attrezzatura.

3.Sistemi di trasporto: nelle ferrovie, metropolitane e altre infrastrutture di trasporto, l'interruttore viene utilizzato per isolare i circuiti elettrici, garantendo la sicurezza dei passeggeri, del personale e delle attrezzature.

100 Amp 4 Pole Isolator Switch

Parametro di produzione:

lesimo (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Rigidità dielettrica (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Corrente di lavoro le (A)
400 V CA21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 V CA 22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 V CA 23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 V CA 21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 V CA 22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 V CA 23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 V CC21	125	160	200	250	315	400	500	630
220 V CC22	125	160	200	250	315	400	400	500
220 V CC23	125	125	160	200
440 V CC21	100	125	160	200	315	400	400	500
440 V CC22	100	125	160	200	315	400	400	500
440 V CC23	100	125	160	200
Potenza del motore (chilowatt)
400 V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Capacità di creare e rompere
lcn(A efficace) AC23B 400 V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A efficace) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Valore di picco KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Vita meccanica (tempi)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Vita elettrica (tempi)
Ue=660V Corrente nominale le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Peso (kg)
3 poli	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poli	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Coppia operativa (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Tipo		Dimensioni telaio (mm)						Dimensioni di installazione (mm)
Tipo		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Tipo	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

Domande frequenti sulla produzione:

D: Cos'è un interruttore isolatore a 4 poli da 100 A?

R: È un interruttore manuale progettato per disconnettere in sicurezza un sistema a quattro fili, tipicamente trifase più neutro, dall'alimentazione. Con una potenza nominale di 100 A, fornisce un punto di isolamento visibile e affidabile per scopi di manutenzione e sicurezza.

D: In cosa differisce un interruttore isolatore a 4 poli da 100 A da un interruttore isolatore a 3 poli da 100 A?

R: Un isolatore a 3 poli disconnette solo le tre linee di fase. Un isolatore a 4 poli scollega contemporaneamente le tre fasi ed il neutro, garantendo l'isolamento totale del circuito. Ciò riduce il rischio di flusso di corrente residua e fornisce una maggiore sicurezza in alcune applicazioni.

D: Quali sono i principali vantaggi derivanti dall'utilizzo di un interruttore isolatore a 4 poli da 100 A?

R: I principali vantaggi includono la completa disconnessione delle fasi e del neutro, un design compatto che consente di risparmiare spazio, facilità di installazione ed elevata affidabilità. Fornisce un punto di rottura chiaro e visibile che migliora la sicurezza durante la manutenzione.
