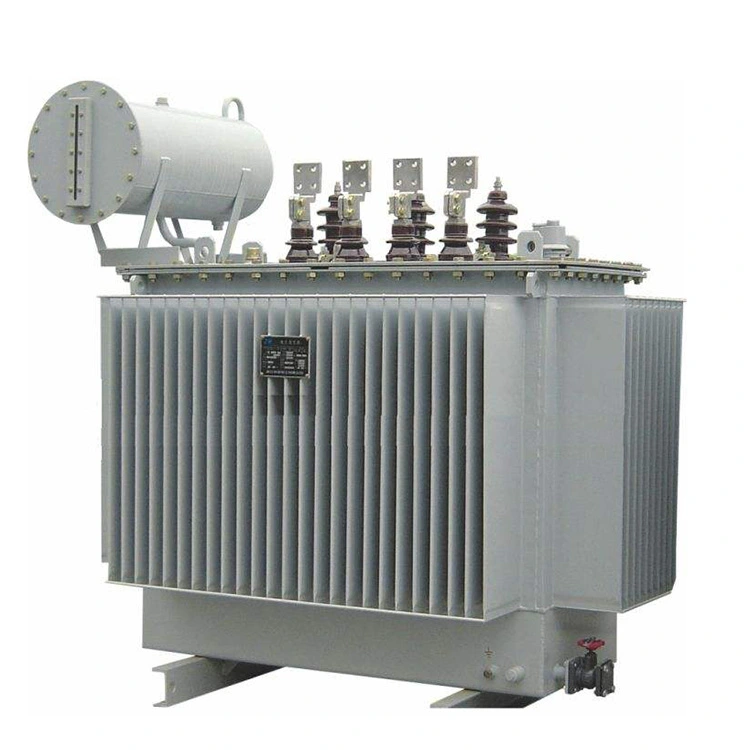

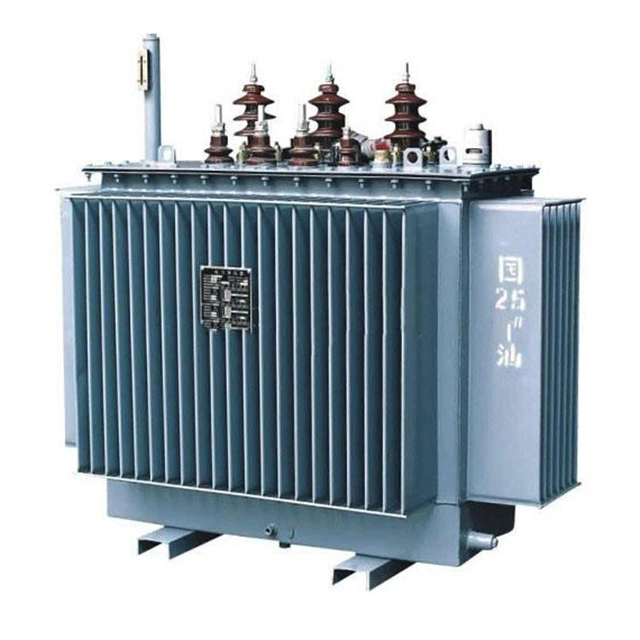

Trasformatore di potenza elettrico trifase 10kv 400kva

Il trasformatore di potenza elettrico trifase 10kv 400kva è composto principalmente da componenti come nucleo, avvolgimenti, serbatoio dell'olio, dispositivo di raffreddamento e dispositivo di protezione. Tutti i nuclei adottano una struttura del tipo di nucleo e solitamente la struttura del tipo di nucleo utilizza il processo di assemblaggio sovrapposto. Gli avvolgimenti sono la parte circuitale del trasformatore di alimentazione trifase.

Le boccole ad alta e bassa tensione del trasformatore di alimentazione trifase da 10 kV 400 kva sono tubi isolati in porcellana contenenti conduttori. Vengono utilizzati per fissare e isolare le estremità di connessione e di uscita degli avvolgimenti primari e secondari del trasformatore.

Il serbatoio dell'olio è composto da un corpo serbatoio, un coperchio del serbatoio, un dispositivo di dissipazione del calore e una valvola di scarico dell'olio. Le sue funzioni principali sono integrare il trasformatore in un tutto e fornire dissipazione del calore. All'interno ci sono gli avvolgimenti, il nucleo e l'olio del trasformatore.

L'olio del trasformatore di potenza trifase 10kv 400kva non solo ha le funzioni di raffreddamento circolante e dissipazione del calore, ma ha anche un effetto isolante. Esiste una certa distanza tra gli avvolgimenti e il corpo del serbatoio (pareti e fondo del serbatoio), che è isolato dallo strato isolante dell'olio nel serbatoio.

Tubo antideflagrante, la sua funzione è prevenire incidenti dovuti a esplosioni nel serbatoio del carburante. Il commutatore viene utilizzato per modificare il numero di spire negli avvolgimenti del trasformatore per regolare la tensione di uscita del trasformatore. Il metodo con il trasformatore di potenza trifase 10kv 400kva regola la tensione consiste nell'impostare le prese su uno dei suoi avvolgimenti, per rimuovere o aggiungere una parte delle spire nell'avvolgimento, modificando così il numero di spire e raggiungendo lo scopo di modificare il rapporto di tensione.

Parametro tecnico:

D: In che modo il nucleo del trasformatore di alimentazione trifase da 10 kV 400 kva dissipa il calore?

R: Durante il normale funzionamento di un trasformatore, il nucleo genera calore a causa della perdita di ferro. Maggiore è il peso e il volume del nucleo, maggiore è la quantità di calore che produce. La temperatura dell'olio del trasformatore superiore a 95 gradi è soggetta a invecchiamento, quindi la temperatura superficiale del nucleo dovrebbe essere mantenuta il più possibile al di sotto di questa temperatura. Ciò richiede che la struttura di dissipazione del calore del nucleo dissipi rapidamente il calore del nucleo. La struttura di dissipazione del calore serve principalmente ad aumentare la superficie di dissipazione del calore del nucleo. La dissipazione del calore del nucleo comprende principalmente la dissipazione del calore del canale dell'olio e la dissipazione del calore del canale dell'aria del nucleo.

Nei trasformatori a bagno d'olio di grande capacità, i canali dell'olio sono spesso posizionati tra le laminazioni del nucleo per migliorare l'effetto di dissipazione del calore. I canali dell'olio sono di due tipi: uno è parallelo alle lamiere di acciaio al silicio e l'altro è perpendicolare alle lamiere di acciaio. Quest'ultima disposizione ha un migliore effetto di dissipazione del calore, ma la struttura è più complessa.

Nei trasformatori di tipo secco, il nucleo è raffreddato ad aria. Per garantire che la temperatura interna non superi il valore consentito, nelle colonne e nei gioghi con nucleo in ferro vengono spesso installati canali d'aria.
