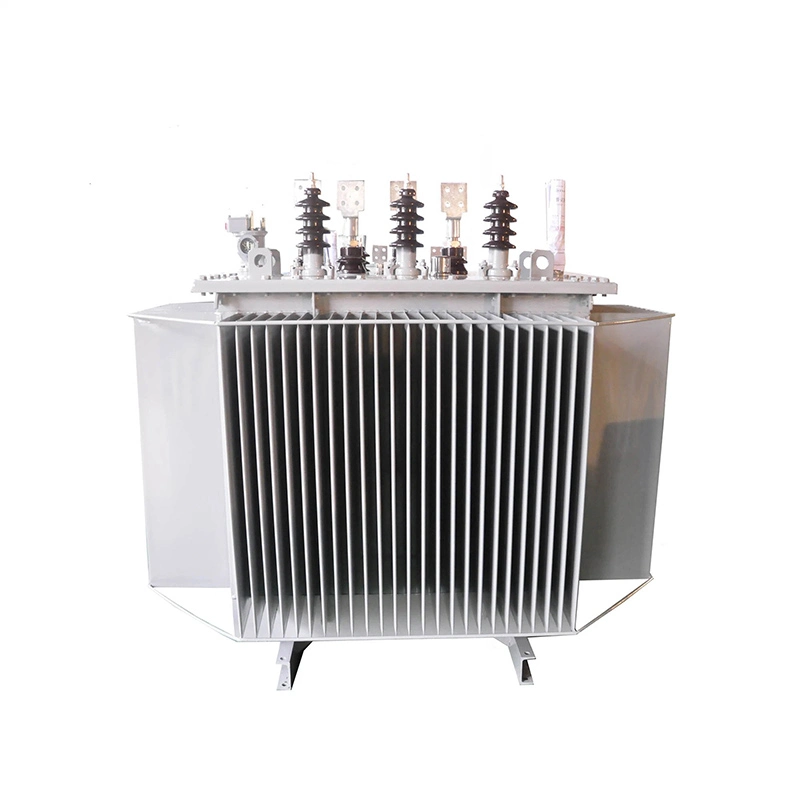

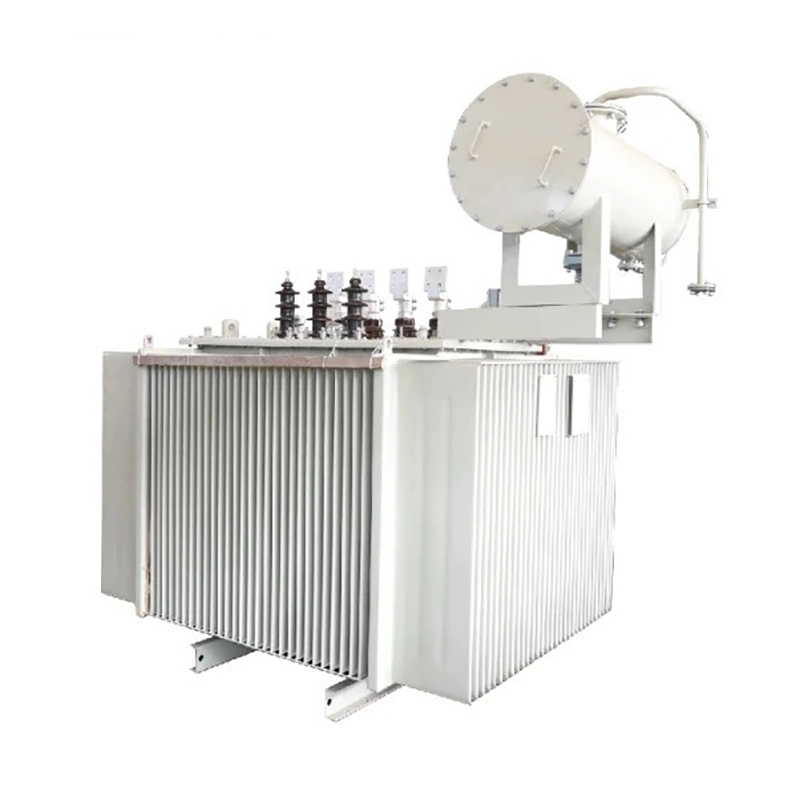

Trasformatore di potenza 22kv 1000kva immerso in olio

Il nucleo del trasformatore di potenza da 22 kv 1000 kva immerso in olio è costituito da un nucleo magnetico in ferrite laminato a freddo orientato a grani ad alto assorbimento magnetico. Il nucleo è dotato di una struttura articolare completamente inclinata di nuclei laminati. La colonna centrale ha una sezione trasversale circolare a gradini multilivello, mentre il giogo e il nucleo hanno la stessa area della sezione trasversale.

Il trasformatore di potenza da 22 kv e 1000 kva immerso in olio ha un serbatoio dell'olio a bagno d'olio composto da pareti ondulate. L'interno è rivestito con vernice antipolvere e lo strato di vernice è resistente. Il dissipatore di calore ondulato ha un effetto raffreddante e la sua robustezza può compensare le variazioni di peso dell'olio del trasformatore causate dalla regolazione della temperatura ambientale.

Pertanto, il trasformatore sigillato non dispone di un serbatoio dell'olio, riducendo l'altezza relativa complessiva del trasformatore. Quando il trasformatore di potenza da 22 kv 1000 kva immerso in olio viene imballato, viene adottata la tecnologia di riempimento dell'olio sotto vuoto, rimuovendo completamente l'umidità nel trasformatore e l'olio del trasformatore non entra in contatto con l'aria.

Ciò impedisce efficacemente all'acqua e all'ossigeno di entrare nel trasformatore e di causare il continuo deterioramento dell'isolamento del trasformatore. È probabile che l'olio del trasformatore invecchi, quindi non è necessario condurre regolari test sui campioni d'olio.

Parametro tecnico immerso in olio del trasformatore di potenza 22kv 1000kva:

Perché il nucleo di ferro del trasformatore di potenza da 22 kV da 1000 kva immerso in olio è messo a terra?

Quando un trasformatore di potenza funziona normalmente, il nucleo di ferro deve avere un punto di messa a terra affidabile. Senza messa a terra, la tensione fluttuante tra il nucleo di ferro e la terra causerebbe scariche intermittenti tra il nucleo di ferro e la terra. Una volta messo a terra il nucleo di ferro in un solo punto, viene eliminata la possibilità che si formi un potenziale flottante sul nucleo di ferro. Tuttavia, quando il nucleo di ferro ha più di un punto di messa a terra, il potenziale irregolare tra i nuclei di ferro formerà una corrente circolante tra i punti di messa a terra, causando il surriscaldamento in più punti di messa a terra del nucleo di ferro. Ciò può portare a un guasto di messa a terra multipunto in cui il nucleo di ferro va in cortocircuito, con conseguente aumento della perdita di ferro, che influisce seriamente sulle prestazioni e sul normale funzionamento del trasformatore e può persino causare uno scatto a causa di una forte azione del gas.

Il nucleo di ferro locale bruciato e fuso può causare un cortocircuito tra i trucioli di ferro, aumentando la perdita di ferro e compromettendo seriamente le prestazioni e il normale funzionamento del trasformatore, richiedendo la sostituzione delle lamiere di acciaio al silicio del nucleo di ferro per la riparazione. Pertanto, il trasformatore di potenza da 22 kv da 1000 kva immerso in olio non può avere più punti di messa a terra; può avere e deve avere esattamente un punto di messa a terra.
