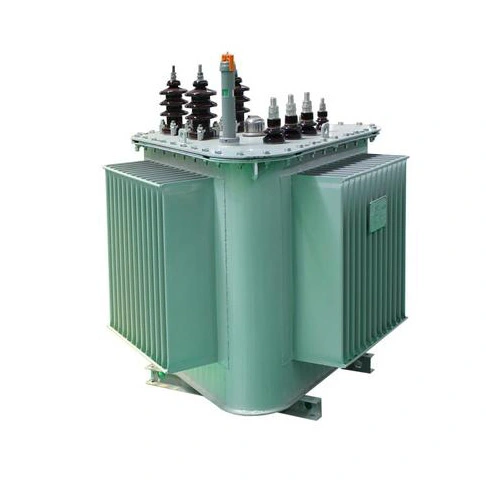

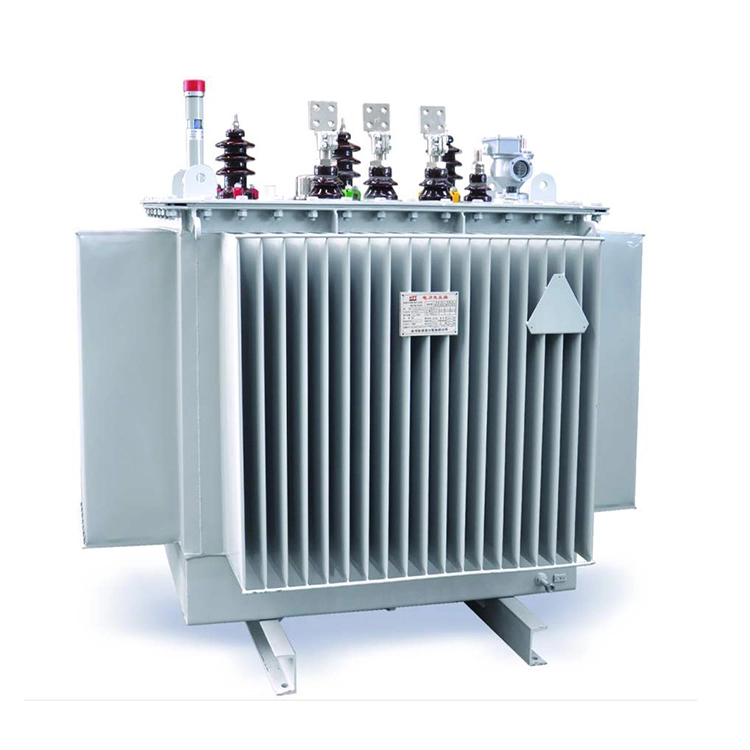

Trasformatore di potenza 200kva da 15kv a 0,4kv

il trasformatore di potenza da 200 kva da 15 kv a 0,4 kv è un tipo di trasformatore di potenza con una capacità nominale di 200 kva, una tensione di ingresso di 15 kv e una tensione di uscita di 0,4 kv.

La nostra azienda utilizza acciaio al silicio orientato ad alta conduttività magnetica, che viene ulteriormente trasformato in fogli di acciaio al silicio laminati a freddo di alta qualità e quindi impilati insieme. Utilizzando un foglio per l'avvolgimento di bobine e nuovi materiali e processi isolanti, il trasformatore di potenza da 200 kva da 15 kv a 0,4 kv presenta resistenza alle alte temperature, resistenza agli urti e un design della struttura completamente sigillato.

Il design della struttura completamente sigillata garantisce una qualità stabile dell'olio del trasformatore, estende il ciclo di manutenzione e, allo stesso tempo, il serbatoio dell'olio complessivo composto da dissipatori di calore di tipo lamiera ondulata è prodotto utilizzando processi di fosfatazione e spruzzatura antiruggine multistrato, che ha un'eccellente resistenza agli agenti atmosferici.

Il gruppo di connessione del trasformatore di potenza da 200 kva da 15 kv a 0,4 kv è Dyn11, che riduce l'impatto delle armoniche sulla rete elettrica e migliora la qualità dell'alimentazione.

Parametro tecnico:

D: A quali elementi di ispezione deve essere sottoposto un trasformatore di potenza da 200 kva da 15 kv a 0,4 kv prima di lasciare la fabbrica?

R: Per garantire il funzionamento stabile ed efficiente del trasformatore, verrà condotta una serie di test sul trasformatore prima che venga prodotto. Per il test di resistenza CC, misurare la resistenza CC degli avvolgimenti trifase di alta e bassa tensione, controllare il tasso di bilanciamento trifase e risolvere i problemi relativi a cavi rotti e saldature scadenti. Per il test del rapporto di tensione, misurare il rapporto effettivo di 15 kV/0,4 kV, confermare la precisione della posizione della presa e che non vi siano errori nel numero di giri. Per il test della resistenza di isolamento, utilizzare un misuratore multifunzione per misurare l'isolamento tra alta e bassa tensione e tra alta e bassa tensione e terra e determinare se l'isolamento è qualificato. Il test della tensione di tenuta alla frequenza industriale supera il test della tensione di tenuta tra alta e bassa tensione a terra, tra bassa tensione a terra e tra alta e bassa tensione, per valutare la resistenza dell'isolamento, ecc.

D: Perché è necessario condurre il test di chiusura ad impulso sui trasformatori di potenza da 200 kva per 15 kv a 0,4 kv appena installati o revisionati prima che vengano messi in funzione?

R: La rimozione dei trasformatori senza carico nella rete elettrica causerà sovratensione operativa. In un piccolo sistema di messa a terra a corrente, l'ampiezza di questa sovratensione può raggiungere da 3 a 4 volte la tensione di fase nominale; in un grande impianto di terra, l'ampiezza della sovratensione operativa può raggiungere anche 3 volte la tensione di fase nominale. Pertanto, per verificare se l'isolamento del trasformatore può sopportare la tensione nominale e la sovratensione operativa durante il funzionamento, è necessario condurre diversi test di chiusura a impulso prima che i trasformatori di potenza da 200 kva per 15 kv a 0,4 kv vengano messi in funzione.

Inoltre, quando il trasformatore a vuoto viene messo in funzione, si genererà un picco di corrente di eccitazione, con un valore che può raggiungere dalle 6 alle 8 volte la corrente nominale. Poiché il picco di corrente di eccitazione genererà una grande forza elettrodinamica, anche l'esecuzione del test di chiusura a impulso è una misura efficace per considerare la resistenza meccanica dei trasformatori di potenza da 200 kva a 15 kv fino a 0,4 kv e se la protezione del relè funzionerà male.
