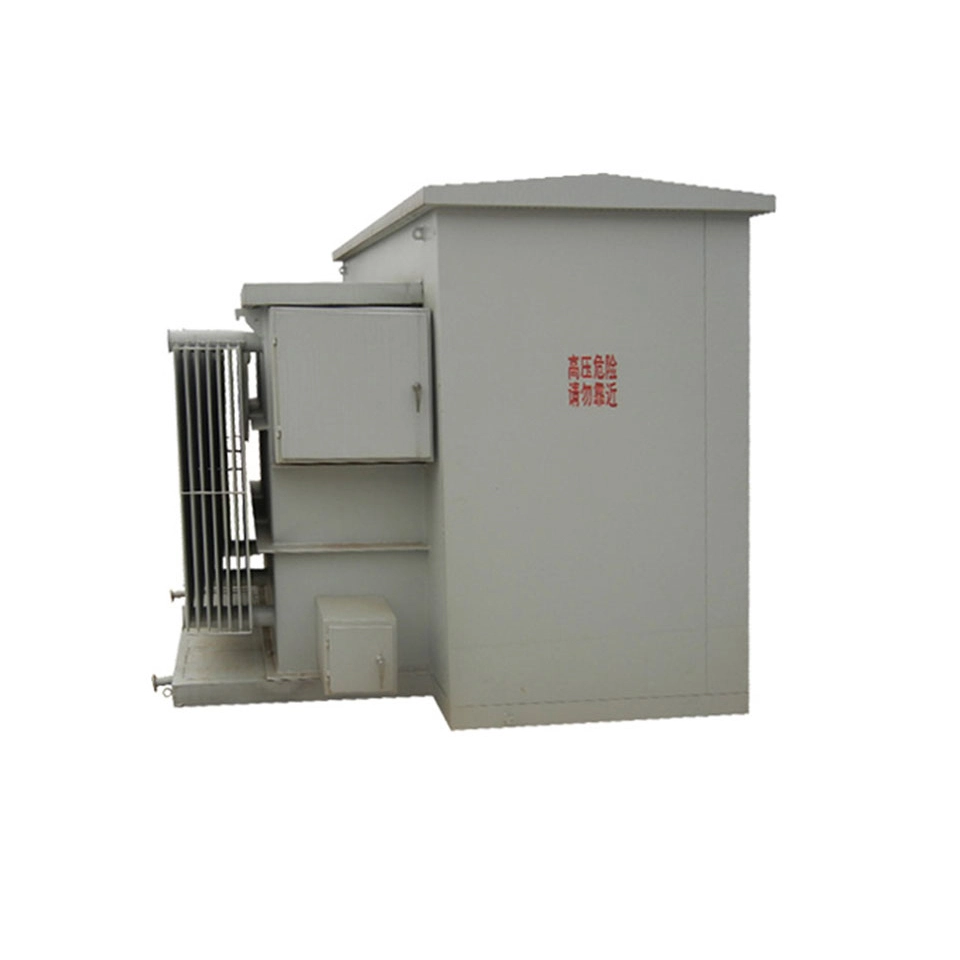

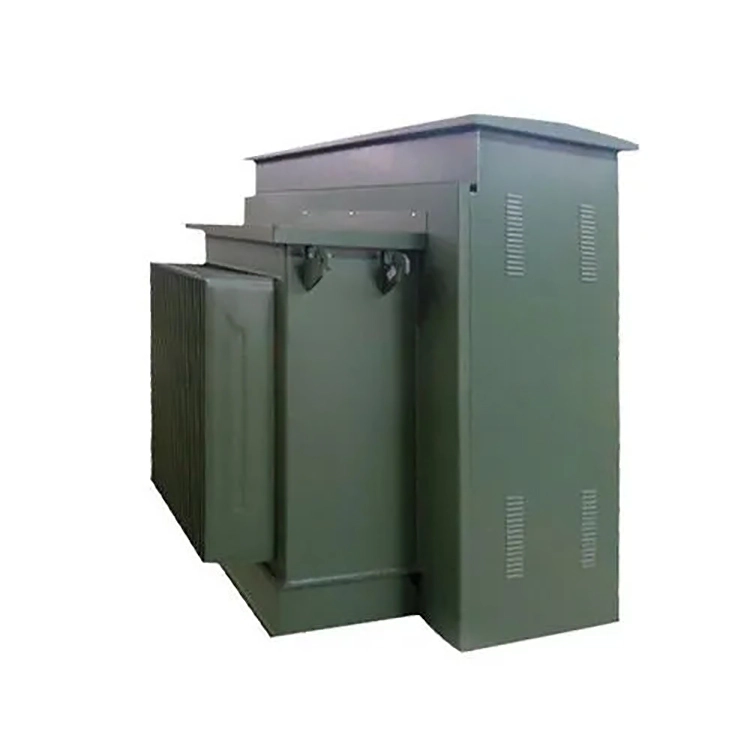

Trasformatore montato su pannello 100 Kva 13,8 Kv

La potenza nominale di questo trasformatore montato su pad 100 kva 13,8 kv è raffreddata da ONAN. La tensione primaria è 13,8 kV e l'intervallo di regolazione è ±2*2,5% (NLTC). La tensione secondaria può essere personalizzata e selezionata. Formano un gruppo vettoriale Dyn11.

Progettato con tecnologia avanzata e utilizza materiali e componenti di alta qualità, garantisce quindi una qualità affidabile del trasformatore montato su pad da 100 kva 13,8 kv e un lungo tempo di funzionamento. L'apparecchiatura è realizzata meticolosamente con lamiere di acciaio al silicio orientato ad alta permeabilità, avvolgimenti conduttivi di elevata purezza, materiali isolanti resistenti all'invecchiamento e componenti sigillati durevoli. La qualità dei componenti principali è rigorosamente controllata per garantire la stabilità dell'intera macchina fin dalla fonte.

Con un'eccezionale resistenza alle scosse elettriche e alla corrosione dovuta all'umidità, il trasformatore montato su pad da 100 kva 13,8 kv ha eccellenti prestazioni di isolamento. Può adattarsi a varie condizioni climatiche esterne. Durante il funzionamento, presenta vibrazioni e rumore ridotti e la perdita a vuoto e la perdita di carico sono ben controllate, con conseguenti buoni effetti di risparmio energetico e riduzione dei consumi.

La struttura meccanica del trasformatore montato su pad da 100 kva 13,8 kv è stabile e affidabile, con un livello di conformità di protezione della tenuta che soddisfa gli standard. Ciò previene efficacemente problemi di perdite d'olio e combina caratteristiche di protezione e sicurezza.

Parametro tecnico:

Per un trasformatore montato su pad da 100 kva 13,8 kv che è in funzione, supponiamo che si verifichi un cortocircuito metallico trifase sull'uscita lato bassa tensione del trasformatore, ma il fusibile lato alta tensione non è bruciato e nemmeno l'interruttore automatico di uscita da 13,8 kV della sottostazione a monte è scattato. quali sono le possibili ragioni di questo fenomeno?

Verificare la presenza di una delle seguenti situazioni:

1. Se la corrente nominale del fusibile è troppo grande, se il fusibile è invecchiato ma non rotto o se il fusibile e il meccanismo di collegamento dell'interruttore del carico sono bloccati.

2. Se l'impostazione della protezione da sovracorrente per l'interruttore automatico a monte è troppo alta e il valore della corrente di cortocircuito è esattamente all'interno della zona morta di protezione.

3. Potrebbero verificarsi caratteristiche di guasto interno del trasformatore montato su pad da 100 kva 13,8 kv. Il trasformatore stesso ha già subito un cortocircuito tra le spire o un guasto del nucleo, con la conseguenza che la corrente di cortocircuito è stata limitata a un valore relativamente basso (ma comunque molto superiore alla corrente nominale), che non è sufficiente a fondere istantaneamente il fusibile ma è sufficiente a causare un riscaldamento continuo.

4. Controlla se questo trasformatore montato su pad 100 kva 13,8 kv è collegato in Dyn11 o Yyn0. Quando si verifica un cortocircuito trifase sul lato di bassa tensione, si verificherà una situazione sul lato di alta tensione in cui la corrente delle fasi non di guasto non aumenta in modo significativo, impedendo così l'attivazione della protezione di sequenza zero o di sequenza negativa a monte.
