Collegamento Dyn11 Trasformatore montato su pad 2000kva

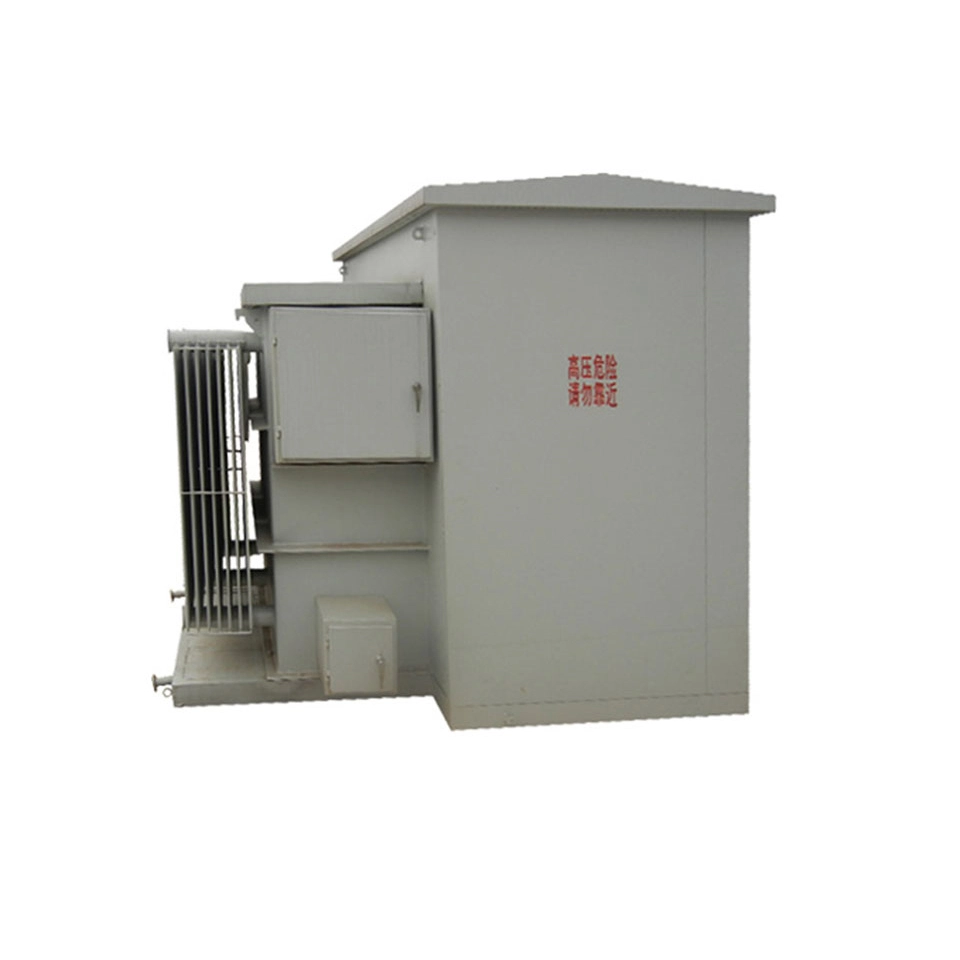

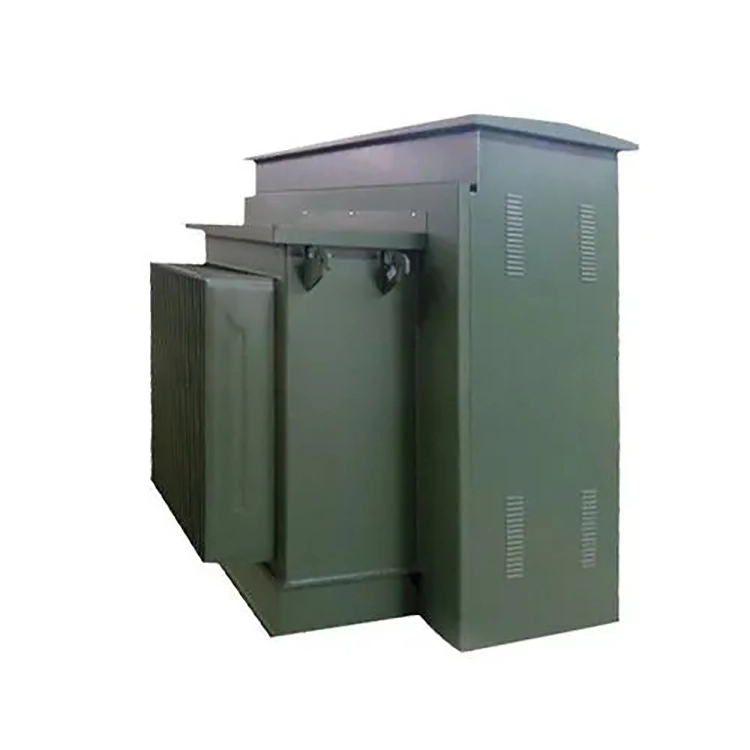

Il trasformatore montato su pad Connection dyn11 da 2000 kva è un trasformatore di distribuzione trifase immerso in olio con un design dell'alloggiamento montato su pad. Può essere installato direttamente su terreno esterno ed è ampiamente utilizzato in parchi industriali, complessi commerciali e reti di distribuzione urbana, ecc.

La caratteristica principale risiede nel gruppo vettoriale Dyn11, il lato ad alta tensione è collegato a triangolo (D), il lato a bassa tensione è collegato a stella (Y) con il punto neutro isolato e la fase della tensione del lato a bassa tensione è in ritardo di 30° rispetto a quella del lato ad alta tensione. Questo metodo di connessione offre vantaggi unici nel funzionamento in parallelo di più trasformatori e nella soppressione della corrente di sequenza zero.

Nella condizione operativa di un collegamento a stella con messa a terra del punto neutro, la corrente della terza armonica generata da carichi non lineari (come convertitori di frequenza, alimentatori per LED, raddrizzatori front-end UPS) formerà un anello chiuso all'interno dell'avvolgimento delta. Nello specifico il meccanismo è il seguente: le correnti di terza armonica sono in fase tra loro in termini di fase temporale e non possono fuoriuscire attraverso la linea neutra sul lato stella, ma possono circolare all'interno dell'avvolgimento a triangolo e dissipare la loro energia sotto forma di calore.

I dati misurati indicano che un trasformatore montato su pad dyn11 da 2.000 kva può ridurre il tasso di distorsione della terza armonica sul lato a bassa tensione di circa il 60% - 80%, purificando così efficacemente la forma d'onda della tensione sul bus a bassa tensione e prolungando la durata delle successive apparecchiature elettroniche di precisione.

Parametro tecnico:

D: Per un trasformatore di connessione montato su pad Dyn11 da 2000 kva, perché è necessario prestare particolare attenzione al metodo di attivazione del punto neutro e alla continuità di messa a terra invece di seguire direttamente l'esperienza dei trasformatori di piccola capacità?

R: La corrente nominale sul lato a bassa tensione del trasformatore montato su pad dyn11 da 2.000 kva si è avvicinata a 3.000 A (prendendo come esempio 400 V), che è molto superiore a quella delle comuni apparecchiature di piccola capacità. Sebbene la connessione Dyn11 possa isolare la corrente di sequenza zero sul lato ad alta tensione, il punto neutro sul lato a bassa tensione deve resistere a correnti sbilanciate estremamente elevate. Ad esempio, quando si fornisce alimentazione a un gran numero di circuiti di illuminazione o di controllo monofase, la corrente neutra può raggiungere più del 50% della corrente di fase.

Se nel progetto viene adottata ciecamente la pratica dei trasformatori inferiori a 1000 kVA, l'utilizzo di sbarre neutre più sottili o l'affidamento esclusivo a un singolo collegamento di messa a terra causerà il surriscaldamento del punto neutro, la fusione dei terminali di connessione e persino un grave spostamento del punto neutro, bruciando un gran numero di apparecchiature monofase.

Pertanto, al momento dell'ordine, è necessario specificare chiaramente i requisiti: l'area della sezione trasversale della sbarra collettrice del neutro non deve essere inferiore al 70% della linea di fase (si consiglia che abbia la stessa sezione trasversale) e devono essere dotati di una piastra di collegamento di terra rimovibile e di un dispositivo di monitoraggio del sovraccarico del punto neutro. Ignorando questo punto, il trasformatore montato su pad dyn11 da 2000 kva potrebbe subire un incidente di esaurimento del punto neutro entro sei mesi di funzionamento, mentre i test di routine in fabbrica non possono esporre questo pericolo nascosto.
