A Currtrasformatore (CT)è un componente critico nei moderni sistemi elettrici ed energetici, poiché consente una misurazione accurata della corrente, la protezione del sistema e il monitoraggio dell'energia senza contatto elettrico diretto. La scelta del TA giusto è essenziale per garantire sicurezza, precisione e affidabilità del sistema a lungo termine.
In questa guida approfondita esploriamo il funzionamento dei trasformatori di corrente, i diversi tipi di TA, i principali criteri di selezione, le classi di precisione, le migliori pratiche di installazione e le applicazioni nel mondo reale. Che tu stia progettando un sistema di alimentazione industriale, aggiornando il monitoraggio energetico o selezionando TA per relè di protezione, questo articolo ti aiuterà a prendere una decisione informata.
A Trasformatore di corrente (CT)è un trasformatore di misura progettato per ridurre i valori elevati di corrente alternata (CA) a un livello inferiore e standardizzato che può essere misurato o monitorato in sicurezza da misuratori, relè di protezione o dispositivi di controllo.
Le TC sono ampiamente utilizzate in:
Utilizzando l'induzione elettromagnetica, un CT fornisce l'isolamento elettrico tra i circuiti ad alta tensione e le apparecchiature di misurazione a bassa tensione, migliorando significativamente la sicurezza del sistema.
Il principio di funzionamento di un trasformatore di corrente si basa suLegge di Faraday sull’induzione elettromagnetica. Quando la corrente scorre attraverso il conduttore primario, genera un campo magnetico attorno al nucleo. Questo flusso magnetico induce una corrente proporzionale nell'avvolgimento secondario.
Ad esempio, un CT valutato a1000A:5Aconverte 1000 ampere di corrente primaria in 5 ampere gestibili per strumenti di misura.
I TA a finestra presentano un'apertura circolare attraverso la quale passa il conduttore primario. Sono compatti, affidabili e comunemente utilizzati nei quadri e nei quadri di distribuzione.
I TA apribili possono essere installati senza scollegare il conduttore primario, rendendoli ideali per l'ammodernamento di sistemi esistenti e audit energetici.
I TA a barra utilizzano un conduttore primario integrato e sono progettati per applicazioni ad alta corrente con eccellente resistenza meccanica.

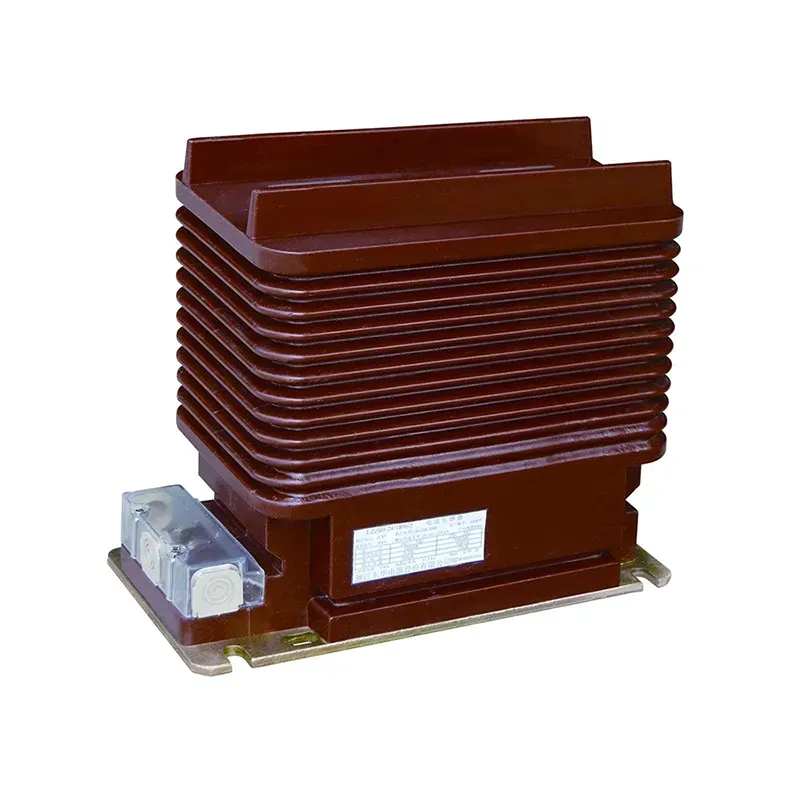

Questi TA includono più spire sull'avvolgimento primario e vengono utilizzati per applicazioni di misurazione a bassa corrente e ad alta precisione.
La scelta del TC giusto richiede il bilanciamento di prestazioni, sicurezza e costi. Di seguito sono riportati i criteri più importanti da considerare:
Scegli un TA con una corrente nominale primaria che corrisponda o superi leggermente la corrente operativa massima del tuo sistema.
La classe di precisione determina la precisione con cui il TA riproduce la corrente primaria. Ciò è particolarmente critico per i sistemi di fatturazione e protezione.
Il carico si riferisce al carico totale (in VA) collegato al secondario del TA. Il superamento del carico nominale riduce la precisione e può causare surriscaldamento.
Ai produttori piaceXiFafornire soluzioni CT personalizzate per soddisfare requisiti di sistema specifici, garantendo prestazioni ottimali e affidabilità a lungo termine.
Le classi di precisione definiscono l'errore ammissibile di un TA in condizioni specificate.
La scelta della classe di precisione corretta garantisce la conformità a standard quali IEC e IEEE, mantenendo l'efficienza del sistema.
Nelle moderne infrastrutture elettriche, i CT svolgono un ruolo fondamentale nel consentire il monitoraggio intelligente e le strategie di manutenzione predittiva.
Una corretta installazione è essenziale per garantire un funzionamento sicuro e accurato del CT.
Un'installazione errata può portare a pericolose sovratensioni e letture imprecise.
| Tipo CT | Vantaggio principale | Applicazione tipica |
|---|---|---|
| CT della finestra | Compatto ed economico | Pannelli di comando |
| CT a nucleo diviso | Installazione semplice | Riqualificazione energetica |
| TA a barra | Elevata capacità di corrente | Sottostazioni |
| TC della ferita | Alta precisione | Misurazione a bassa corrente |
Un secondario TA a circuito aperto può generare tensioni pericolosamente elevate, ponendo un grave rischio per la sicurezza e potenzialmente danneggiando le apparecchiature.
I TA tradizionali sono progettati solo per corrente alternata. Per la misurazione CC sono necessari sensori ad effetto Hall.
Con un'installazione e condizioni operative adeguate, un TC di alta qualità può durare 20-30 anni o più.
Non necessariamente. Una maggiore precisione aumenta i costi. La classe di precisione dovrebbe corrispondere ai requisiti effettivi dell’applicazione.
Scegliere il giustoTrasformatore di corrente (CT)è un passo cruciale nella progettazione di sistemi elettrici sicuri, efficienti e affidabili. Comprendendo i tipi di CT, le classi di precisione e i requisiti applicativi, ingegneri e progettisti di sistemi possono migliorare significativamente le prestazioni e ridurre i rischi operativi.
Se cerchi soluzioni di trasformatori di corrente affidabili e personalizzate,XiFaoffre un'ampia gamma di prodotti CT progettati per garantire precisione, durata e conformità agli standard internazionali.
Per saperne di più sulla scelta del trasformatore di corrente ideale per il tuo progetto o per richiedere supporto tecnico,contattacioggi e lascia che i nostri esperti ti aiutino ad alimentare il tuo sistema in tutta sicurezza.
