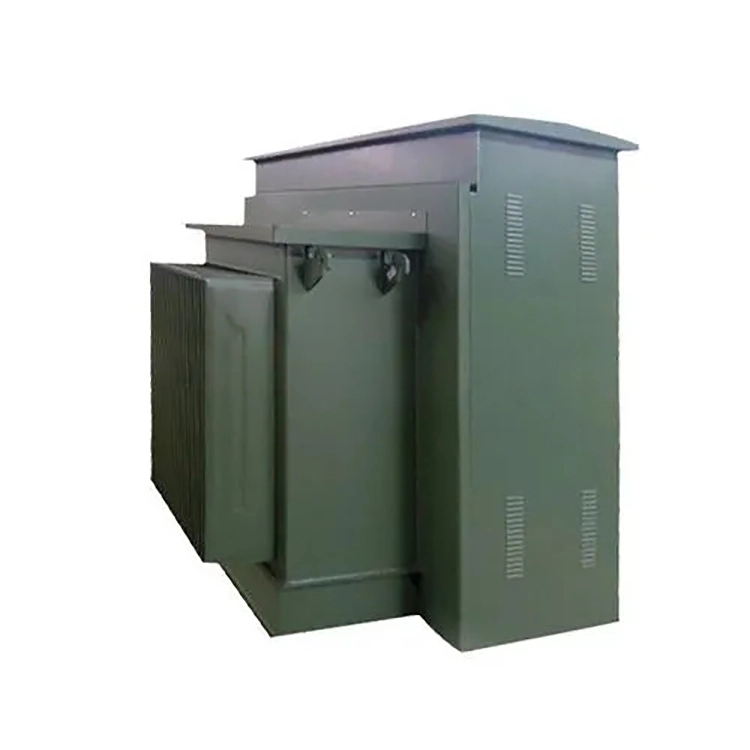

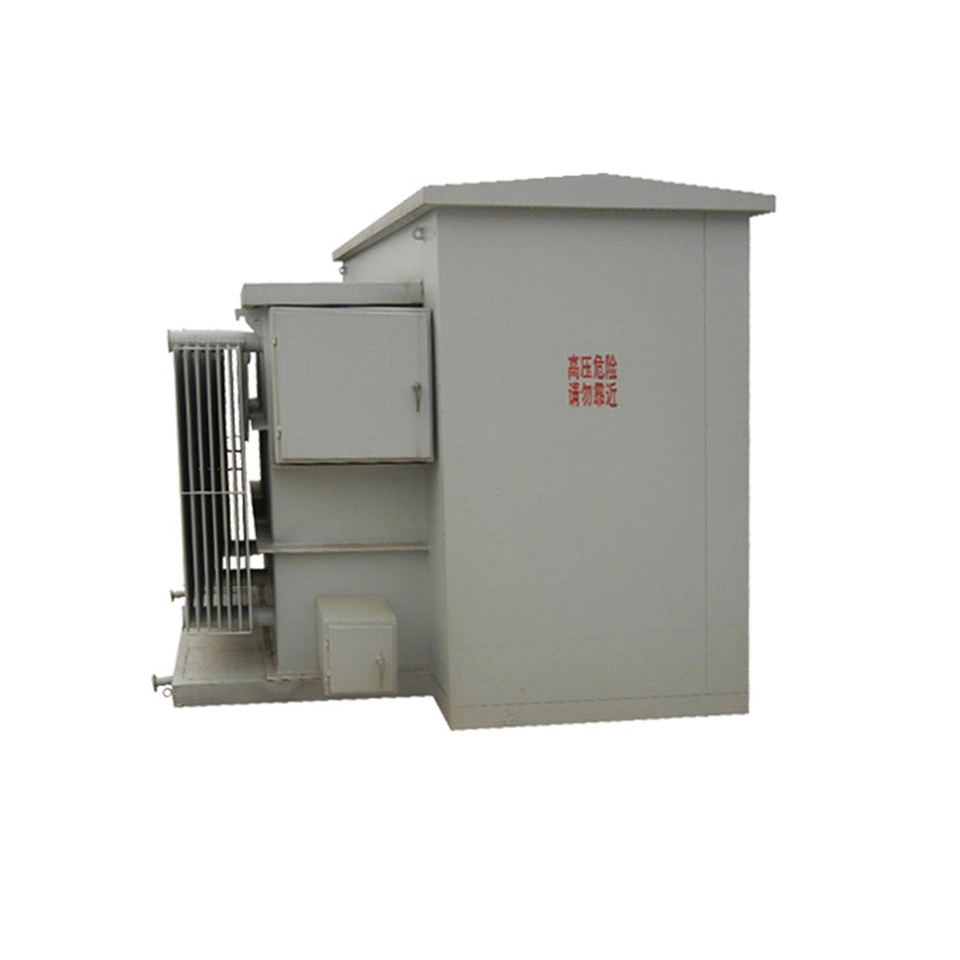

Trasformatore di potenza montato su cuscinetto a olio minerale da 2,5 mva

L'olio minerale funge da mezzo di isolamento e raffreddamento ed è la scelta di fluido isolante più tradizionale e matura nel settore dei trasformatori di potenza. Pertanto, il trasformatore di alimentazione montato su cuscinetto in olio minerale da 2,5 mVA possiede eccellenti prestazioni di isolamento elettrico, buona conduttività termica e vantaggi in termini di rapporto costo-efficacia. Rispetto ai fluidi isolanti alternativi come gli esteri naturali, sebbene l'olio minerale abbia un punto di accensione inferiore, ha una migliore fluidità alle basse temperature e una maggiore affidabilità nelle regioni fredde durante il funzionamento.

Il trasformatore a spina supporta due tipi di linea in ingresso: il primo è il tipo con alimentatore di rete ad anello, dotato di due set di boccole primarie (per un totale di 6, sia per la linea in ingresso che per quella in uscita) e un interruttore di carico interno a quattro posizioni. Può collegare il trasformatore in serie al circuito della rete ad anello, consentendo l'isolamento dei guasti e la manutenzione continua. Per questa configurazione è generalmente consigliato il trasformatore di alimentazione montato su cuscinetto a olio minerale da 2,5 mVA. Il tipo con alimentatore radiale è dotato solo di una boccola primaria e fornisce un'alimentazione a linea singola, con costi inferiori ma di conseguenza ridotta affidabilità.

L'impedenza di cortocircuito è un parametro importante di un trasformatore, che influenza direttamente il livello della corrente di cortocircuito del sistema e la velocità di regolazione della tensione. Il valore di impedenza tipico di un trasformatore di alimentazione montato su pad è compreso tra il 5,0% e il 7,5% e il valore target di progettazione è solitamente fissato al 5,75%. Un'impedenza del 5,75% significa che quando si verifica un cortocircuito trifase sul lato secondario, la corrente di cortocircuito è circa 1/0,0575 della corrente nominale, ovvero circa 17,4 volte la corrente nominale. Prendendo come esempio il lato di bassa tensione da 400 V, la corrente nominale è di circa 3608 A e la corrente di cortocircuito è di circa 62,8 kA, che rientra nell'intervallo che i quadri di media tensione possono sopportare.

A pieno carico, la caduta di tensione è di circa il 5,75%, un valore accettabile per carichi industriali generali. Secondo lo standard IEC 60076, il trasformatore di alimentazione montato su cuscinetto di olio minerale da 2,5 mVA ha la capacità di cortocircuito per resistere agli effetti termici e agli effetti di stabilità dinamica.

Parametro tecnico:

D: Per un trasformatore di alimentazione montato su cuscinetto a olio minerale da 2,5 mVA, perché è ancora necessario prestare attenzione alla perdita in assenza di carico quando funziona in condizioni di carico leggero o senza carico per un lungo periodo?

R: Poiché la perdita a vuoto è costituita principalmente da due parti: in primo luogo, la perdita per isteresi: la perdita di energia generata quando il nucleo di ferro viene ripetutamente magnetizzato in un campo magnetico alternato. In secondo luogo, la perdita per correnti parassite: la perdita di calore causata dalla corrente circolante indotta nel nucleo di ferro dal campo magnetico alternato.

Anche se il lato secondario del trasformatore di potenza è completamente a circuito aperto o in uno stato scarico, il suo lato primario consuma comunque una quantità costante di perdite senza carico. E la perdita in assenza di carico porta a bollette elettriche quantificabili e in continuo accumulo. Per scenari con un tempo di funzionamento superiore a 3000 ore, quando si seleziona il modello, si dovrebbe dare la priorità a quelli con minori perdite a vuoto (come l'utilizzo di lastre di acciaio al silicio orientato ad alta conducibilità magnetica o nuclei in lega amorfa). Anche se il costo di approvvigionamento iniziale aumenta del 15-20%, la differenza può essere recuperata risparmiando sui costi dell'elettricità entro due anni.
