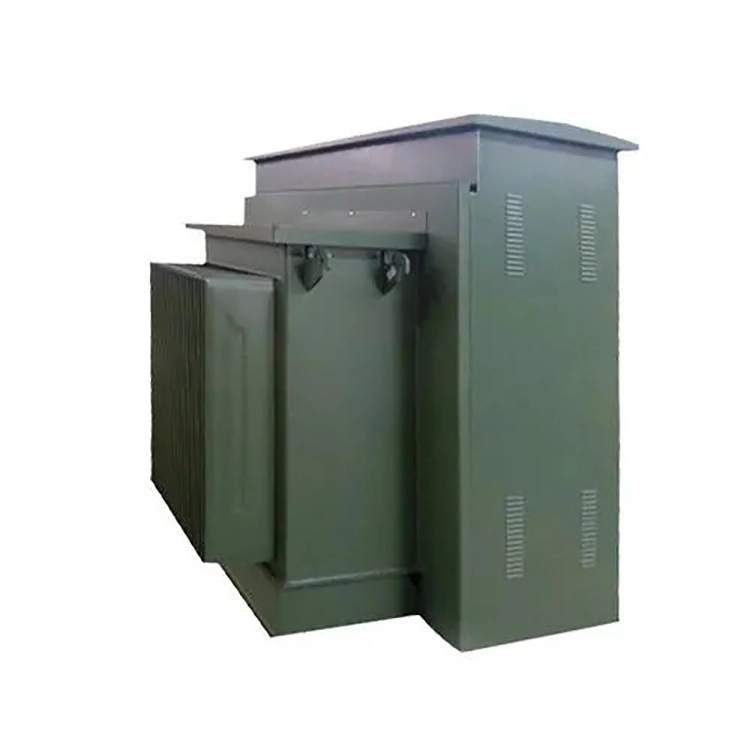

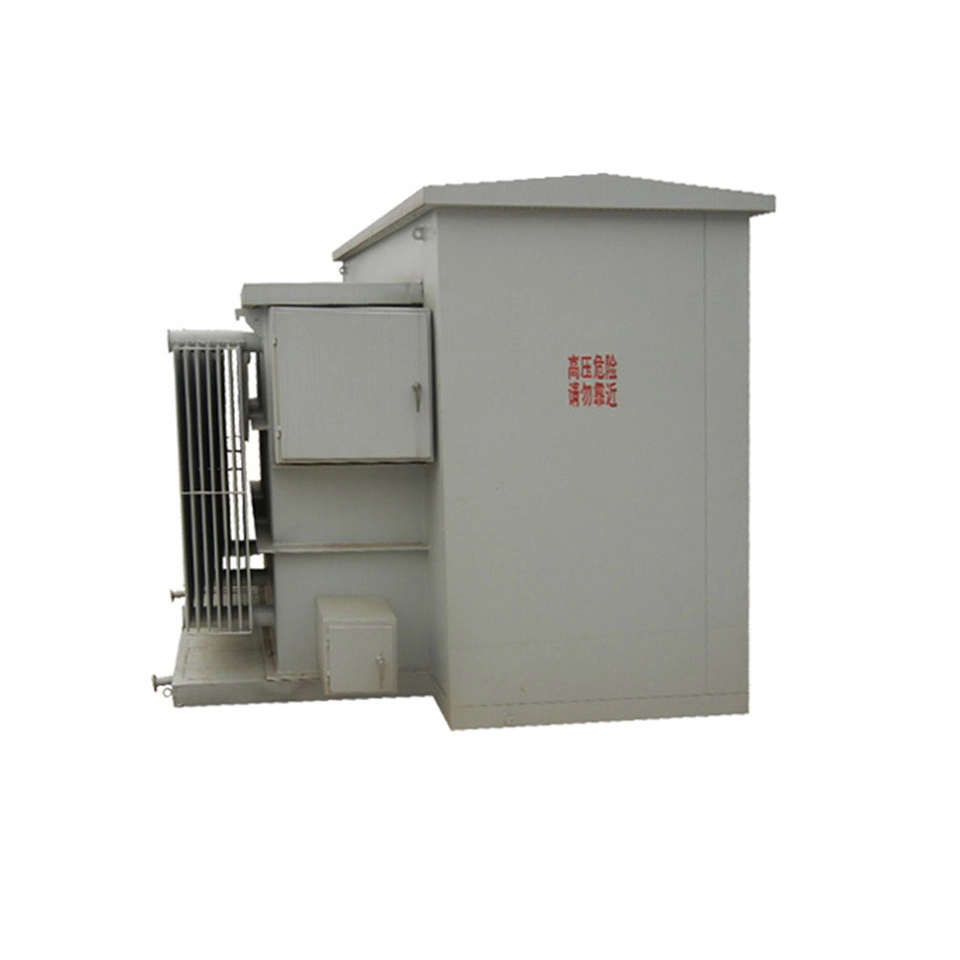

Trasformatore montato su cuscinetto riempito d'olio da 1000 kva

Il trasformatore montato su pad riempito d'olio da 1000 kva è un trasformatore di distribuzione trifase appositamente progettato per l'installazione a terra all'aperto con una capacità nominale di 1000 kva. Viene installato direttamente sulla fondazione in calcestruzzo prefabbricato, anziché essere sospeso o interrato. Il nucleo di ferro e gli avvolgimenti sono completamente immersi nell'olio isolante, sfruttando l'elevata rigidità dielettrica e le proprietà di dissipazione del calore dell'olio per ottenere isolamento elettrico e gestione termica.

L'involucro del trasformatore montato su cuscinetto riempito d'olio da 1000 kva è costituito da un serbatoio dell'olio ondulato e la superficie di dissipazione del calore viene aumentata utilizzando piastre ondulate, ottenendo il raffreddamento ONAN. La proprietà elastica delle onde può assorbire l'espansione del volume dell'olio isolante causata dalle variazioni di temperatura. La sua struttura completamente sigillata garantisce che l'olio isolante non entri in contatto con l'aria esterna, prevenendo efficacemente il deterioramento della qualità dell'olio e l'invecchiamento dei materiali isolanti dovuto all'intrusione di ossigeno e umidità.

L'intera struttura del trasformatore montato su cuscinetto riempito d'olio da 1000 kva è composta da tre compartimenti separati: la sala ad alta tensione, la sala a bassa tensione e la sala del trasformatore. La porta della cella bassa tensione è dotata di serratura a tre punti. La porta della sala ad alta tensione può essere aperta solo dopo aver aperto la porta della sala a bassa tensione per impedire il funzionamento sotto tensione sul lato dell'alta tensione. Sia il lato ad alta tensione che quello a bassa tensione sono dotati di terminali di messa a terra NEMA.

In termini di configurazione elettrica e di protezione, questo trasformatore montato su cuscinetto riempito d'olio da 1000 kva supporta vari gruppi di connessione come Dyn11, Yyn0, adatti a diverse caratteristiche di carico. Il lato ad alta tensione integra la doppia protezione dell'interruttore del carico e del fusibile ed è dotato di valvola di rilascio della pressione, monitoraggio della temperatura e del livello dell'olio. Soddisfa lo standard di efficienza energetica DOE 2016, con un'efficienza ≥ 99,2%, ed è sicuro e affidabile.

Parametro tecnico

Un parco industriale intende acquistare un trasformatore montato su cuscinetti riempiti d'olio da 1.000 kVA, che fornirà energia principalmente a motori asincroni trifase, pompe dell'acqua e altre apparecchiature elettriche. Il carico trifase è sostanzialmente bilanciato, ma l'ambiente in loco è ricco di polvere e il trasformatore deve avere un costo di approvvigionamento iniziale relativamente basso. Il gruppo di connessione dovrebbe avere la priorità come Dyn11 o Yyn0? Perché?

Sulla base del confronto delle prestazioni, il gruppo di connessione Dyn11 dovrebbe essere la scelta preferita. In termini di capacità di resistere allo squilibrio trifase, Dyn11 consente alla corrente della linea neutra di raggiungere oltre il 75% della corrente di fase, mentre Yyn0 tipicamente la limita entro il 25%; in termini di soppressione armonica, la connessione triangolare laterale ad alta tensione di Dyn11 può fornire un percorso di circolazione per la terza armonica, evitando efficacemente la distorsione della forma d'onda della tensione, mentre Yyn0 ha una capacità di soppressione relativamente media; in termini di corrente di guasto di messa a terra monofase, Dyn11 genera una corrente di guasto maggiore, che è più semplice per la protezione del relè rilevare e agire in modo affidabile, mentre la corrente di guasto di Yyn0 è relativamente più piccola, rendendo più difficile la configurazione della protezione.

Nel complesso, Dyn11 è più adatto a scenari che coinvolgono carichi misti moderni come illuminazione a LED, condizionatori d'aria a frequenza variabile e pile di ricarica, mentre Yyn0 è adatto solo per carichi di potenza pura trifase rigorosamente bilanciati e progetti altamente sensibili ai costi. Pertanto, senza restrizioni particolari, il gruppo di connessione del trasformatore montato su cuscinetto riempito d'olio da 1000 kva dovrebbe avere la priorità come Dyn11.
