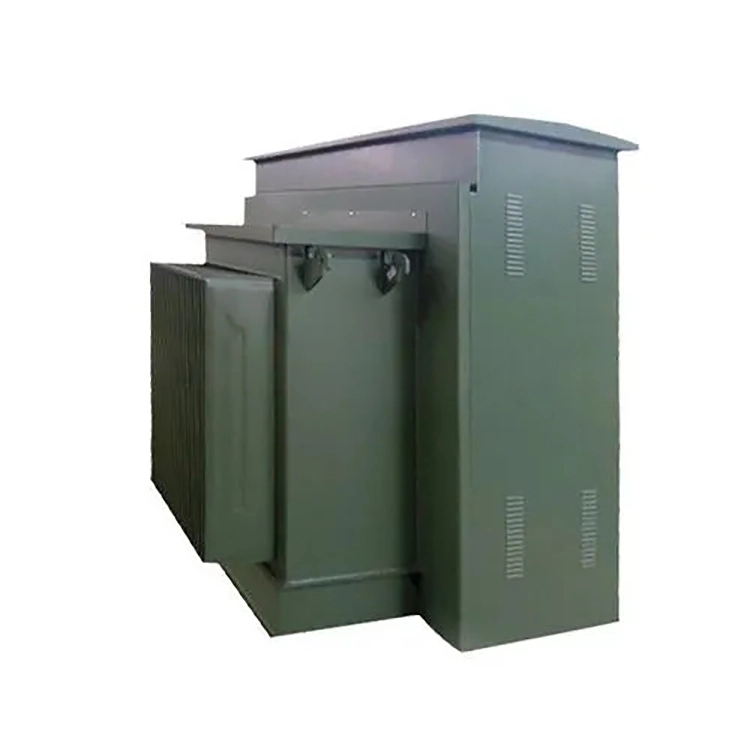

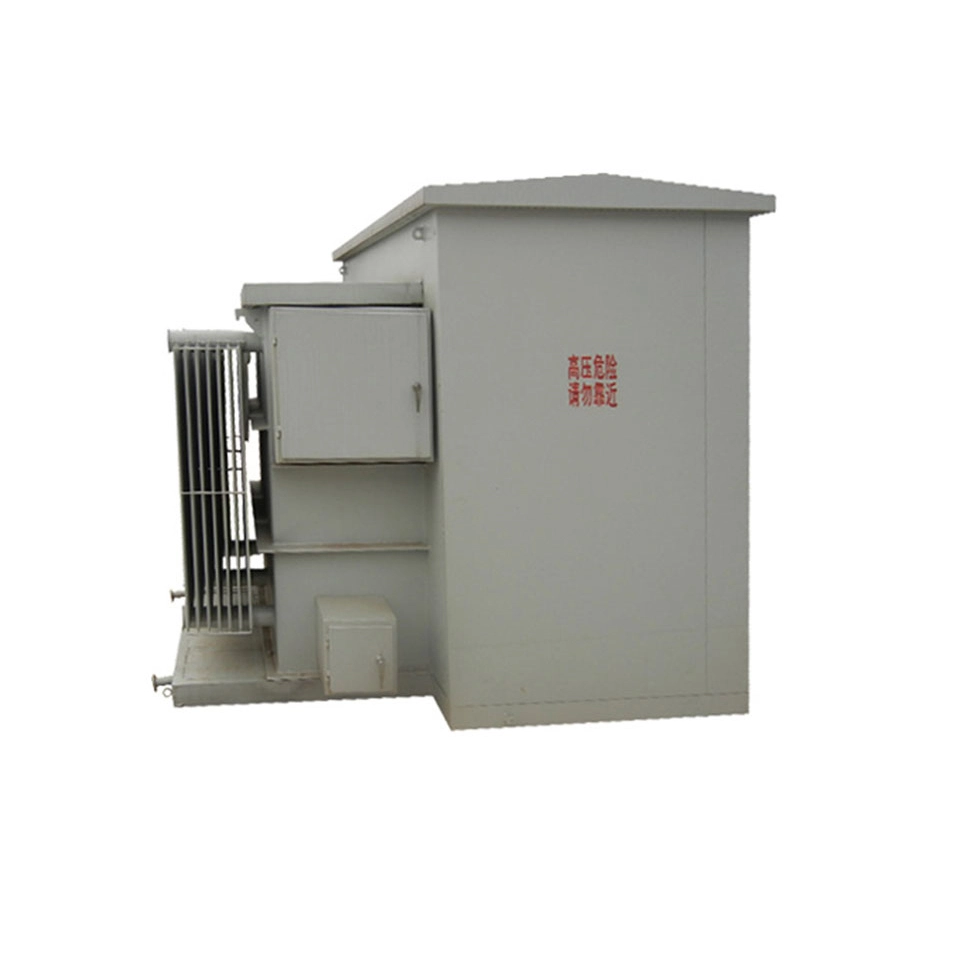

33 Trasformatore montato su pad monofase da 0,4 kv 1250 kva

Il trasformatore montato su pad monofase da 33 0,4 kv 1250 kva è una soluzione di fascia alta progettata specificamente per grandi sistemi di alimentazione sotterranei. È dotato di un involucro sicuro e resistente alle intemperie ed è dotato di configurazioni avanzate senza contatto elettrico o con contatto attivo, che massimizzano la sicurezza del personale e prevengono manomissioni nei luoghi pubblici. Questo trasformatore monofase montato su pad da 33,0,4 kV 1250 kva è conforme agli standard ANSI, IEEE e ai requisiti di efficienza energetica e può convertire una tensione primaria massima di 33 kV in tensioni secondarie flessibili, fornendo eccellenti capacità di protezione da cortocircuito e funzionamento silenzioso per grandi applicazioni residenziali e commerciali.

Parametro tecnico:

In questa applicazione con trasformatore monofase montato su pad da 33 0,4 kV 1250 kva, perché 0,4 kV vengono generalmente utilizzati sul lato a bassa tensione anziché su altri livelli di tensione?

400 V (trifase)/230 V (monofase) sono livelli di tensione comuni nei sistemi di distribuzione dell'alimentazione a bassa tensione standard IEC e sono ampiamente utilizzati nelle applicazioni residenziali, commerciali e dell'industria leggera. Le apparecchiature come quadri elettrici a bassa tensione, interruttori automatici e cavi sono mature e hanno un rapporto costo/prestazioni elevato a livello di 400 V. La tensione monofase da 230 V può fornire alimentazione direttamente all'illuminazione ordinaria, alle prese e agli elettrodomestici senza la necessità di un'ulteriore riduzione della tensione.

In genere, 0,4 kV possono essere trasmessi su una distanza compresa tra 200 e 500 metri all'interno di un'area residenziale o commerciale (soddisfacendo una normale caduta di tensione ≤5%). 1.250 kVA vengono spesso utilizzati in punti di carico più grandi come centri commerciali, campus, centri medici, con il trasformatore situato vicino al centro di carico. 0,4 kV sono sufficienti e non è necessaria una tensione più elevata.

Quando si utilizzano tre trasformatori monofase montati su pad da 33 0,4 kv 1.250 kva per formare un gruppo trifase (capacità totale 3.750 kVA), rispetto all'utilizzo di un trasformatore trifase della stessa capacità. quali sono le principali differenze e precauzioni in termini di distribuzione del carico, messa a terra del punto neutro e configurazione della protezione?

Quando tre trasformatori monofase montati su pad da 33 0,4 kv 1250 kva vengono utilizzati in una configurazione trifase, la differenza principale rispetto a un trasformatore monofase della stessa capacità è la seguente:

La distribuzione del carico deve essere rigorosamente equilibrata; in caso contrario, il sovraccarico in una determinata fase causerà una grave deviazione nel punto neutro e non potrà essere compensato come in un trasformatore trifase attraverso l'interazione reciproca del campo magnetico.

Innanzitutto, per la messa a terra del punto neutro, i punti neutro a bassa tensione dei tre trasformatori montati su pad monofase da 33 0,4 kv 1250 kva devono essere collegati esternamente e quindi messi a terra in un unico punto. In caso contrario è probabile che si verifichino correnti circolanti e differenze di potenziale di terra. Al contrario, i punti neutri dei trasformatori trifase sono collegati direttamente all'interno e sono collegati a terra in modo semplice e affidabile.

In secondo luogo, in termini di protezione, ciascuno dei 33 trasformatori monofase montati su pad da 0,4 kv 1.250 kva nel gruppo monofase ha il lato ad alta tensione configurato in modo indipendente con fusibili. In caso di guasto in una fase, le altre due fasi potrebbero ancora essere in grado di fornire energia. Pertanto, è necessario aggiungere un allarme di mancanza di fase e progettare una protezione sequenza zero appositamente per il lato bassa tensione. Al contrario, i trasformatori trifase hanno solitamente uno sgancio unificato e il coordinamento della protezione è più semplice.

Nel complesso, il gruppo di trasformatori monofase montati su pad da 33 0,4 kv 1250 kva è flessibile nell'espansione, conveniente nel trasporto, ma ha una protezione complessa, requisiti più elevati per il bilanciamento del carico e un costo totale e una superficie calpestabile maggiori. È adatto per costruzioni in più fasi o scenari con un carico monofase come carico principale.
