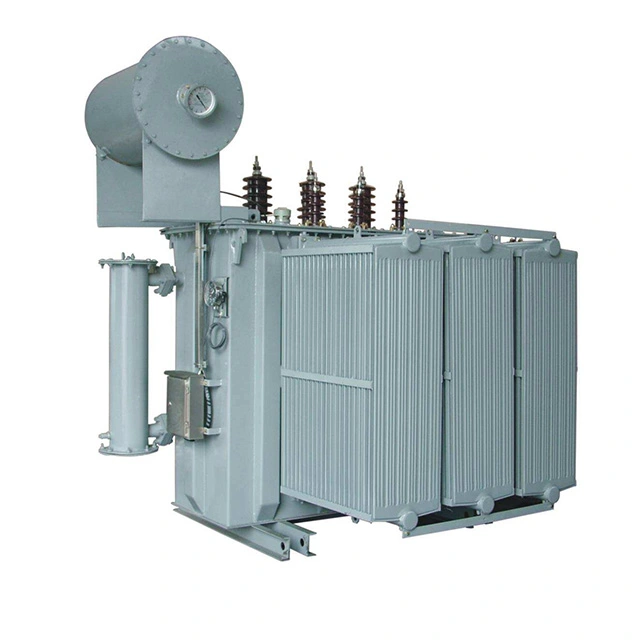

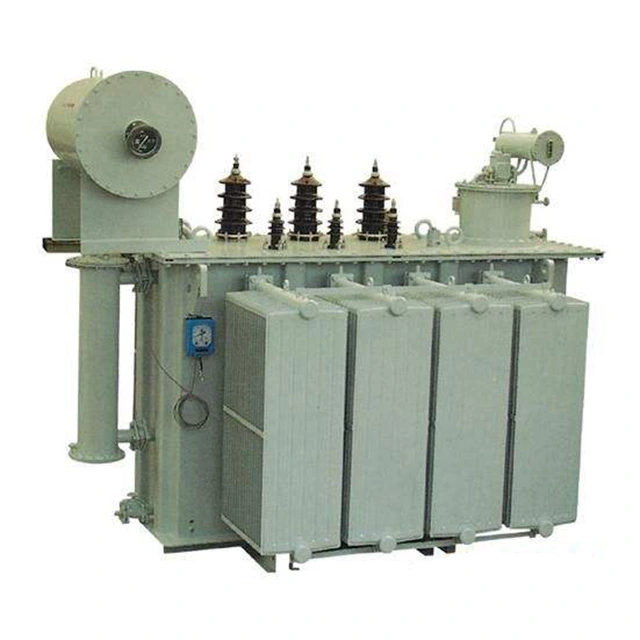

Trasformatore di potenza da esterno 10 Mva da 33 a 6,6 Kv

Il trasformatore di alimentazione per esterni da 10 mva da 33 a 6,6 kv con una capacità di 10 mva e un intervallo di tensione da 33 a 6,6 kv, è un tipo di trasformatore di alimentazione per esterni. La sua tensione nominale è di 10 mva, con il lato ad alta tensione a 33 kv e il lato a bassa tensione a 6,6 kv. Si tratta di un'apparecchiatura di trasformazione di medie dimensioni per imprese industriali e minerarie, nonché parchi industriali, ed è pienamente conforme agli standard IEC. Il trasformatore di potenza per esterni da 10 mva da 33 a 6,6 kv conclude principalmente avvolgimenti, nucleo di ferro e olio isolante in tre parti.

Gli avvolgimenti sono la parte elettrica del trasformatore. Generalmente è realizzato avvolgendo filo di rame piatto isolato o filo di rame tondo su uno stampo di avvolgimento. Gli avvolgimenti sono installati sulla colonna con nucleo in ferro del trasformatore di potenza per esterni da 10 mva da 33 a 6,6 kv. Gli avvolgimenti a bassa tensione si trovano sullo strato interno, mentre gli avvolgimenti ad alta tensione sono installati all'esterno dell'avvolgimento a bassa tensione. Tra gli avvolgimenti di bassa tensione e il nucleo di ferro, e tra gli avvolgimenti di alta tensione e quelli di bassa tensione, vengono utilizzati materiali isolanti per realizzare manicotti per separarli, in modo da ottenere l'isolamento.

Il nucleo di ferro è la parte principale del percorso magnetico del trasformatore di alimentazione esterno da 10 mva da 33 a 6,6 kv. Di solito è realizzato impilando silicio contenente fogli di acciaio al silicio laminati a caldo o a freddo con uno spessore di 0,35 o 0,5 mm e rivestiti con vernice isolante. Il nucleo di ferro è diviso in due parti: la colonna con nucleo di ferro e il giogo. La colonna con nucleo in ferro è dotata dell'avvolgimento e il giogo viene utilizzato per chiudere il circuito magnetico. Le forme base della struttura del nucleo di ferro includono il tipo a cuore e il tipo a conchiglia.

Parametro tecnico:

Quali sono le varie forme di installazione del trasformatore di alimentazione da esterno 10 mva 33-6,6 kv?

Nell'ingegneria energetica, l'installazione di trasformatori esterni consiste principalmente di due forme: installazione su palo e installazione su terra. Qualunque sia il metodo adottato, la sicurezza viene sempre al primo posto. Nel punto più visibile attorno al trasformatore dovrà essere appeso un cartello di avvertimento ben visibile per ricordare ai passanti di non avvicinarsi.

Per il trasformatore di potenza esterno da 10 mva 33 a 6,6 kv installato a terra, attorno ad esso deve essere aggiunta una recinzione protettiva con un'altezza non inferiore a 1,7 metri e deve esserci spazio sufficiente per il funzionamento sicuro tra la recinzione e la piattaforma del trasformatore.

Per l'installazione su pali o tralicci è necessario che tutti i cavi di alta e bassa tensione utilizzino conduttori isolati e che la parte di bassa tensione possa utilizzare anche sbarre scoperte. Tutte le parti in ferro utilizzate devono essere zincate per prevenire ruggine e corrosione.

Se l'installazione viene effettuata a terra, l'altezza della base è solitamente fissata intorno ai 500mm. Questa base viene tipicamente costruita utilizzando mattoni o cemento colato, quindi la superficie viene lisciata con malta cementizia 1:2. Sulla superficie è necessario posare acciaio piatto o profilato che funge da binario di scorrimento per il trasformatore.

Durante l'installazione, è essenziale garantire che il binario sia livellato e che lo scartamento del binario corrisponda perfettamente allo scartamento delle ruote del trasformatore per garantire un funzionamento stabile.
