AInterruttore automatico IR (ACB)è un dispositivo di protezione critico a bassa tensione ampiamente utilizzato nei sistemi di distribuzione dell'energia industriali, commerciali e infrastrutturali. Questa guida completa spiega cos'è un interruttore automatico aperto ACB, come funziona, la sua struttura, i tipi, i parametri tecnici, le linee guida per l'installazione, confronto con altri interruttori automatici e come scegliere l'ACB giusto per la tua applicazione. Che tu sia un ingegnere elettrico, un responsabile degli acquisti o un integratore di sistemi, questo articolo ti aiuterà a capire perché le soluzioni ACB con interruttori automatici in aria sono essenziali per una distribuzione dell'energia affidabile e sicura.

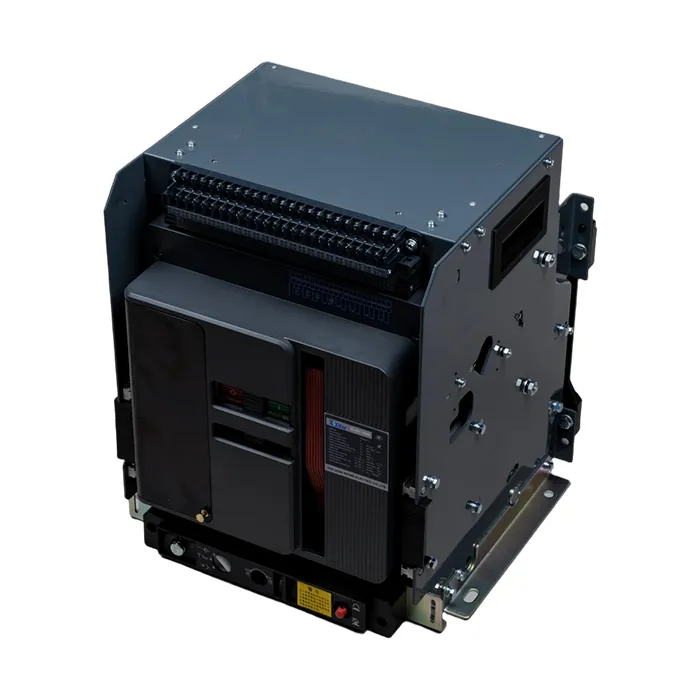

UNInterruttore automatico in aria (ACB)è un dispositivo di protezione del circuito a bassa tensione che utilizza l'aria come mezzo di estinzione dell'arco. È progettato per proteggere i circuiti elettrici da sovraccarichi, cortocircuiti e guasti a terra.
Gli ACB sono generalmente utilizzati nei sistemi di distribuzione dell'energia con tensione nominale fino a 690 V e valori di corrente compresi tra 630 A e 6300 A. Sono comunemente installati nei quadri di distribuzione principali, nei pannelli dei generatori e nei sistemi di controllo industriale.
ACB moderni, come quelli prodotti daXifa, sono progettati per soddisfare gli standard internazionali e garantire una protezione affidabile dell'alimentazione in ambienti difficili.
Il principio di funzionamento di un interruttore automatico in aria si basa sull'interruzione dell'arco nell'aria a pressione atmosferica.
Il design dello scivolo dell'arco è fondamentale per garantire una rapida estinzione dell'arco e ridurre al minimo i danni ai contatti.
| Componente | Funzione |
|---|---|
| Contatti principali | Trasportano corrente di carico e si aprono durante il guasto |
| Scivolo ad arco | Estingue l'arco durante l'interruzione |
| Unità di viaggio | Rileva sovraccarico e cortocircuito |
| Meccanismo operativo | Controlla l'azione di apertura e chiusura |
| Contatti ausiliari | Fornire l'indicazione dello stato |
I modelli ACB avanzati possono includere moduli di protezione intelligenti, interfacce di comunicazione e sistemi di monitoraggio digitale.
| Parametro | Gamma tipica |
|---|---|
| Corrente nominale (In) | 630A – 6300A |
| Tensione nominale (Ue) | 400 V – 690 V |
| Capacità di interruzione (Icu) | Fino a 100kA |
| Poli | 3P/4P |
| Caratteristica | ACB | MCCB |
|---|---|---|
| Valutazione attuale | Fino a 6300A | Fino a 1600A |
| Applicazione | Distribuzione principale | Circuiti derivati |
| Manutenzione | Utile | Limitato |
Xifafornisce soluzioni ACB con interruttori automatici in aria di alta qualità progettate per affidabilità, sicurezza e controllo intelligente.
Protegge i circuiti elettrici da sovraccarico, cortocircuito e condizioni di guasto.
Principalmente nei sistemi di distribuzione principale a bassa tensione.
ACB utilizza l'aria per l'estinzione dell'arco, mentre VCB utilizza il vuoto.
Si consiglia un'ispezione di routine ogni anno o secondo le linee guida del produttore.
L'interruttore automatico ACB svolge un ruolo fondamentale nel garantire la sicurezza elettrica e l'affidabilità del sistema nelle moderne reti di distribuzione dell'energia. Selezione di un ACB ad alte prestazioni da un produttore affidabile comeXifagarantisce protezione a lungo termine, efficienza operativa e conformità agli standard globali.
Se stai cercando soluzioni ACB con interruttori automatici aperti affidabili e di alta qualità su misura per le tue esigenze applicative,contattacioggi per supporto professionale e prezzi competitivi.
