Riepilogo dell'articolo
Selezionando unInterruttore automatico aria ACBnon si tratta solo di allineare le valutazioni attuali. Per ingegneri, quadristi, proprietari di stabilimenti, appaltatori di progetto e team di approvvigionamento, la vera sfida è scegliere un interruttore in grado di proteggere le apparecchiature, ridurre i tempi di inattività, adattarsi al design del quadro, supportare l'espansione futura del carico e rimanere affidabile dopo anni di funzionamento. Questo articolo spiega come funziona un interruttore automatico aria ACB, dove viene comunemente utilizzato, quali specifiche contano di più e come gli acquirenti possono evitare costosi errori durante la selezione. Introduce inoltre considerazioni pratiche sull'acquisto con cui lavorareWenzhou Xifa Apparecchiatura Elettrica Co., Ltd.quando si acquistano soluzioni ACB per sistemi di alimentazione industriali e commerciali.
Sommario
In un sistema di distribuzione dell'energia a bassa tensione, l'interruttore principale viene spesso trattato come un elemento in un elenco di approvvigionamento. Questo è un modo rischioso di vedere la cosa. Un interruttore automatico aperto ACB viene solitamente installato in un punto critico del sistema, come il pannello di ingresso, l'armadio di distribuzione principale, il pannello di uscita del generatore, il lato secondario del trasformatore o un circuito di alimentazione di grandi dimensioni. Se non funziona correttamente, il risultato potrebbe non essere un piccolo guasto elettrico. Può comportare l'arresto della produzione, danni alle apparecchiature, rischio di incendio o costose manutenzioni di emergenza.
Molti acquirenti cercano un ACB solo in base alla corrente nominale, ad esempio 630 A, 1000 A, 1600 A, 2000 A o 3200 A. La valutazione attuale conta, ovviamente, ma non è la storia completa. L'interruttore deve inoltre corrispondere al livello di cortocircuito del sito di installazione, ai requisiti di protezione del carico, alla struttura del quadro, all'ambiente operativo e al piano di manutenzione dell'impianto.
Un buon interruttore automatico ACB offre al sistema elettrico un modo controllato per disconnettere la corrente anomala. Protegge cavi, sbarre collettrici, trasformatori, generatori, motori e apparecchiature a valle. Ancora più importante, dà fiducia ai team di manutenzione. Quando un sistema è costruito attorno a un interruttore con azione meccanica stabile, intervento accurato e impostazioni di protezione chiare, l'intera sala di distribuzione diventa più facile da gestire.
La vera domanda d’acquisto non è semplicemente “Quanto costa l’interruttore?” Una domanda migliore è: “Questo interruttore proteggerà comunque correttamente il mio sistema quando si verifica un guasto nel peggiore momento possibile?”

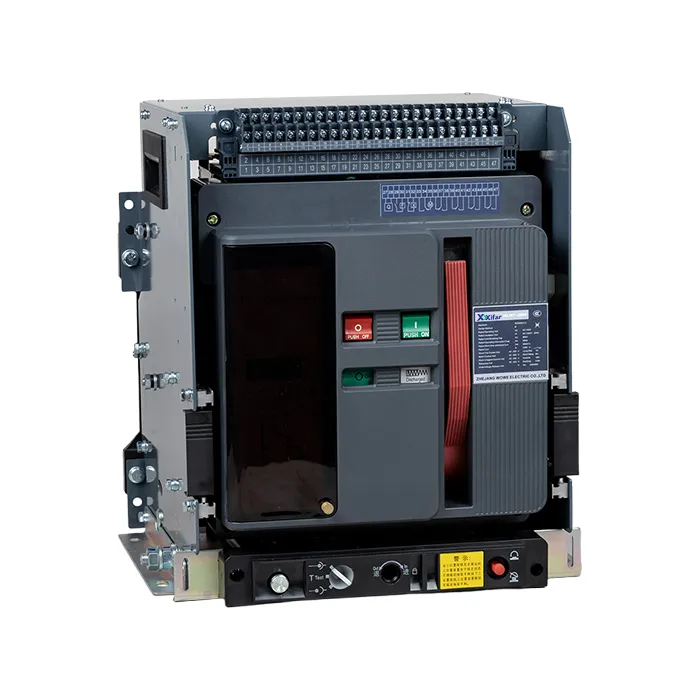

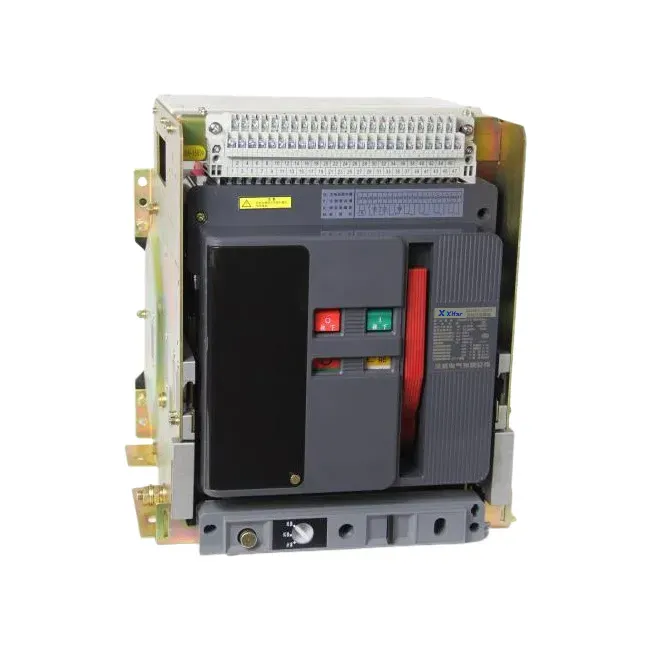

Un interruttore automatico in aria ACB è un dispositivo di commutazione e protezione a bassa tensione che utilizza l'aria come mezzo di estinzione dell'arco. Quando i contatti si separano durante l'interruzione del guasto, si forma un arco elettrico. L'interruttore guida e raffredda l'arco attraverso gli scivoli d'arco finché la corrente non viene interrotta in modo sicuro. Questo design rende gli ACB adatti per applicazioni a bassa tensione e ad alta corrente in cui affidabilità, manutenibilità e protezione regolabile sono importanti.
Nell'uso pratico, un interruttore automatico aperto può svolgere diverse funzioni importanti. Può accendere e spegnere il circuito manualmente o elettricamente. Può scattare automaticamente quando si verificano condizioni di sovraccarico, cortocircuito, sottotensione o guasto a terra, a seconda della configurazione dello sganciatore. In molti sistemi elettrici moderni, gli sganciatori intelligenti supportano anche la misurazione, la comunicazione, la registrazione dei guasti e le curve di protezione regolabili.
Rispetto agli interruttori più piccoli, un ACB viene spesso scelto per il livello di distribuzione dell'alimentazione principale perché può gestire correnti di telaio più elevate e requisiti più severi di interruzione dei guasti. È inoltre più semplice l'ispezione e la manutenzione negli armadi elettrici di grandi dimensioni, soprattutto quando si utilizza un design estraibile. Per le strutture che non possono permettersi lunghi tempi di inattività, questa manutenibilità non è un vantaggio da poco.
Gli acquirenti raramente hanno difficoltà perché non riescono a trovare un interruttore automatico ACB. Fanno fatica perché troppi modelli sembrano simili sulla carta. Un prezzo basso può sembrare inizialmente interessante, ma la scelta sbagliata può portare a disadattamenti, ritardi nell'installazione, surriscaldamento, interventi fastidiosi, scarsa selettività o difficoltà nel supporto post-vendita.
Per i quadristi, la compatibilità dimensionale è spesso una delle principali preoccupazioni. Un interruttore che non si adatta al design dell'armadio può influenzare la disposizione delle sbarre, l'apertura della porta, la posizione della maniglia di manovra e lo spazio per la manutenzione. Per gli utenti di fabbrica, la preoccupazione maggiore è solitamente il funzionamento stabile. Hanno bisogno di un interruttore che scatti quando necessario, rimanga chiuso quando il sistema è in buone condizioni e possa essere sottoposto a manutenzione senza inutili tempi di inattività.
Per gli appaltatori, anche la velocità di consegna e la documentazione sono importanti. Un progetto può richiedere foto del prodotto, disegni, schemi elettrici, rapporti di prova, certificati, dettagli sulla targhetta e informazioni sull'imballaggio prima della spedizione. Se il fornitore non è in grado di rispondere chiaramente, la pianificazione del progetto potrebbe risentirne.
| Preoccupazione dell'acquirente | Perché è importante | Cosa confermare prima di ordinare |
|---|---|---|
| Discrepanza della valutazione attuale | Un interruttore sottodimensionato potrebbe surriscaldarsi o scattare troppo spesso, mentre un interruttore sovradimensionato potrebbe ridurre la precisione della protezione. | Corrente nominale, dimensione del telaio, tipo di carico, tolleranza di espansione futura. |
| Potere di interruzione insufficiente | L'interruttore potrebbe non interrompere in modo sicuro un'elevata corrente di guasto nel punto di installazione. | Icu, Ics, calcolo del cortocircuito del sito, capacità del trasformatore. |
| Struttura di installazione errata | L'interruttore potrebbe non essere adatto al quadro o la manutenzione potrebbe risultare scomoda. | Di tipo fisso o estraibile, dimensioni, foratura nel pannello, collegamento sbarre. |
| Impostazione della protezione imprecisa | Uno scarso coordinamento può causare spegnimenti non necessari o il mancato isolamento della zona di guasto corretta. | Impostazioni del tipo di sganciatore, ritardo lungo, ritardo breve, istantaneo e guasto a terra. |
| Supporto tecnico debole | Gli acquirenti potrebbero riscontrare ritardi durante l'installazione, il test o la messa in servizio. | Velocità di risposta del fornitore, disegni, manuali, supporto al cablaggio, servizio post-vendita. |
La scelta di un interruttore automatico aperto ACB professionale inizia dall'impianto elettrico, non dalla pagina del catalogo. Prima di confermare il modello, gli acquirenti dovrebbero raccogliere le informazioni di base del progetto, tra cui tensione nominale, corrente nominale, frequenza, numero di poli, livello di cortocircuito, tipo di armadio, metodo operativo, requisiti di protezione ed esigenze di comunicazione.
La corrente nominale è solitamente il primo parametro menzionato dagli acquirenti. Tuttavia, il potere di interruzione nominale del servizio in cortocircuito è altrettanto importante. Un martello con un potere di interruzione limite elevato ma un potere di interruzione in servizio inferiore potrebbe non essere la scelta migliore per i sistemi industriali esigenti. Per i carichi critici, gli acquirenti dovrebbero prestare attenzione sia ai valori Icu che Ics.
Lo sganciatore merita un'attenzione particolare. Un'unità di protezione di base può essere sufficiente per un semplice pannello di distribuzione, mentre una fabbrica moderna, un data center, un edificio commerciale o un progetto di energia rinnovabile potrebbero richiedere funzioni di protezione e monitoraggio più avanzate. Le impostazioni regolabili possono aiutare a migliorare la selettività tra i dispositivi a monte e a valle.
Un consiglio pratico per i team procurement: quando chiedi un preventivo, invia insieme al fornitore il disegno del quadro, la tensione dell'impianto, la corrente nominale, il numero di poli, il potere di interruzione richiesto, il tipo di installazione e l'elenco degli accessori. Ciò riduce la comunicazione avanti e indietro ed evita errori del modello.
Gli acquirenti spesso confrontano gli ACB con gli MCCB e i VCB. La differenza non riguarda quale sia universalmente migliore. Dipende dal livello di tensione, dall'intervallo di corrente, dalla posizione di installazione, dalla richiesta di protezione, dalle aspettative di manutenzione e dal budget.
Un interruttore automatico scatolato è ampiamente utilizzato per circuiti di alimentazione a corrente inferiore, pannelli di macchinari e applicazioni di distribuzione compatte. È economico, compatto e semplice da installare. Tuttavia, quando la corrente del sistema diventa più elevata e i requisiti di protezione diventano più avanzati, un interruttore automatico aperto ACB diventa più adatto.
Un interruttore automatico in vuoto viene solitamente utilizzato nei sistemi di media tensione. L'estinzione dell'arco avviene all'interno di un'ampolla in vuoto, che è diversa dalla struttura dello scivolo dell'arco d'aria di un ACB. In termini semplici, gli ACB sono comunemente selezionati per la distribuzione principale a bassa tensione, mentre i VCB sono selezionati per la distribuzione a media tensione.
| Tipo di interruttore | Livello di tensione comune | Uso tipico | Vantaggio principale |
|---|---|---|---|
| Interruttore automatico aria ACB | Distribuzione dell'energia a bassa tensione | Pannello di ingresso principale, alimentatore grande, uscita generatore, lato secondario trasformatore | Elevata capacità di corrente, protezione regolabile, manutenzione conveniente, opzioni intelligenti |
| Interruttore automatico scatolato MCCB | Distribuzione a bassa tensione | Circuiti derivati, alimentatori più piccoli, pannelli di macchinari | Dimensioni compatte, costo economico, facilità di installazione |
| Interruttore automatico in vuoto VCB | Distribuzione di media tensione | Sottostazioni, quadri di media tensione, reti elettriche industriali | Forte estinzione dell'arco nel vuoto, adatto per l'interruzione della media tensione |
Un interruttore automatico aperto ACB viene spesso utilizzato ovunque la distribuzione di energia a bassa tensione richieda una forte protezione e una commutazione affidabile. Appare in impianti industriali, edifici commerciali, data center, sale di distribuzione elettrica, ospedali, aeroporti, strutture di trasporto ferroviario, impianti di trattamento delle acque, progetti minerari e sistemi di energia rinnovabile.
Negli impianti di produzione, l'ACB può proteggere la principale linea di ingresso dell'officina. In un edificio commerciale, può fungere da interruttore principale nel quadro di distribuzione a bassa tensione. In un data center, può aiutare a proteggere i percorsi di alimentazione critici in cui i tempi di inattività sono estremamente costosi. Nelle stazioni di energia rinnovabile, gli ACB possono essere utilizzati in armadi di distribuzione a bassa tensione collegati a trasformatori, inverter o sistemi ausiliari.
Il punto comune in tutte queste applicazioni è semplice: il sistema necessita di un dispositivo affidabile in una posizione di protezione chiave. Quando il carico elettrico è elevato, la corrente di guasto è grave e l'ambiente operativo non può tollerare guasti ripetuti, un interruttore automatico in aria ACB adeguatamente selezionato diventa un investimento necessario piuttosto che un componente opzionale.
Un fornitore affidabile dovrebbe fare di più che vendere un martello. Il fornitore deve comprendere le condizioni di lavoro dietro l'ordine. Per gli acquirenti che non sono specialisti in elettricità, questo è ancora più importante. Una comunicazione tecnica chiara può impedire la selezione errata del modello prima dell'inizio della produzione.
Wenzhou Xifa Apparecchiatura Elettrica Co., Ltd. fornisce prodotti elettrici per applicazioni di distribuzione dell'energia, comprese soluzioni ACB con interruttori automatici in aria per sistemi a bassa tensione. Per gli acquirenti, il valore non sta solo nel prodotto in sé, ma anche nella raccomandazione del modello, nella capacità di produzione, nelle opzioni di personalizzazione, nei test di fabbrica e nel supporto comunicativo prima e dopo la consegna.
Quando valutano un fornitore, gli acquirenti dovrebbero porre domande pratiche. Il fornitore può fornire disegni tecnici? Possono consigliare la corrente nominale e il potere di interruzione corretti in base alle informazioni del progetto? Possono supportare strutture di tipo fisso ed estraibile? Possono fornire accessori come comandi a motore, sganciatori a lancio di corrente, sganciatori di minima tensione, contatti ausiliari e sganciatori intelligenti? Possono rispondere rapidamente quando l'installatore ha domande?
| Punto di valutazione del fornitore | Cosa dovrebbe cercare un acquirente |
|---|---|
| Gamma di prodotti | Numerosi valori di corrente, opzioni dei poli, modalità operative e configurazioni degli accessori. |
| Supporto tecnico | Comunicazione chiara su selezione, disegni, cablaggio, installazione e messa in servizio. |
| Controllo di qualità | Ispezione di fabbrica di routine, controlli del funzionamento meccanico, controlli dell'isolamento e verifica delle prestazioni di intervento. |
| Capacità di personalizzazione | Supporto per requisiti specifici del progetto, abbinamento di mobili, accessori ed esigenze di imballaggio. |
| Coordinamento delle consegne | Tempi di consegna ragionevoli, imballaggio per l'esportazione, documenti di spedizione e aggiornamenti degli ordini reattivi. |
Anche un interruttore automatico ACB di alta qualità necessita di un'installazione corretta e di un'ispezione periodica. I dispositivi di protezione elettrica funzionano sotto stress meccanico, termico ed elettrico. Polvere, umidità, collegamenti allentati, grasso invecchiato, usura dei contatti e condizioni operative inadeguate possono ridurre l'affidabilità a lungo termine.
Un piano di manutenzione non deve essere complicato, ma deve essere coerente. Gli operatori devono mantenere il quadro pulito e asciutto, controllare eventuali riscaldamenti anomali, ispezionare il serraggio delle connessioni, verificare il meccanismo di funzionamento e rivedere le registrazioni degli interventi quando disponibili. Per gli ACB di tipo estraibile, il meccanismo di scaffalatura deve essere azionato correttamente per evitare danni meccanici.
In molti casi, il guasto dell'interruttore non è improvviso. Sono presenti segnali di avvertimento, quali rumore insolito, odore di bruciato, scolorimento visibile, azione di chiusura instabile, scatti frequenti fastidiosi o aumento anomalo della temperatura sui terminali. Ignorare questi segnali può trasformare un problema di manutenzione gestibile in un grave incidente elettrico.
Lo scopo principale di un interruttore automatico in aria ACB è proteggere i sistemi di distribuzione dell'alimentazione a bassa tensione da sovraccarico, cortocircuito, guasto a terra e altre condizioni elettriche anomale. Consente inoltre agli operatori di commutare circuiti di grandi dimensioni in sicurezza durante il normale funzionamento o manutenzione.
Un interruttore automatico in aria ACB viene utilizzato principalmente nei sistemi di distribuzione a bassa tensione. Per le applicazioni di media tensione, un interruttore automatico in vuoto VCB è solitamente la scelta più adatta. Gli acquirenti devono verificare la tensione del sistema prima di selezionare il tipo di interruttore.
Gli ACB di tipo fisso sono spesso più compatti ed economici. Gli ACB di tipo estraibile sono più facili da ispezionare, sostituire e manutenere senza importanti smontaggi dell'armadio. Per i sistemi di alimentazione importanti in cui la velocità di manutenzione è importante, spesso è preferibile il tipo estraibile.
Se il sistema richiede protezione regolabile, visualizzazione della corrente, registrazione dei guasti, comunicazione o un migliore coordinamento con altri dispositivi di protezione, uno sganciatore intelligente è una scelta pratica. Per i sistemi più semplici può essere sufficiente uno sganciatore base.
La corrente nominale deve essere selezionata in base alla corrente di carico effettiva, alla capacità del trasformatore, alle dimensioni del cavo, alle condizioni di temperatura e al piano di espansione futuro. Non dovrebbe essere scelto solo indovinando o copiando un vecchio numero di modello.
Il potere di interruzione mostra se l'interruttore può interrompere in sicurezza un'elevata corrente di cortocircuito. Se l'interruttore selezionato ha un potere di interruzione insufficiente, potrebbe guastarsi durante un guasto grave. Questo è uno dei parametri di sicurezza più importanti nella scelta dell'ACB.
SÌ. A seconda delle esigenze del progetto, gli acquirenti possono richiedere valori di corrente, numeri di poli, modalità operative, strutture di installazione, sganciatori, accessori e requisiti di imballaggio diversi. È meglio fornire i dettagli del progetto prima del preventivo.
È necessario fornire tensione nominale, corrente nominale, numero di poli, potere di interruzione, tipo di installazione, modalità operativa, requisiti dello sganciatore, elenco degli accessori, quantità, destinazione del progetto ed eventuali disegni dell'armadio, se disponibili. Ciò aiuta il fornitore a consigliare l'interruttore automatico aria ACB corretto in modo più accurato.
La scelta di un interruttore automatico aperto ACB è una decisione che influisce sulla sicurezza del sistema, sull'efficienza della manutenzione e sui costi operativi a lungo termine. Un interruttore ben abbinato aiuta a proteggere apparecchiature preziose, a ridurre i tempi di inattività non pianificati e a dare al tuo team elettrico maggiore sicurezza nella gestione dei sistemi di distribuzione critici.
Se stai pianificando un progetto di distribuzione a bassa tensione, aggiornando quadri elettrici, acquistando ACB per l'assemblaggio di pannelli o confrontando modelli per un impianto industriale, Wenzhou Xifa Electrical Equipment Co., Ltd. può aiutarti a rivedere i punti chiave di selezione e fornire opzioni di prodotto adatte in base alla tua applicazione.
Per la selezione del modello, i dettagli tecnici, il supporto per i preventivi o i requisiti personalizzati dell'interruttore automatico aria ACB, per favorecontattacioggi e condividi le specifiche del tuo progetto. Il nostro team ti aiuterà a trovare una soluzione pratica, sicura ed economica per il tuo sistema di distribuzione dell’energia.
