In un frenetico data center pieno di migliaia di server, ogni watt di energia consumata deve essere monitorato con precisione. Il gestore della struttura fa affidamento su una rete di contatori per monitorare il consumo di energia, identificare le inefficienze e allocare i costi. Al centro di ciascuno di questi metri si trova aTrasformatore di corrente CT—un sensore senza pretese che esegue silenziosamente uno dei compiti più critici nella misurazione elettrica. Senza questo componente, un monitoraggio accurato della potenza sarebbe quasi impossibile. I trasformatori di corrente sono il ponte essenziale tra il mondo della distribuzione dell'energia ad alta tensione e corrente e l'elettronica sensibile e a bassa potenza dei moderni sistemi di misurazione.
Quindi, cosa rende un trasformatore di corrente CT il sensore chiave per i sistemi di misurazione elettrica? La risposta sta in tre capacità fondamentali: misurazione precisa della corrente in un ampio intervallo dinamico, isolamento galvanico completo tra il circuito primario e l'apparecchiatura di misurazione e la capacità di fornire un'uscita standardizzata a bassa corrente che può essere facilmente elaborata da misuratori e relè di protezione. Questo articolo esplorerà i principi di progettazione, le caratteristiche prestazionali e le considerazioni applicative che rendono i trasformatori di corrente indispensabili nella misurazione elettrica. Dalla fisica dell'induzione magnetica alle sfide pratiche di accuratezza e saturazione, analizzeremo l'ingegneria che consente a questi dispositivi di fornire misurazioni affidabili in qualsiasi cosa, dai sottometri residenziali alle sottostazioni ad alta tensione.

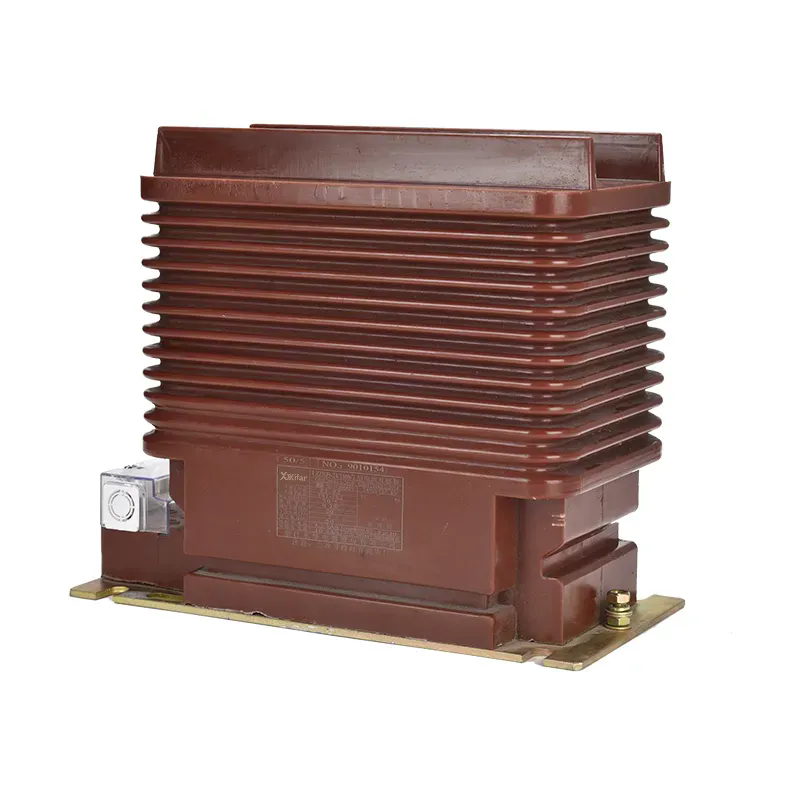

Un trasformatore di corrente CT è un tipo di trasformatore di misura progettato per produrre una corrente ridotta e accuratamente scalata, proporzionale alla corrente che scorre in un conduttore primario. È un dispositivo passivo che funziona secondo il principio dell'induzione elettromagnetica. Il conduttore primario, ovvero il filo che trasporta la corrente da misurare, passa attraverso il nucleo del CT, che in genere è un anello di materiale magnetico ad alta permeabilità come acciaio al silicio o una lega nanocristallina. Questo conduttore primario funge da avvolgimento primario a giro singolo. L'avvolgimento secondario, costituito da numerose spire di filo di rame isolato avvolte attorno al nucleo, fornisce la corrente di uscita. Quando la corrente alternata scorre attraverso il conduttore primario, crea un flusso magnetico variabile nel nucleo. Questo flusso induce una corrente nell'avvolgimento secondario proporzionale alla corrente primaria, scalata dal rapporto spire.
Immagina un trasformatore di corrente come una bilancia di precisione che misura il peso di un elefante pesando un campione piccolo e rappresentativo. La corrente principale è l’elefante: grande e ingombrante. La corrente secondaria è il piccolo campione, facile da misurare e sicuro da gestire. Il rapporto spire del CT determina il fattore di scala. Ad esempio, un TA 1000:5 significa che quando 1000 ampere fluiscono attraverso il circuito primario, 5 ampere fluiranno attraverso il circuito secondario. Questa uscita secondaria standardizzata da 5 A (o 1 A) consente di produrre misuratori, relè e altre apparecchiature di monitoraggio come dispositivi standardizzati e intercambiabili, senza la necessità di essere progettati per le correnti e le tensioni elevate del circuito primario. Questo è il motivo fondamentale per cui il trasformatore di corrente CT costituisce la spina dorsale della moderna misurazione elettrica.
Il materiale del nucleo è un fattore critico nelle prestazioni del CT. Il nucleo deve avere un'elevata permeabilità per concentrare in modo efficiente il flusso magnetico e deve avere una bassa isteresi per ridurre al minimo le perdite. Il nucleo deve inoltre avere una curva di magnetizzazione lineare per garantire che il rapporto tra correnti primarie e secondarie rimanga costante nell'intero intervallo di correnti. AWenzhou Xifa attrezzatura elettrica Co., Ltd.,produciamo nuclei TA per trasformatori di corrente utilizzando acciaio al silicio a grani orientati di alta qualità, selezionato per le sue eccellenti proprietà magnetiche e bassa coercività. L'esperienza della nostra fabbrica nella progettazione dei nuclei e nella tecnologia degli avvolgimenti garantisce che i nostri trasformatori di corrente forniscano prestazioni affidabili e precise in un'ampia gamma di applicazioni.
La sicurezza è il motivo principale per cui i trasformatori di corrente vengono utilizzati nelle applicazioni di misurazione. Collegare direttamente un contatore a un circuito ad alta corrente e alta tensione sarebbe estremamente pericoloso. Il contatore dovrebbe essere valutato per l'intera tensione primaria (che potrebbe essere centinaia di kilovolt) e corrente (che potrebbe essere migliaia di ampere). Ciò sarebbe fisicamente grande, proibitivamente costoso e intrinsecamente pericoloso. Il trasformatore di corrente CT risolve elegantemente questo problema fornendo isolamento galvanico. Non esiste alcun collegamento elettrico diretto tra il circuito primario ed il circuito secondario. Il primario è separato dal secondario dall'isolamento del nucleo e dalla distanza fisica tra gli avvolgimenti. Questo isolamento garantisce che il contatore e l'operatore non siano esposti alle tensioni e correnti pericolose del sistema primario.
Il circuito secondario di un trasformatore di corrente CT è progettato per essere sicuro da utilizzare. L'uscita secondaria tipica è 5 A o 1 A, facilmente gestibile da contatori standard e relè di protezione. Anche la tensione sui terminali secondari viene mantenuta bassa. Questo aspetto della sicurezza non è solo una comodità; è un requisito fondamentale di sicurezza. Il circuito secondario di un TA non deve mai essere aperto mentre il primario è eccitato. Se il circuito secondario è aperto, l'elevata impedenza dei terminali secondari farà aumentare il flusso del nucleo a livelli pericolosi, generando un'alta tensione che può essere letale per il personale e distruttiva per le apparecchiature.
Per le applicazioni di misurazione, questa sicurezza è fondamentale. Un trasformatore di corrente CT consente di installare un contatore in sicurezza in una posizione comoda per la lettura e la manutenzione. Il contatore può essere posizionato in un pannello, montato a parete o anche posizionato distante dal circuito primario. Ciò è particolarmente importante nei moderni data center, impianti industriali ed edifici commerciali dove i sistemi centralizzati di gestione dell'energia richiedono misurazioni accurate in più punti. Il nostro stabilimento di Xifa progetta i suoi trasformatori di corrente CT tenendo presente la sicurezza, utilizzando materiali isolanti di alta qualità e una struttura robusta per garantire un isolamento affidabile per tutta la vita del prodotto.
Per qualsiasi applicazione di misurazione, la precisione è il parametro prestazionale più critico. La precisione di un trasformatore di corrente TA è espressa in termini di classe di precisione, che definisce l'errore ammissibile nel rapporto tra le correnti primarie e secondarie e lo sfasamento consentito. La classe di precisione è specificata da una combinazione di una lettera e un numero. Per le applicazioni di misurazione, le classi di precisione più comuni sono 0,1, 0,2, 0,5, 1 e 3. Il numero indica l'errore percentuale massimo alla corrente nominale. Ad esempio, un TA di classe 0,5 ha un errore di rapporto massimo dello 0,5% alla corrente nominale.
Anche lo sfasamento è fondamentale per una misurazione accurata della potenza. In un sistema trifase, gli errori di fase nei TA possono causare errori significativi nella misura della potenza attiva e reattiva. La classe di precisione definisce anche lo spostamento di fase massimo. Ad esempio, un TA di classe 0,5 ha uno sfasamento massimo di 20 minuti (0,33 gradi). La classe di precisione viene misurata con un carico specifico (carico) e con una percentuale specifica della corrente nominale (tipicamente 100%). La precisione di una TC non è costante su tutto il suo intervallo; in genere è più preciso alla corrente nominale e si degrada a correnti molto basse e a correnti superiori al valore nominale.
La tabella seguente riassume le classi di precisione e le loro tipiche applicazioni di misurazione.
| Classe di precisione | Errore rapporto massimo | Spostamento di fase massimo | Applicazione tipica |
| 0.1 | 0,1% | 5 minuti | Misurazione di precisione, calibrazione, standard |
| 0.2 | 0,2% | 10 minuti | Misurazione dei ricavi ad alta precisione |
| 0.5 | 0,5% | 20 minuti | Misurazione commerciale e industriale |
| 1.0 | 1,0% | 60 minuti | Misurazione per scopi generali |
| 3.0 | 3,0% | Non specificato | Solo indicativo |
La scelta della classe di precisione corretta è una decisione fondamentale. Per le applicazioni di misurazione dei ricavi, in cui le misurazioni vengono utilizzate per la fatturazione, è essenziale una precisione maggiore (0,1 o 0,2). Per la misurazione secondaria e il monitoraggio generale, in genere è sufficiente un TA di classe 0,5 o 1,0. La classe di precisione richiesta dipende anche dal carico del contatore. Il misuratore deve avere un carico sufficientemente basso da garantire che il CT funzioni entro i limiti di precisione specificati. Noi di Wenzhou Xifa Electrical Equipment Co., Ltd. offriamo una gamma completa di classi di precisione TA per trasformatori di corrente per soddisfare le esigenze dei nostri clienti, dalla misurazione dei ricavi ad alta precisione alle applicazioni di monitoraggio generale.
Uno dei principali vantaggi di un trasformatore di corrente CT è la sua capacità di misurare accuratamente le correnti in un ampio intervallo, da piccole correnti frazionarie a grandi correnti di sovraccarico. Questa gamma dinamica è essenziale per i moderni sistemi di misurazione elettrica, che devono misurare con precisione il consumo di energia durante i periodi di carico sia leggero che pesante. La gamma dinamica di un CT è determinata principalmente dal materiale del nucleo e dal design dell'avvolgimento. Il nucleo deve essere in grado di funzionare linearmente su un'ampia gamma di densità di flusso. L'avvolgimento deve essere progettato per ridurre al minimo l'induttanza di dispersione e per fornire un rapporto spire stabile.
Il materiale del nucleo è il fattore più critico per ottenere un'ampia gamma dinamica. Il nucleo deve avere una curva di magnetizzazione lineare, nel senso che la densità di flusso è proporzionale alla forza magnetizzante, fino al punto di saturazione. Un nucleo ad alta permeabilità, come l'acciaio al silicio a grani orientati, ha una regione relativamente lineare su un'ampia gamma di correnti. Il nucleo deve inoltre avere una bassa coercività per ridurre al minimo l'isteresi e garantire che il CT mantenga la sua precisione nel tempo. Il materiale del nucleo è inoltre selezionato per avere un'elevata densità di flusso di saturazione per impedire la saturazione del nucleo in condizioni di guasto. Anche la geometria centrale è importante; un nucleo con un'ampia sezione trasversale può gestire un flusso maggiore senza saturarsi.
Anche il design dell'avvolgimento influisce sulla gamma dinamica. L'avvolgimento secondario è tipicamente avvolto con un gran numero di spire per produrre un'elevata tensione di uscita per ampere di corrente primaria. Questa elevata sensibilità consente al TA di misurare con precisione piccole correnti. L'avvolgimento è progettato per ridurre al minimo l'induttanza di dispersione, che può causare errori alle alte frequenze e durante le condizioni transitorie. L'isolamento tra le spire deve essere robusto per evitare cortocircuiti. L'avvolgimento deve inoltre essere progettato per gestire la corrente nominale senza surriscaldarsi. Il nostro stabilimento di Wenzhou Xifa Electrical Equipment Co., Ltd. utilizza tecniche di avvolgimento avanzate e materiali di alta qualità per garantire che il nostro trasformatore di corrente CT fornisca un'ampia gamma dinamica e prestazioni costanti nell'intero intervallo operativo.
La progettazione del nucleo e dell'avvolgimento deve tenere conto anche dell'effetto del carico. Il carico è l'impedenza del circuito secondario, compreso il contatore, i cavi e i terminali di collegamento. Un carico elevato può ridurre la gamma dinamica effettiva del TA e può causare saturazione a correnti relativamente basse. È importante selezionare un CT con una valutazione adeguata all'onere previsto. Un CT con un coefficiente di carico elevato avrà un nucleo più grande e più spire, con conseguente gamma dinamica più ampia. Il nostro team tecnico può aiutarvi a calcolare l'onere appropriato per la vostra richiesta.
Due fattori critici che influenzano la precisione e le prestazioni di un trasformatore di corrente CT sono il carico e la saturazione. Il carico è l'impedenza totale del circuito secondario, compreso il contatore, i cavi di collegamento e i punti terminali. Se il carico è troppo elevato, la tensione di uscita del TA sarà costretta ad aumentare, provocando un aumento del flusso del nucleo, che può portare alla saturazione. La saturazione si verifica quando la densità di flusso del nucleo raggiunge la densità di flusso massima del materiale, oltre la quale un aumento della corrente primaria non comporta un aumento proporzionale della corrente secondaria. Ciò fa sì che il CT produca un segnale di uscita distorto, portando a misurazioni imprecise.
La relazione tra carico e saturazione è una considerazione critica di progettazione. Un CT è classificato per un carico specifico, tipicamente espresso in VA (volt-ampere). Ad esempio, un TA con una potenza nominale di 5 VA può pilotare un circuito secondario con un'impedenza totale fino a 0,2 ohm a 5 A (poiché P = I²R). Se il carico supera questo valore nominale, il TA potrebbe saturarsi con una corrente primaria inferiore, limitandone la gamma dinamica e causando errori di misurazione. È essenziale selezionare un TA con un carico nominale superiore al carico effettivo del contatore e dei cavi di collegamento.
Per garantire una misurazione accurata, il CT deve essere utilizzato ben al di sotto del suo punto di saturazione. Il margine tra il flusso operativo e il flusso di saturazione è chiamato "margine di saturazione". Un TA con un margine di saturazione elevato sarà più resistente alla saturazione e manterrà la sua precisione su un intervallo di correnti più ampio. Il margine di saturazione è determinato dal materiale del nucleo, dalla geometria del nucleo e dal numero di spire. I TA progettati per applicazioni di misurazione hanno in genere un margine di saturazione elevato per garantire che possano gestire i sovraccarichi senza perdita di precisione. La tabella seguente illustra l'effetto del carico sulla precisione della misurazione di un tipico trasformatore di corrente TA.
| Carico (% del valore nominale) | Errore di misurazione (%) | Effetto |
| 25% | 0,1% | Entro le specifiche, misurazione accurata |
| 50% | 0,15% | Entro le specifiche, misurazione accurata |
| 100% | 0,3% | All'onere nominale, leggero aumento dell'errore |
| 150% | 1,5% | Onere eccessivo, errore significativo |
| 200% | 5,0% | Grave saturazione, misurazione inaffidabile |
L'onere va sempre attentamente calcolato e verificato in fase di progettazione di un sistema di contabilizzazione. Una TC con un valore VA più elevato può gestire un onere maggiore, ma è anche più grande e più costosa. Un CT con un valore VA inferiore è più piccolo e meno costoso, ma è più sensibile al carico e può saturarsi sotto carichi pesanti. Xifa offre una gamma di trasformatori di corrente CT con diversi valori di carico per soddisfare i requisiti specifici delle diverse applicazioni di misurazione. Il nostro team tecnico può aiutarvi a selezionare il CT giusto per la vostra applicazione.
La scelta del giusto trasformatore di corrente TA per un'applicazione di misurazione implica una valutazione sistematica dei requisiti di corrente, tensione e precisione del sistema. Il seguente quadro di selezione fornisce un approccio passo passo per garantire che il CT sia specificato correttamente. Il primo passo è determinare l'intervallo di corrente primaria. Il TA deve essere in grado di misurare con precisione la corrente operativa massima e deve anche essere in grado di sopportare la corrente di guasto massima senza danni. La corrente nominale del TA dovrebbe essere scelta in modo che sia circa il 60-80% della corrente di carico massima prevista, fornendo un certo margine per la futura crescita del carico. Dovrebbe essere considerata anche la gamma dinamica del TA, assicurandosi che possa misurare con precisione le correnti minima e massima.
Il secondo passo è determinare la classe di precisione richiesta. Per la misurazione dei ricavi è richiesta una classe di precisione elevata (0,1 o 0,2). Per il conteggio parziale e il monitoraggio generale può essere sufficiente una classe di precisione inferiore (0,5 o 1,0). Anche la classe di precisione deve essere adattata al carico del contatore. Il terzo passo è determinare l’onere. Il carico deve essere calcolato in base all'impedenza di ingresso del contatore, alla lunghezza dei cavi di collegamento e all'impedenza di eventuali dispositivi intermedi. Il CT deve avere una valutazione dell'onere maggiore dell'onere calcolato.
La tabella seguente riassume i principali criteri di selezione e fornisce i valori tipici per un trasformatore di corrente TA.
| Criterio di selezione | Considerazioni | Valori tipici |
| Corrente primaria (A) | Corrente massima di carico continuo | 50, 100, 200, 400, 800, 1000, 2000 |
| Corrente secondaria (A) | Uscita standard per contatori | 5 A o 1 A |
| Classe di precisione | Precisione di misurazione richiesta | 0,1, 0,2, 0,5, 1,0 |
| Onere (VA) | Impedenza totale del circuito secondario | 2.5, 5, 10, 15, 30 |
| Livello di isolamento | Tensione nominale del circuito primario | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Frequenza (Hz) | Frequenza di rete | 50 Hz o 60 Hz |
Ulteriori fattori da considerare includono il livello di isolamento, la frequenza e la temperatura ambiente. Il TA deve essere progettato per il livello di tensione del circuito primario. Per le applicazioni ad alta tensione, il TA deve avere un isolamento e distanze superficiali adeguati. Il TA deve essere progettato per la frequenza di rete (50 Hz o 60 Hz). La temperatura ambiente influisce sulle prestazioni del CT e sulla sua capacità di dissipare il calore. Presso Xifa produciamo trasformatori di corrente CT per un'ampia gamma di applicazioni, dalla distribuzione a bassa tensione alla misurazione delle sottostazioni ad alta tensione. I nostri prodotti sono progettati per soddisfare gli standard internazionali pertinenti e sono rigorosamente testati per garantire prestazioni affidabili.
Domanda 1: Qual è la differenza tra un trasformatore di corrente e un trasformatore di tensione?
Risposta: Per misurare la corrente viene utilizzato un trasformatore di corrente (CT) collegato in serie al circuito. Per misurare la tensione viene utilizzato un trasformatore di tensione (TV) collegato in parallelo. Il TA produce una corrente secondaria proporzionale alla corrente primaria, mentre il TV produce una tensione secondaria proporzionale alla tensione primaria. Sono entrambi trasformatori di misura utilizzati per la misurazione e la protezione. Il trasformatore di corrente CT è il sensore chiave per misurare la corrente nei sistemi di alimentazione.
Domanda 2: Posso installare un trasformatore di corrente CT con qualsiasi orientamento?
Risposta: Sebbene un trasformatore di corrente CT possa essere installato nella maggior parte degli orientamenti, in genere si consiglia di seguire le linee guida del produttore. L'orientamento non influisce in modo significativo sulla precisione alle normali correnti operative. Tuttavia, per applicazioni ad alta precisione, è consigliabile assicurarsi che il nucleo non sia soggetto a vibrazioni o campi magnetici eccessivi. Per i TA split-core, è necessario prestare attenzione per garantire che il nucleo sia adeguatamente chiuso e fissato per mantenere la precisione.
Domanda 3: Come scelgo tra un TA secondario da 5 A e un TA da 1 A?
Risposta: La scelta tra un trasformatore di corrente secondario TA da 5 A e 1 A dipende dall'apparecchiatura di misura e dalla distanza tra il TA e il contatore. Un'uscita da 5 A è più comune e fornisce un livello di segnale più elevato, che può essere vantaggioso in ambienti rumorosi. Un'uscita da 1 A viene spesso utilizzata per la trasmissione a lunga distanza poiché la corrente inferiore riduce la caduta di tensione nei cavi. La maggior parte dei contatori moderni supporta ingressi sia da 5 A che da 1 A. La nostra fabbrica può fornire indicazioni sulla scelta ottimale per la vostra applicazione specifica.
Domanda 4: Cosa causa la saturazione di un trasformatore di corrente CT?
Risposta: un trasformatore di corrente TA si satura quando il flusso magnetico nel nucleo raggiunge il suo limite massimo. Ciò si verifica generalmente quando la corrente primaria supera di molto la capacità nominale del TA o quando il carico secondario è troppo elevato. La saturazione può essere causata anche da un'elevata componente continua nella corrente primaria o da un'eccessiva frequenza del sistema. Quando un TA si satura, la sua corrente di uscita diventa distorta e non proporzionale alla corrente primaria, portando a misurazioni imprecise e potenziali malfunzionamenti della protezione. La nostra fabbrica testa ciascun TA per verificarne le caratteristiche di saturazione per garantire prestazioni affidabili in condizioni di guasto.
Domanda 5: Quali sono i vantaggi dell'utilizzo di un CT split-core per la misurazione?
Risposta: Un trasformatore di corrente TA apribile offre numerosi vantaggi, in particolare per le installazioni di retrofit. Il nucleo può essere aperto e bloccato attorno al conduttore primario senza scollegare il conduttore. Ciò rende l'installazione molto più semplice e veloce, soprattutto negli impianti esistenti dove la disconnessione è difficile o costosa. I TA apribili sono utili anche per applicazioni di monitoraggio temporaneo. Tuttavia, i TA split-core hanno in genere una precisione inferiore rispetto ai TA solid-core della stessa classe. Per le applicazioni ad alta precisione, è preferibile un CT a nucleo solido. I nostri prodotti CT trasformatori di corrente split-core sono progettati per fornire una buona precisione offrendo al tempo stesso la comodità di una facile installazione.
I trasformatori di corrente sono gli eroi sconosciuti dei sistemi di misurazione elettrica. Svolgono la funzione fondamentale di misurare con precisione correnti elevate garantendo al tempo stesso la sicurezza del personale e delle apparecchiature. La loro capacità di fornire isolamento galvanico, produrre un'uscita standardizzata a bassa corrente e funzionare in modo affidabile su un ampio intervallo dinamico li rende indispensabili per le moderne applicazioni di monitoraggio, fatturazione e protezione dell'energia. Dalla fisica dell'induzione magnetica alle considerazioni pratiche sul carico e sulla saturazione, il trasformatore di corrente CT è una testimonianza della potenza di un'ingegneria semplice e robusta.
La scelta del trasformatore di corrente CT giusto per la tua applicazione richiede un'attenta considerazione della precisione, del carico e dei requisiti di sistema. Comprendendo questi fattori, puoi garantire che il tuo sistema di misurazione fornisca i dati affidabili e accurati necessari per una gestione efficace dell'energia. AWenzhou Xifa attrezzatura elettrica Co., Ltd., ci impegniamo a fornire trasformatori di corrente CT di alta qualità in grado di soddisfare i requisiti di misurazione più esigenti. I nostri prodotti sono progettati e realizzati secondo gli standard più elevati, garantendo prestazioni affidabili per tutta la durata dell'installazione.
