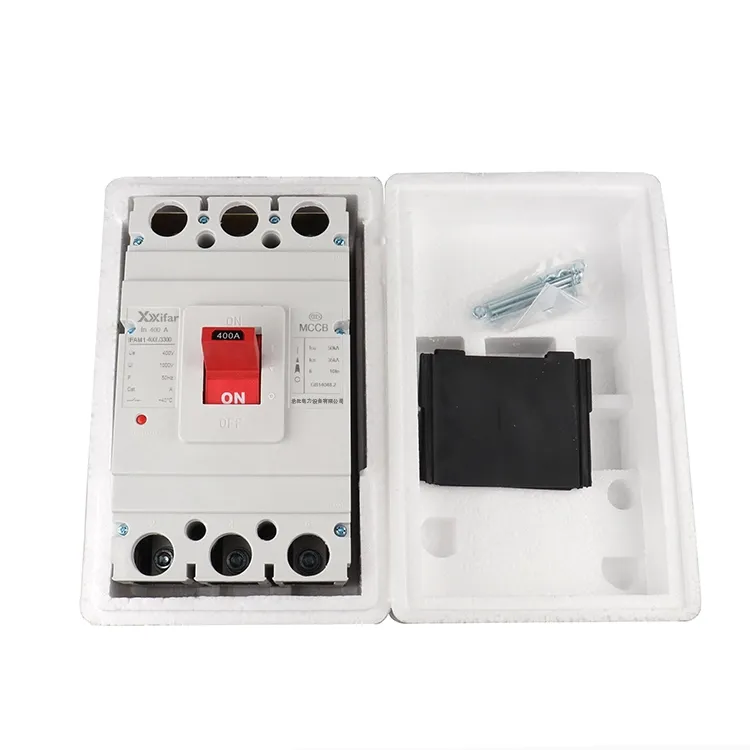

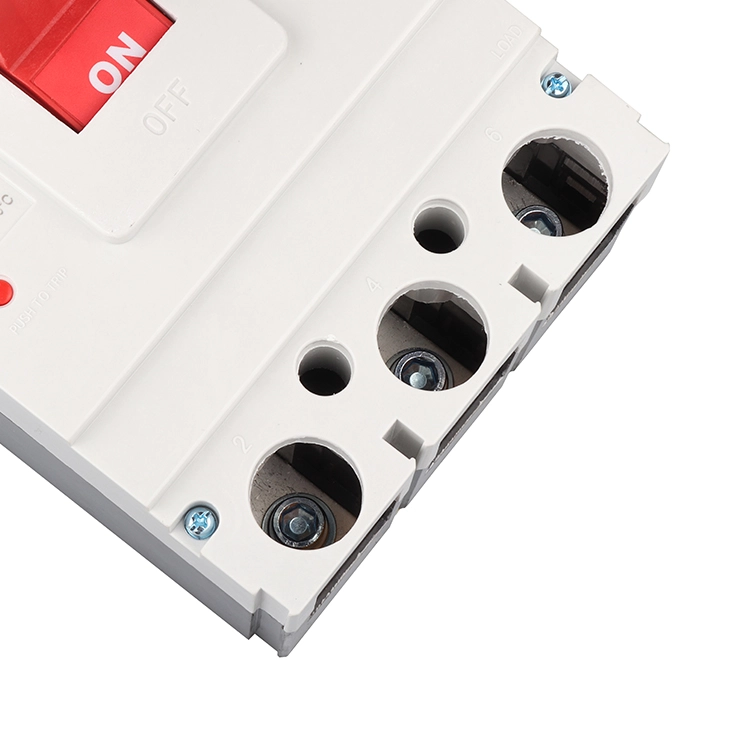

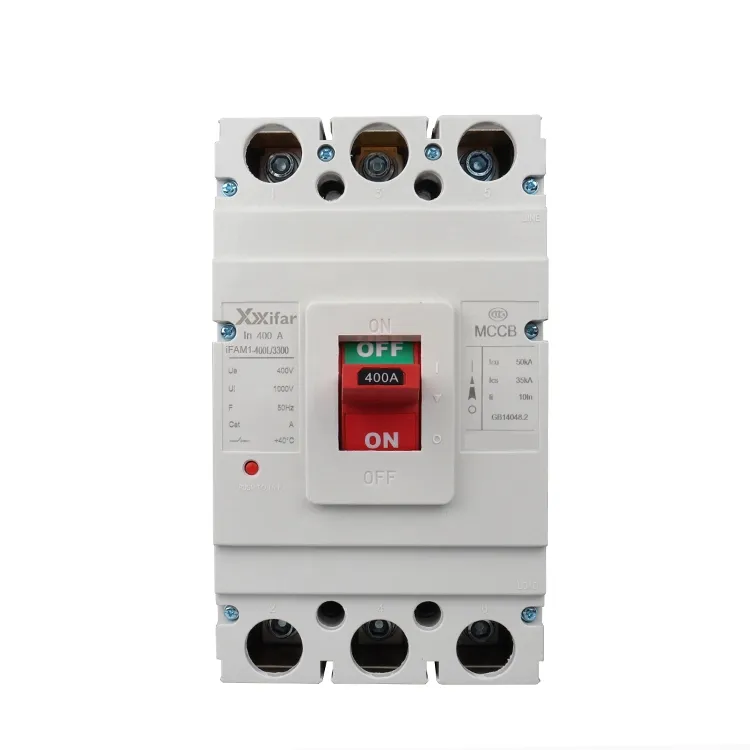

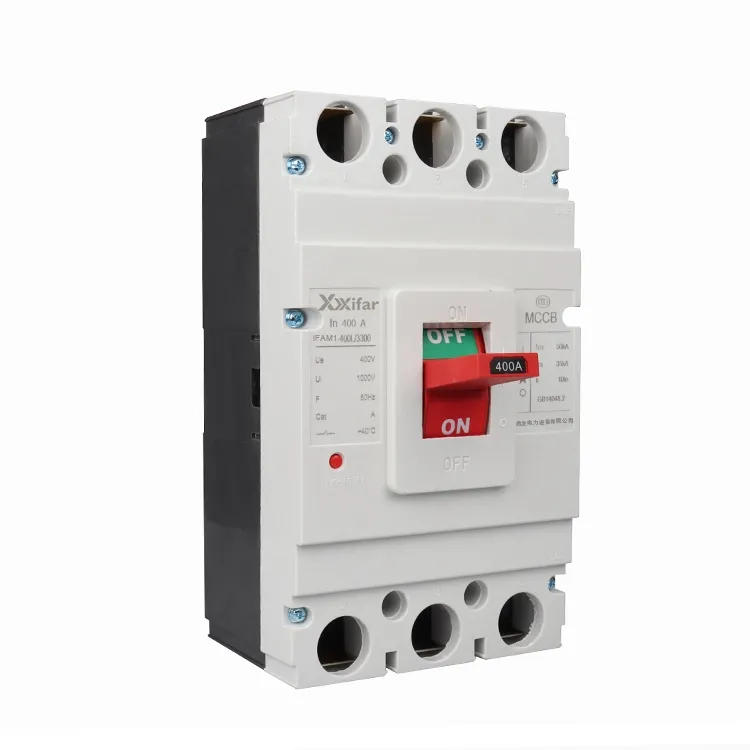

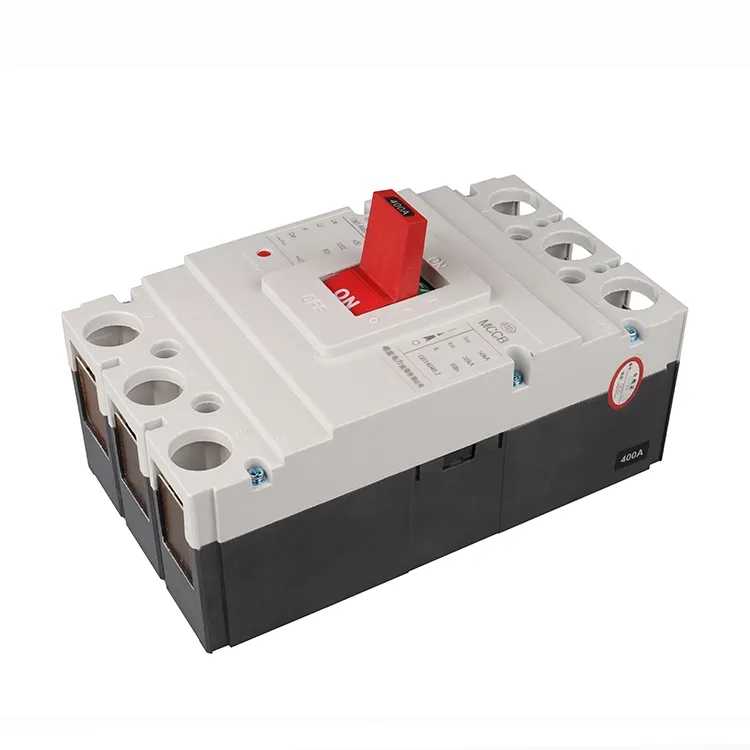

Interruttore con custodia stampata chiusa Mccb 400a 3p

Un interruttore scatolato stampato chiuso da 400a 3p mccb è un tipo di interruttore con un involucro isolante stampato e isolamento dell'aria. Viene comunemente installato e applicato nei sistemi di distribuzione a bassa tensione per interrompere o isolare sia le correnti normali che le correnti di guasto entro l'intervallo nominale, contribuendo a proteggere cavi e apparecchiature elettriche. I metodi di sgancio comuni per l'interruttore scatolato scatolato A 400a 3p mccb includono sganciatori solo magnetici, magnetotermici ed elettronici.

Un viaggio solo magnetico funziona esclusivamente in condizioni di cortocircuito. In altre parole, l'interruttore scatolato chiuso da 400a 3p mccb scatta solo quando si verifica un guasto come un cortocircuito. Questo tipo viene spesso utilizzato nei circuiti di riscaldamento o nei circuiti dei motori dove è già fornita una protezione da sovraccarico separata.

Gli sganciatori magnetotermici rispondono sia ai cortocircuiti che alle sovracorrenti sostenute. Se la corrente supera i 400 A per un certo periodo o si verifica un cortocircuito, l'interruttore scatolato chiuso da 400 A 3p mccb scatterà. Poiché combina due meccanismi di protezione, a volte viene definito sgancio combinato o doppio su un interruttore con custodia stampata chiusa da 400 a 3p mccb, comunemente applicato nella distribuzione generale dell'alimentazione.

Gli sganciatori elettronici rappresentano una soluzione più avanzata e matura. Con questo tipo, è possibile regolare parametri quali pickup magnetico, impostazioni termiche e ritardo di intervento, rendendo l'interruttore scatolato chiuso 400a 3p mccb adatto a una gamma più ampia di applicazioni. Tuttavia, questa maggiore flessibilità di solito comporta un costo più elevato.

Oltre a queste tipologie, esistono interruttori scatolati specificatamente progettati per la protezione dei motori. Per tali applicazioni, l'impostazione dell'intervento magnetico è generalmente più elevata, ovvero oltre dieci volte la corrente nominale, in modo che l'interruttore automatico scatolato possa sopportare l'elevata corrente di spunto durante l'avvio del motore senza intervenire inutilmente, fornendo comunque protezione in condizioni di guasto.

Parametro dell'interruttore con custodia stampata chiusa 400a 3p mccb:

Funzioni degli accessori per interruttori con custodia stampata chiusa 400a 3p mccb

Gli accessori estendono e completano le funzioni di base di un interruttore scatolato stampato chiuso da 400 a 3 poli. Aggiungono opzioni di controllo e migliorano le funzionalità di protezione per renderli parte integrante del dispositivo. Gli accessori comuni di un interruttore scatolato chiuso con scatola stampata da 400 A 3 poli includono contatti ausiliari, contatti di allarme, sganciatori a derivazione, sganciatori di sottotensione, comandi a motore e manopole rotanti esterne.

1) Contatti ausiliari

I contatti ausiliari vengono utilizzati principalmente per indicare se l'interruttore scatolato scatolato 400a 3p mccb è aperto o chiuso, ma non mostrano se si è verificato un guasto. Sono collegati al circuito di controllo. Per gli interruttori automatici scatolati, di taglia pari o superiore a 400 A, sono disponibili configurazioni di due contatti normalmente aperti e due normalmente chiusi con una corrente termica di circa 6 A. Una dimensione del telaio di 100 A utilizza in genere un contatto di commutazione a interruzione singola, mentre 225 A e 250 A e adotta una struttura di contatto a ponte con una corrente termica convenzionale di circa 3 A.

2) Contatti di allarme

I contatti di allarme sono progettati per segnalare quando l'interruttore scatolato scatolato 400a 3p mccb scatta automaticamente a causa di guasti quali sovraccarico, cortocircuito o sottotensione. La loro corrente operativa è generalmente di 380 V CA a 0,3 A o di 220 V CC a 0,15 A, ma di solito non supera 1 A. Tuttavia, la corrente termica rientra generalmente nell'intervallo compreso tra 1 e 2,5 A.

3) Sganciatore di derivazione

Un'unità di sgancio a derivazione consente di aprire da remoto l'interruttore scatolato scatolato da 400a 3p. La sua tensione operativa può essere indipendente dalla tensione del circuito principale. È destinato a un servizio di breve durata e il tempo di eccitazione della bobina normalmente non deve superare un secondo, altrimenti la bobina potrebbe danneggiarsi.

Per evitare che la bobina si bruci, un microinterruttore è collegato in serie alla bobina a lancio di corrente. Quando la bobina viene eccitata, l'armatura viene attratta, il che fa sì che il microinterruttore cambi da uno stato normalmente chiuso a uno normalmente aperto. Ciò interrompe il circuito di controllo, quindi anche se il pulsante viene tenuto premuto, la bobina non rimarrà eccitata. Questo design protegge efficacemente la bobina dal surriscaldamento. Una volta ripristinato e chiuso nuovamente l'interruttore scatolato stampato 400a 3p mccb, il microinterruttore ritorna nella sua posizione normalmente chiusa. Gli sganciatori a lancio di corrente sono disponibili in varie tensioni e frequenze di controllo per adattarsi a diverse applicazioni.

4) Rilascio di sottotensione

Lo sganciatore di sottotensione viene utilizzato per proteggere i circuiti e le apparecchiature di alimentazione da condizioni di bassa tensione. La sua bobina è collegata al lato alimentazione dell'interruttore scatolato e l'interruttore può essere chiuso solo quando la bobina è eccitata. Se la tensione è troppo bassa, l'interruttore scatolato stampato chiuso da 400 A 3 p non può essere chiuso. È importante garantire che la tensione del sistema corrisponda alla tensione nominale dello sganciatore di sottotensione. Il campo operativo è tipicamente compreso tra il 70% e il 35% della tensione nominale. Questi dispositivi sono disponibili anche con diversi valori di tensione e frequenza per varie applicazioni.

5) Meccanismo di azionamento del motore

I comandi a motore vengono utilizzati per la chiusura e l'apertura automatica e remota degli interruttori automatici. Ne esistono due tipi principali, quelli a motore e quelli elettromagnetici. I meccanismi motorizzati sono generalmente utilizzati per gli MCCB degli interruttori automatici scatolati con un telaio da 400 A e superiore, mentre gli operatori elettromagnetici sono più adatti per gli MCCB da 225 A e inferiori.
