Se utilizzato insieme a carta isolante e altri materiali isolanti, l'olio per trasformatori consente una struttura isolante più compatta. Ciò aiuta a ridurre le dimensioni complessive delle apparecchiature e i costi di produzione mantenendo al tempo stesso un'elevata affidabilità elettrica.
L'olio del trasformatore trasferisce il calore in modo molto più efficace dell'aria, consentendo una rapida rimozione del calore operativo dal nucleo e dagli avvolgimenti. Questa efficiente capacità di raffreddamento contribuisce a prestazioni stabili e prolunga la durata del trasformatore a olio da 35 kv sz1110000 kva con oltc.
L'olio agisce come una barriera protettiva che isola i materiali isolanti interni dall'umidità e dall'ossigeno nell'atmosfera. Di conseguenza, il processo di invecchiamento della carta isolante viene notevolmente rallentato. Aiuta a prolungare la vita operativa del trasformatore in olio da 35 kv sz1110000 kva con oltc.
Il sistema di raffreddamento dell'olio controlla efficacemente l'aumento della temperatura durante il funzionamento. Ciò consente al trasformatore immerso in olio da 35 kV 10.000 kva di gestire condizioni di sovraccarico temporanee e soddisfare i requisiti di picco della domanda di potenza senza compromettere l'affidabilità.
Nonostante questi vantaggi, anche i trasformatori immersi in olio da 35 kv 10.000 kva presentano alcune limitazioni. Per garantire prestazioni a lungo termine sono necessari test e manutenzione regolari dell'olio. Inoltre, la presenza di olio isolante introduce considerazioni ambientali e di sicurezza antincendio che devono essere affrontate attraverso adeguate pratiche di progettazione, installazione e manutenzione.
|
Nome del prodotto |

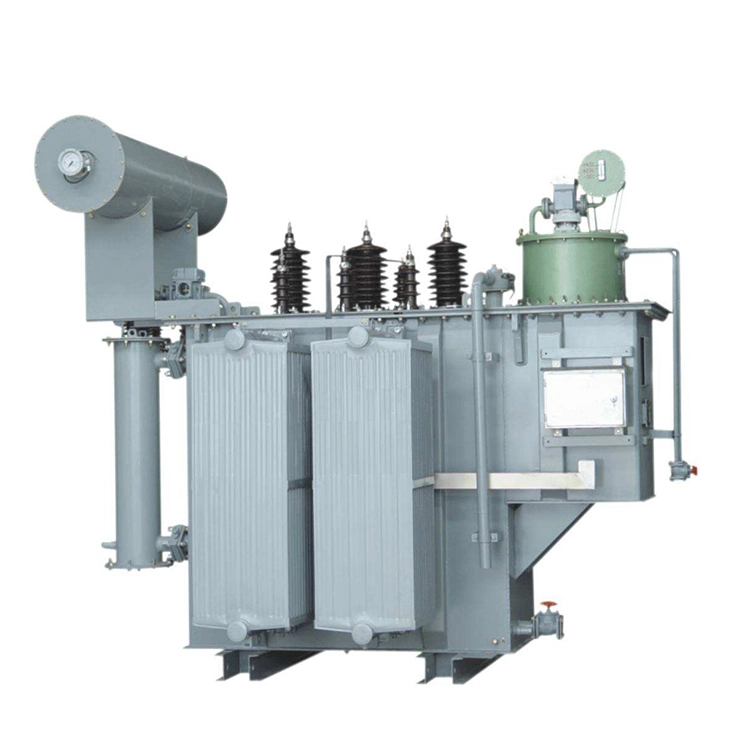

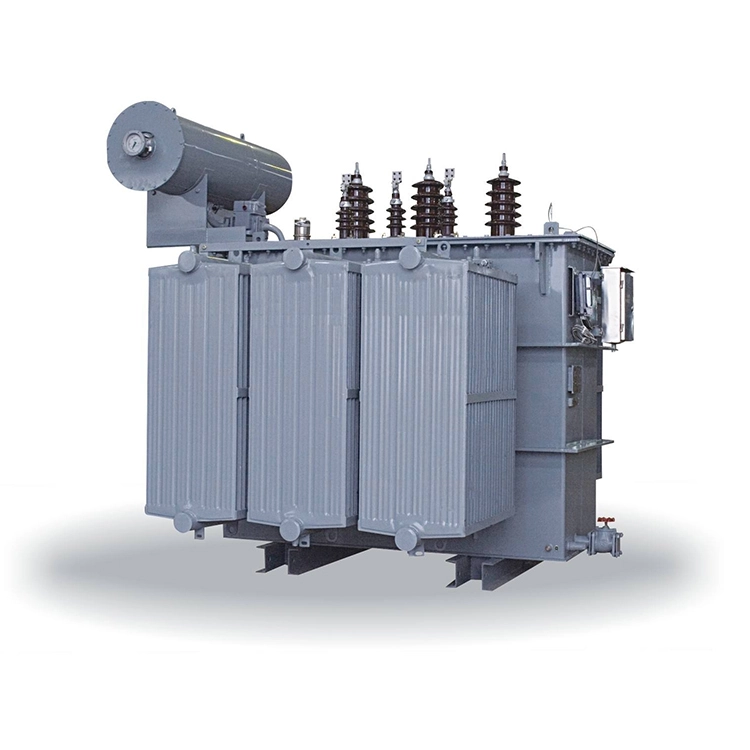

Trasformatore olio 35kv sz1110000 kva con oltc |
|
|
Potenza nominale |
10000kVA |
|
|
Massimo. Tensione di lavoro |
40,5 kV |
|
|
Rapporto di tensione |
35/11 kV, 35/10 kV, 35/6,6 kV, 35/6,3 kV |
|
|
Gruppo vettoriale |
YNd11 |
|
|
Tocca Cambia |
Tipo |
OLTC |
|
Gamma di tensione ad alta tensione |
±5×1,25%; ±8×1,25% |
|
|
Nessuna perdita di carico |
8700 W± 15% |
|
|
Perdita di carico |
45.300 W± 15% |
|
|
Nessuna corrente di carico |
≤ 0,35% |
|
|
Impedenza |
8,5%± 10% |
|
La corretta manutenzione di un trasformatore a olio da 35 kv sz1110000 kva con oltc è essenziale per mantenere le prestazioni di isolamento e l'efficienza di raffreddamento. Le seguenti ispezioni dovrebbero essere effettuate regolarmente:
L'olio del trasformatore deve essere testato ogni sei mesi per verificare la perdita dielettrica e il contenuto di umidità. Se il valore della perdita dielettrica supera il limite consigliato, l'olio deve essere filtrato o sostituito per mantenere prestazioni di isolamento affidabili.
La temperatura massima dell'olio di un trasformatore immerso in olio da 35 kv 10.000 kva dovrebbe normalmente rimanere inferiore a 85 °C durante il funzionamento. Se la temperatura supera i 95°C. È necessario ispezionare il sistema di raffreddamento per individuare radiatori bloccati, ventole difettose o polvere accumulata e pulire le superfici di raffreddamento quando necessario.
La resistenza di isolamento dovrebbe essere misurata almeno una volta all'anno. Il trasformatore in olio da 35 kv sz1110000 kva con oltc è considerato in buone condizioni quando la resistenza dell'avvolgimento ad alta tensione verso terra supera i 2000 MΩ e la resistenza dell'avvolgimento a terra a bassa tensione supera i 500 MΩ.
Se il relè del gas funziona, verificare innanzitutto che il livello dell'olio rientri nell'intervallo normale. Dopo aver escluso come causa il basso livello dell'olio, è necessario eseguire ulteriori controlli per determinare se si è verificata la generazione interna di gas o un altro guasto.
