A Interruttore automatico in vuoto (VCB)è uno dei dispositivi di commutazione più affidabili e ampiamente utilizzati nei sistemi di alimentazione a media tensione. Utilizzando il vuoto come mezzo di estinzione dell'arco, i VCB offrono prestazioni di isolamento superiori, lunga durata, manutenzione minima, ed eccellente compatibilità ambientale.
In questa guida approfondita te lo spiegheremocos'è un interruttore automatico in vuoto, come funziona, suocomponenti chiave, vantaggi rispetto ad altri interruttori automatici, Eapplicazioni tipiche. Questo articolo è progettato per aiutare gli ingegneri, Gli appaltatori EPC e i decisori dei sistemi energetici comprendono chiaramente perché i VCB sono diventati la scelta preferita nelle moderne reti elettriche.

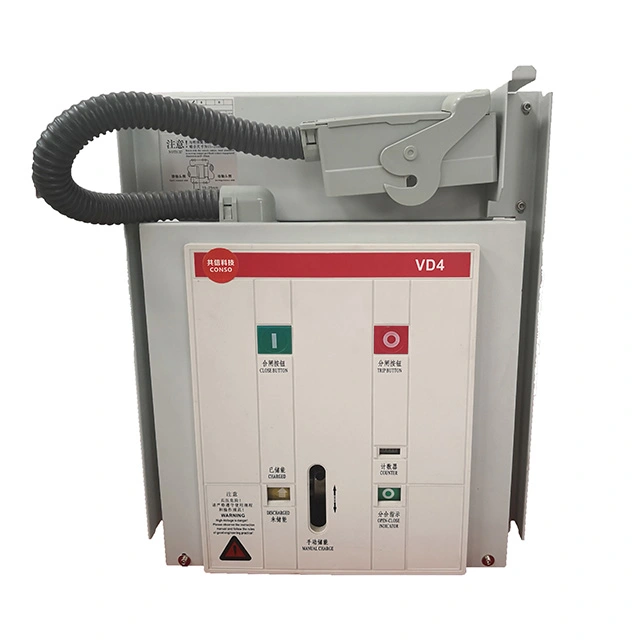

A Interruttore automatico in vuoto (VCB)è un tipo di quadro elettrico progettato per proteggere i circuiti elettrici interrompendoli flusso di corrente in condizioni normali e di guasto. A differenza degli interruttori automatici per petrolio o gas, un VCB utilizza aambiente ad alto vuotocome mezzo di estinzione dell'arco.
Quando i contatti all'interno dell'interruttore si separano, l'arco elettrico generato si estingue rapidamente nel vuoto per l'assenza di ionizzabili particelle. Ciò rende gli interruttori automatici in vuoto estremamente efficienti e sicuri per le gamme di media tensione, tipicamente daDa 3,3 kV a 36 kV.
Il principio di funzionamento di un interruttore automatico in vuoto si basa surapido recupero della rigidità dielettrica nel vuoto. Quando si verifica un guasto, il meccanismo dell'interruttore separa i contatti all'interno di un'ampolla sotto vuoto sigillata.
Questa efficiente estinzione dell'arco è il motivo per cui sono noti gli interruttori automatici in vuotoelevato potere di interruzioneElunga durata elettrica.
| Componente | Funzione |
|---|---|
| Interruttore sottovuoto | Estingue l'arco e interrompe il flusso di corrente |
| Contatti fissi e mobili | Condurre e interrompere la corrente elettrica |
| Meccanismo operativo | Fornisce energia meccanica per aprire e chiudere i contatti |
| Custodia isolante | Garantisce l'isolamento elettrico e la sicurezza |
| Circuito di controllo | Gestisce la logica di intervento, chiusura e protezione |
Rispetto alle tecnologie tradizionali, gli interruttori in vuoto forniscono una soluzione equilibrata per prestazioni, sostenibilità e costo del ciclo di vita.
| Caratteristica | VCB | SF₆ CB | Olio CB |
|---|---|---|---|
| Arco medio | Vuoto | SF₆Gas | Olio |
| Manutenzione | Molto basso | Medio | Alto |
| Impatto ambientale | Ecologico | Alto (gas serra) | Rischio di inquinamento |
| Tensione tipica | Fino a 36kV | Fino a 800 kV | Fino a 33 kV |
Gli interruttori automatici in vuoto sono ampiamente utilizzati in:
Ai produttori piaceXiFafornire soluzioni di interruttori automatici in vuoto progettate per soddisfare standard internazionali e diversi requisiti applicativi.
Quando si seleziona un VCB, considerare i seguenti fattori:
Uno dei maggiori vantaggi degli interruttori automatici in vuoto è la lorobassa richiesta di manutenzione. Poiché non vi è petrolio o gas da sostituire, le ispezioni di routine si concentrano principalmente sulle parti meccaniche e sui circuiti di controllo.
In condizioni operative normali, un VCB può raggiungere una durata di servizio di20-30 anni.
Il vuoto fornisce un'eccellente rigidità dielettrica e una rapida estinzione dell'arco, garantendo un'interruzione sicura e affidabile.
SÌ. Gli VCB non utilizzano petrolio o gas SF₆, il che li rende una delle tecnologie di interruttori automatici più ecologiche.
Gli interruttori automatici in vuoto vengono utilizzati principalmente nei sistemi di media tensione fino a 36 kV.
In genere, i VCB richiedono una manutenzione minima, con ispezioni periodiche ogni pochi anni.
Se siete alla ricerca di soluzioni di interruttori automatici in vuoto affidabili, efficienti e rispettosi dell'ambiente,XiFaoffre una vasta gamma di prodotti su misura per i moderni sistemi di alimentazione. Sentiti libero di farlocontattaciper ottenere supporto esperto, guida tecnica e soluzioni personalizzate per il tuo progetto.
