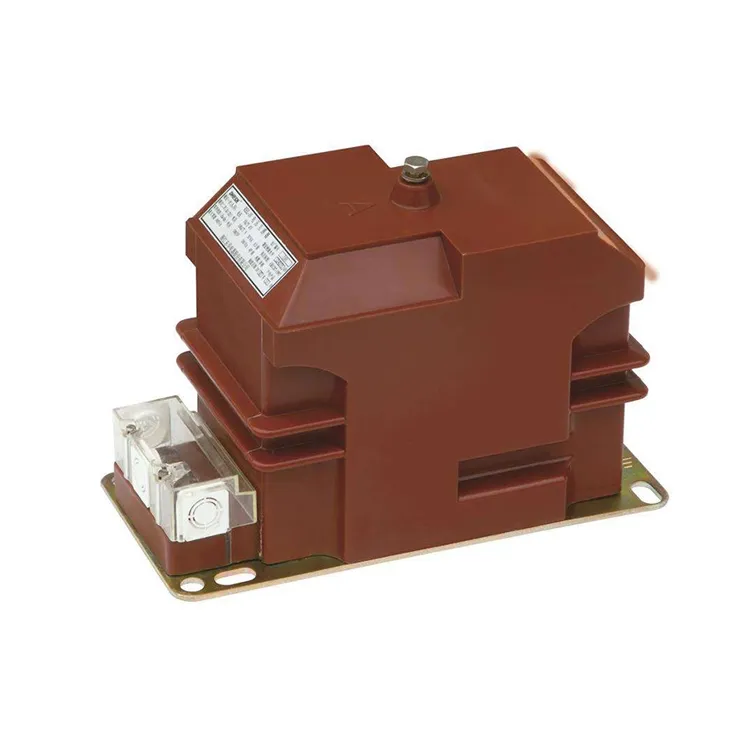

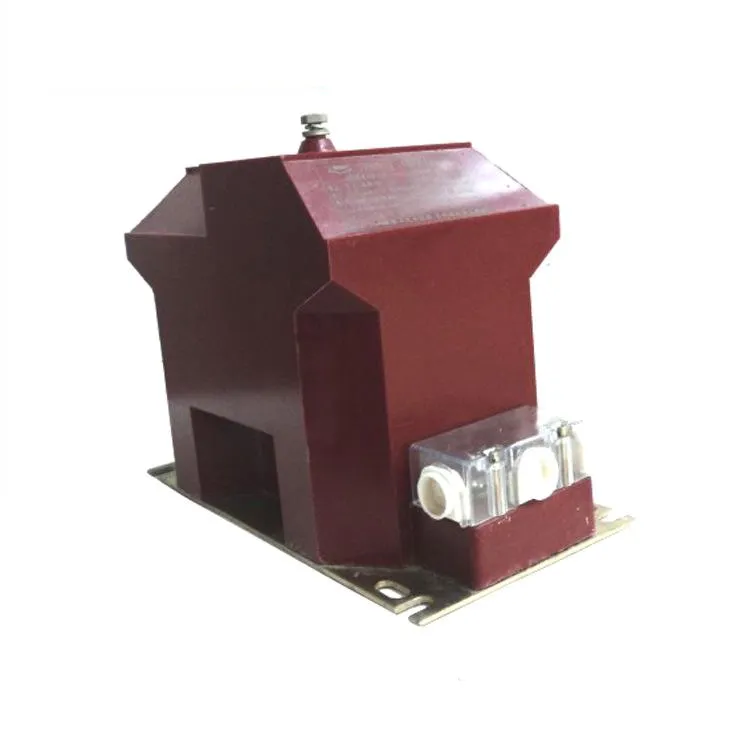

Trasformatore potenziale in resina colata di media tensione in quadri elettrici

Un trasformatore potenziale in resina di media tensione, la cui funzione è simile a quella di un trasformatore di distribuzione di potenza, è progettato per convertire la tensione. Tuttavia, i trasformatori di potenza regolano la tensione principalmente per consentire un'efficiente trasmissione e distribuzione dell'elettricità, in genere con capacità nominali in kVA o MVA, mentre i potenziali trasformatori svolgono un ruolo di misurazione e protezione. la funzione principale di un trasformatore potenziale in resina di media tensione è fornire potenza operativa agli strumenti di misurazione e ai relè di protezione, per consentire un monitoraggio accurato della tensione di linea, della potenza e del consumo di energia. I potenziali trasformatori forniscono anche input critici per schemi di protezione per salvaguardare risorse di alto valore come linee di trasmissione, motori e trasformatori di potenza durante condizioni di guasto. A causa di queste funzioni,potenziali trasformatorisono progettati con capacità relativamente piccole, di solito da pochi VA a diverse decine di VA, e raramente superano i 1000 VA.

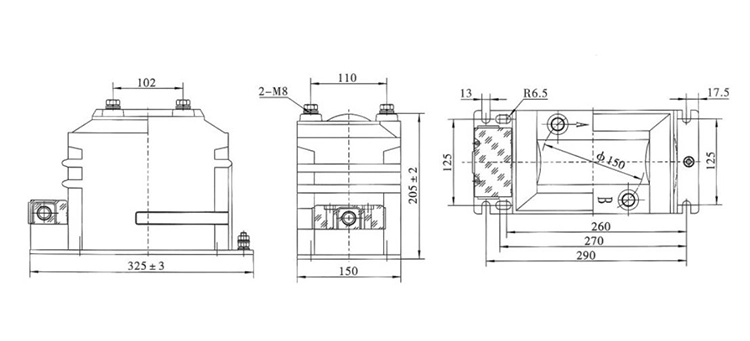

Specifica tecnica:

Domande frequenti sul prodotto:

D: Qual è la funzione di un trasformatore potenziale in resina di media tensione nei quadri?

R: Un potenziale trasformatore viene utilizzato per ridurre la tensione del sistema primario a un valore inferiore standardizzato che può essere fornito in sicurezza a strumenti di misura, contatori di energia e relè di protezione. Nei quadri di media tensione, i trasformatori potenziali in resina forniscono l'isolamento galvanico tra il sistema di tensione primaria e i circuiti di controllo della tensione secondaria, per garantire sia la precisione che la sicurezza dell'operatore.

D: Perché è preferibile la tecnologia della fusione in resina per i trasformatori potenziali di media tensione?

R: I PT fusi in resina utilizzano la resina epossidica come materiale isolante e incapsulante. Questa tecnologia fornisce eccellenti prestazioni di isolamento elettrico, elevata resistenza meccanica, resistenza all'umidità e alla polvere e forte protezione contro le scariche parziali. Di conseguenza, i trasformatori di potenziale fusi in resina sono particolarmente adatti per applicazioni di quadri interni dove il design compatto e l'affidabilità di lunga durata sono fondamentali.

D: Quali sono i valori nominali di tensione tipici per i PT fusi in resina a media tensione?

R: I trasformatori potenziali in resina di media tensione sono generalmente progettati per sistemi da 3,6 kV fino a 36 kV, a seconda del design del quadro. La tensione di uscita secondaria è solitamente standardizzata a 100 V o 110 V, che è il livello di tensione tra fase e fase, o 100/√3 V o 110/√3 V, che è il livello di tensione tra fase e neutro, in linea con gli standard IEC.
