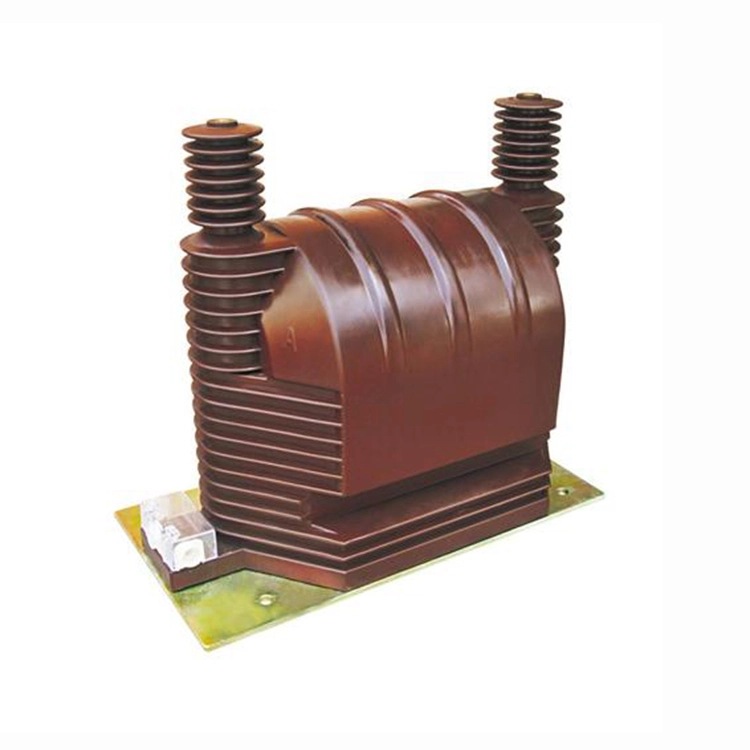

Trasformatore potenziale monofase ad alta tensione da 33 kv

Caratteristiche del prodotto:

1. Strutturalmente, un trasformatore potenziale monofase ad alta tensione da 33 kv può essere considerato un trasformatore di potenza step-down di piccola capacità e ad alto rapporto. Tuttavia, a differenza di un trasformatore di alimentazione,  apotenziale trasformatorenon trasferisce energia per l'alimentazione del carico. Svolge invece un ruolo importante nella misurazione e nella protezione.

2. Il circuito secondario è collegato a strumenti di misura, relè di protezione e dispositivi automatici le cui bobine di tensione presentano un'impedenza estremamente elevata e sostanzialmente costante. Di conseguenza, la corrente secondaria è minima, simile alla condizione di assenza di carico di un trasformatore di potenza. Il consumo energetico di un trasformatore potenziale monofase ad alta tensione da 33 kV è estremamente basso e la tensione secondaria rimane praticamente uguale alla forza elettromagnetica indotta, che è determinata dalla tensione primaria costante. Garantisce il livello di precisione richiesto per la misurazione della tensione.

3. L'avvolgimento secondario dei potenziali trasformatori non deve mai essere cortocircuitato. Durante il normale funzionamento, il carico del trasformatore potenziale monofase ad alta tensione da 33 kV è un dispositivo ad alta impedenza, ma se si verifica un cortocircuito, l'unico fattore limitante è l'impedenza dell'avvolgimento. Ciò può portare a una corrente di cortocircuito eccessivamente elevata, causando letture errate del contatore, false operazioni del relè o persino danni permanenti al trasformatore di alimentazione.

4. Il terminale sia dell'avvolgimento secondario che dell'avvolgimento di sequenza zero deve essere messo a terra. In assenza di messa a terra, un guasto sul sistema primario potrebbe indurre tensioni pericolosamente elevate su questi avvolgimenti, con gravi rischi per gli strumenti collegati, i relè e la sicurezza del personale.

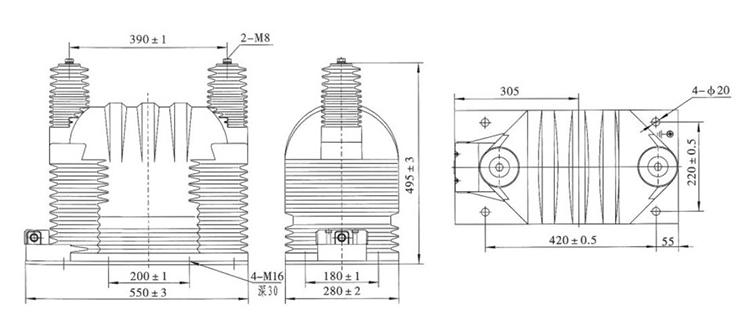

Specifica tecnica:

Domande frequenti sul prodotto:

D: Qual è il carico nominale di un trasformatore potenziale monofase ad alta tensione da 33 kv?

R: Il carico nominale varia generalmente da 25 VA a 200 VA a seconda dell'applicazione. Garantisce una precisione stabile per strumenti di misura e relè di protezione senza sovraccaricare il trasformatore.

D: Come viene messo a terra il trasformatore potenziale monofase ad alta tensione da 33 kv?

R: L'avvolgimento secondario è solitamente messo a terra in un punto per mantenere il potenziale di riferimento e garantire la sicurezza. aiuta a evitare tensioni fluttuanti e a ridurre il rischio di guasti all'isolamento.

D: È possibile collegare un PT monofase per la misurazione trifase?

R: Naturalmente. Per un sistema trifase, tre PT monofase possono essere collegati in una disposizione a stella o a triangolo aperto, a seconda se è necessario monitorare o meno le tensioni complete fase-fase e fase-terra.
