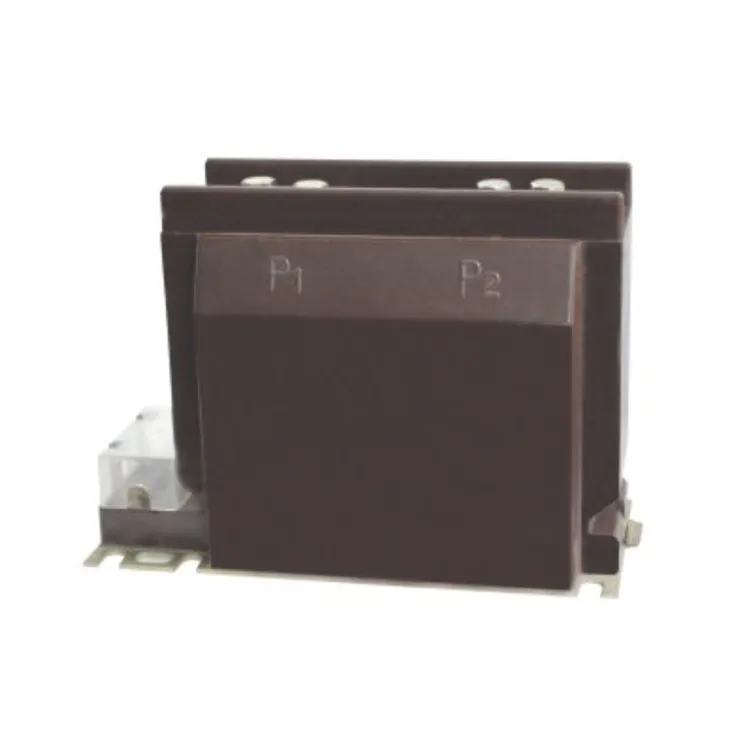

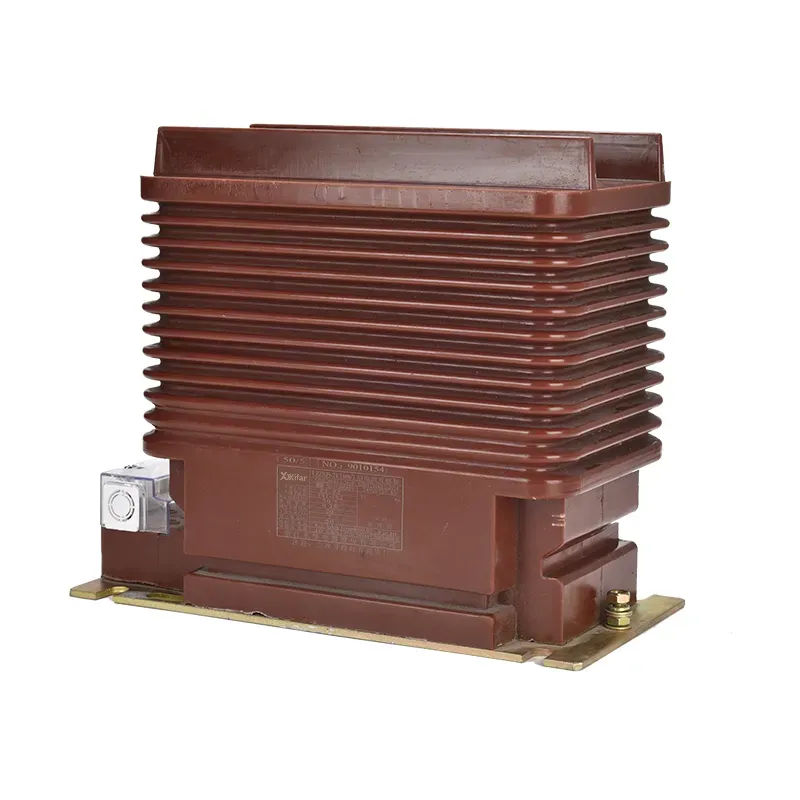

Trasformatore di corrente Ct 200 300 500 800 5a

Il trasformatore di corrente ct con valori primari di 200 A, 300 A, 500 A e 800 A e un'uscita secondaria standard da 5 A è progettato per applicazioni di protezione e misurazione della corrente affidabili in sistemi di alimentazione con livello di tensione da 10 a 35 kv.

Ogni trasformatore di corrente ct 200 300 500 800 5a utilizza un conduttore in rame avvolto di precisione e un nucleo magnetico di qualità solida per mantenere prestazioni eccellenti su un rapporto accurato nell'intero intervallo operativo. Il trasformatore di corrente ct 200 300 500 800 5a è costruito per fornire un'uscita secondaria stabile in condizioni di carico variabili, per renderlo adatto sia per circuiti di misurazione che di protezione.

L'alloggiamento è realizzato in materiale isolante durevole e ignifugo che offre un'eccellente resistenza all'umidità e allo stress ambientale. Il design compatto consente una facile installazione in pannelli di comando, armadi di controllo e quadri di distribuzione dell'alimentazione.

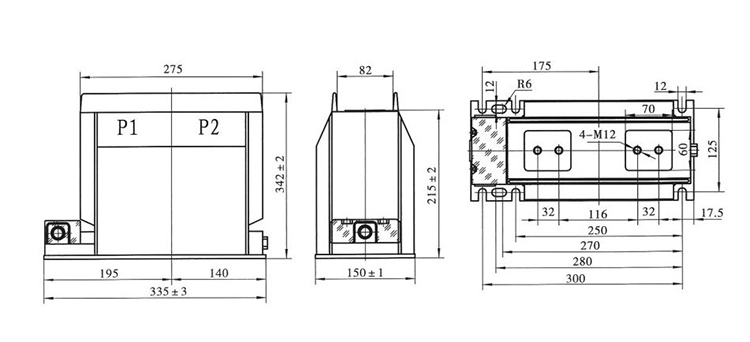

Specifica tecnica:

Domande frequenti sul prodotto:

D: Cosa significa un rapporto TA come 200/5A in un trasformatore di corrente ct 200 300 500 800 5a?

R: in un trasformatore di corrente ct 200 300 500 800 5a, un rapporto TA di 200/5A significa che quando 200 ampere fluiscono attraverso il conduttore primario, l'avvolgimento secondario eroga 5 ampere. Lo stesso principio si applica ad altri rapporti: 300/5A, 500/5A, 800/5A, ecc. Il rapporto garantisce che grandi correnti primarie possano essere ridotte a un valore secondario standardizzato per una misurazione e una protezione sicure.

D: Come scelgo il giusto rapporto CT?

R: Il rapporto TA deve essere selezionato in base alla corrente di carico massima del sistema. Ad esempio, se l'alimentatore trasporta normalmente 180 A con picchi occasionali fino a 220 A, sarebbe adatto un TA da 200/5 A. Se si prevede che la corrente raggiunga 450-500 A, allora sarebbe più appropriato un TA da 500/5 A. L'obiettivo è evitare sia il sovradimensionamento, che riduce la precisione a basso carico, sia il sottodimensionamento, che rischia la saturazione.

D: Quali classi di precisione sono disponibili per il trasformatore di corrente ct 200 300 500 800 5a?

R: Ai fini della misurazione, le classi comuni includono 0,2, 0,2S, 0,5 e 0,5S. Per la protezione, le classi tipiche sono 5P10, 10P10 o 10P20. La classe richiesta dipende dal fatto che il TA venga utilizzato per la misurazione delle entrate, il monitoraggio generale o i relè di protezione.
