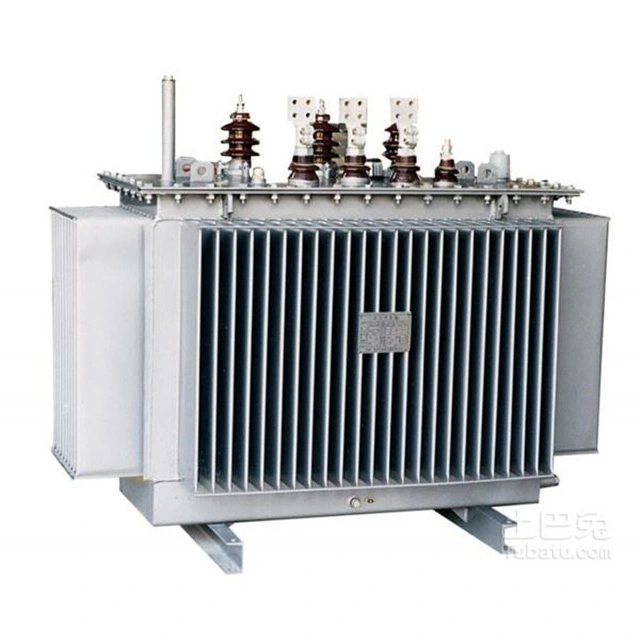

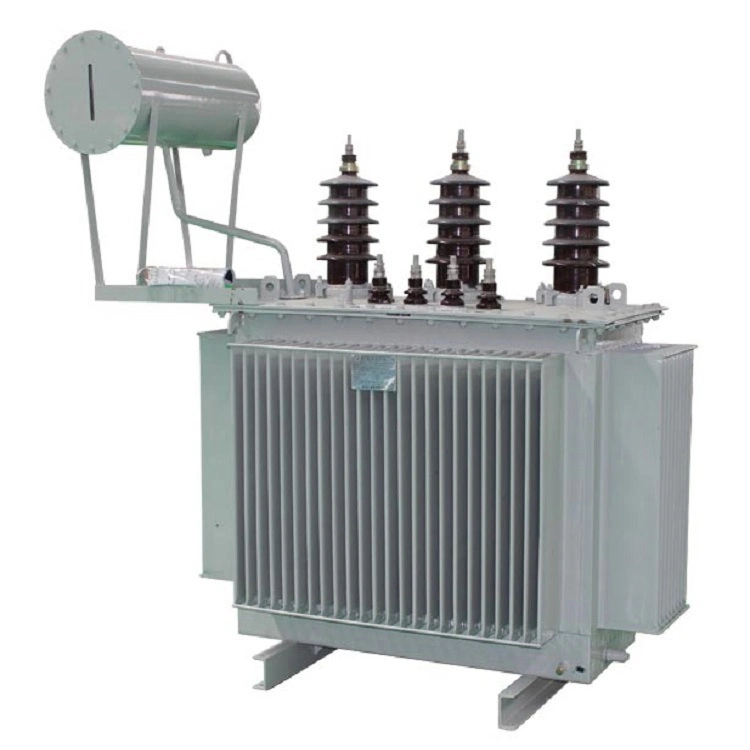

Trasformatore di potenza elettrica di distribuzione da 500 kva

Il trasformatore di alimentazione elettrica di distribuzione da 500 kva presenta i seguenti vantaggi chiave: tecnologia di isolamento avanzata per una maggiore sicurezza. Funzionamento silenzioso e requisiti minimi di manutenzione. È progettato specificatamente per un funzionamento efficiente in ambienti commerciali e industriali, con una capacità di 500 kVA che offre sia efficienza in termini di costi che prestazioni ambientali.

Gli utenti possono scegliere avvolgimenti in alluminio per raggiungere un equilibrio tra costo ed efficienza, oppure avvolgimenti in rame per una migliore conduttività, minori perdite e una resistenza al calore superiore.

L'aumento della temperatura può essere selezionato tra 150℃, 115℃ o 80℃. Quest'ultimo può migliorare l'efficienza e prolungare la durata dell'isolamento in condizioni di temperature ambiente elevate o carichi continui e può utilizzare materiali fino a 220°C o gradi superiori.

I tipi di custodia del trasformatore di potenza elettrica di distribuzione da 500 kVA includono custodie NEMA 1 ventilate adatte per ambienti interni asciutti, custodie NEMA 3R con coperture antipioggia adatte per ambienti esterni/umidi e custodie completamente chiuse adatte per aree a prova di polvere, umidità, corrosive o pericolose.

Parametro tecnico:

Perché non utilizzare un intero pezzo di acciaio al silicio come nucleo, invece di trasformarlo in un foglio?

Questo perché un nucleo lastriforme può ridurre un altro tipo di perdita di ferro, la "perdita per correnti parassite". Quando il trasformatore di potenza elettrica di distribuzione da 500 kva funziona, c'è una corrente alternata nella bobina e il flusso magnetico che genera è naturalmente alternato. Questo flusso magnetico variabile genera una corrente indotta nel nucleo di ferro. La corrente indotta generata nel nucleo di ferro circola secondo uno schema circolare all'interno del piano perpendicolare al flusso magnetico, quindi viene chiamata corrente parassita. La perdita di correnti parassite provoca anche il riscaldamento del nucleo di ferro.

Per ridurre la perdita di correnti parassite, il nucleo di ferro del trasformatore di potenza elettrica di distribuzione da 500 kva è realizzato impilando fogli di acciaio al silicio reciprocamente isolati, in modo che la corrente parassita scorra in un circuito stretto e allungato attraverso una sezione trasversale più piccola, aumentando così la resistenza sul percorso della corrente parassita. Allo stesso tempo, il silicio nell'acciaio al silicio aumenta la resistività del materiale, che svolge anche un ruolo nella riduzione delle correnti parassite.

Per i nuclei dei trasformatori di energia elettrica di distribuzione da 500 kVA, in genere vengono selezionate lamiere di acciaio al silicio laminate a freddo con spessore di 0,35 mm. A seconda della dimensione del nucleo richiesto, viene tagliato in fogli lunghi. In teoria, per ridurre le correnti parassite, quanto più sottile è la lamiera di acciaio al silicio e quanto più strette sono le strisce di lamiera sovrapposte, tanto migliore è l'effetto. Ciò non solo riduce la perdita di correnti parassite, riduce l'aumento di temperatura, ma risparmia anche il materiale delle lamiere di acciaio al silicio.

Tuttavia, quando si realizzano nuclei di trasformatori in lamiera di acciaio al silicio, ciò non si basa solo sui suddetti fattori favorevoli, perché realizzare il nucleo di ferro in questo modo aumenterà notevolmente il tempo di lavoro e ridurrà la sezione trasversale effettiva del nucleo di ferro. Pertanto, quando si realizzano nuclei di trasformatori con lamiere di acciaio al silicio, è necessario considerare la situazione specifica, valutare i pro e i contro e scegliere la dimensione ottimale.
