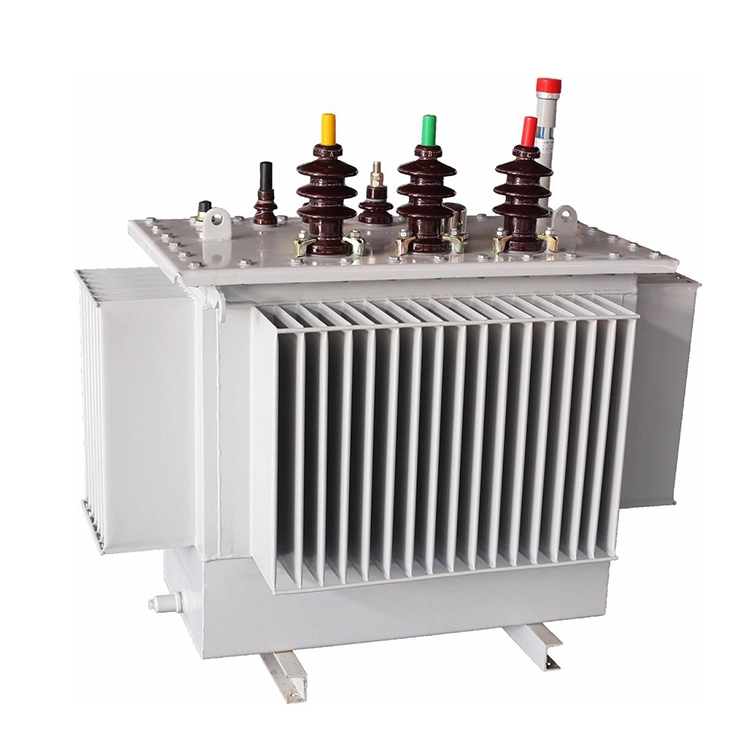

Trasformatore di distribuzione montato su palo 200kva

Questo trasformatore di distribuzione montato su palo da 200 kva adotta principalmente un design trifase. Le combinazioni di tensione nominale convenzionali includono 10/0,4 kV, 11/0,4 kV, 11/0,433 kV, 22/0,433 kV, 33/0,4 kV, ecc., coprendo varie opzioni adatte a diverse reti elettriche regionali. L'apparecchiatura è dotata di serie di regolazione della tensione non eccitata, con un intervallo di regolazione della tensione di ±5% o ±2×2,5%. Il gruppo di connessione può essere selezionato come Dyn11 o Yyn0.

In condizioni di 50 Hz, la corrente nominale sul lato ad alta tensione da 10 kV è di circa 11,55 A, sul lato ad alta tensione da 11 kV è di circa 10,50 A e la corrente nominale sul lato a bassa tensione da 0,4 kV è di circa 288,68 A. L'impedenza di cortocircuito convenzionale è del 4%. Allo stesso tempo, può essere personalizzato in base alle esigenze dell'utente in termini di tensione, gruppo di connessione, ecc. L'efficienza energetica può essere selezionata tra prodotti della serie a perdita ordinaria, a bassa perdita e in lega amorfa.

Parametro tecnico:

Vantaggi:

Ci sono differenze tra il trasformatore di distribuzione montato su palo da 200 kva e il tipo montato su pad?

1.Il trasformatore di distribuzione montato su palo da 200 kva è fissato sul palo della luce, a una certa altezza dal suolo. Non occupa preziose risorse terrestri e ha un impatto minimo sullo spazio terrestre. Il trasformatore montato su pad è posizionato su una base di cemento, che richiede una certa area.

2. Poiché è sospeso nell'aria, è meno probabile che persone e animali entrino in contatto con esso, rendendolo relativamente più sicuro. Tuttavia, anche così, non è necessario essere eccessivamente nervosi quando si passa. È sufficiente mantenere una distanza normale. Il trasformatore montato su pad è installato in modo relativamente nascosto.

3.Ogni singolo trasformatore ha un intervallo di alimentazione limitato, generalmente compreso tra 5 kVA e 167 kVA. Viene utilizzato principalmente per fornire alimentazione a un numero limitato di utenti su un'unica linea. Tuttavia, il trasformatore montato su pad ha una capacità relativamente maggiore, che va da 75 kVA a 3000 kVA.

4. Rispetto alle apparecchiature interrate, questo metodo di installazione sopraelevata presenta costi dei materiali e difficoltà di costruzione inferiori. È una soluzione di alimentazione molto economica e pratica.

5. Il trasformatore di distribuzione montato su palo da 200 kva è solitamente un serbatoio dell'olio cilindrico, riempito con olio di raffreddamento per l'isolamento e la dissipazione del calore. La parte superiore è il terminale di connessione ad alta tensione, mentre la parte inferiore è il terminale di connessione a bassa tensione. Il design è molto compatto. Per garantire la sicurezza, spesso integra parafulmini e fusibili per prevenire fulmini e cortocircuiti.

Parti principali dei trasformatori su palo

Tipo di montaggio frontale LV DB

Hardware della linea polare

Trasformatore montato su palo

Tipo di montaggio laterale LV DB

Produzione di attrezzature

Avvolgitrice per fogli

Unità di riempimento dell'olio

Forno trasformatore e unità di colata

Forno trasformatore

Centro prelievi

Trasformatori in lavorazione

Trasformatore in asciugatura

Trasformatore nell'avvolgimento 2

Trasformatore nell'avvolgimento

Il trasformatore è in fase di assemblaggio
