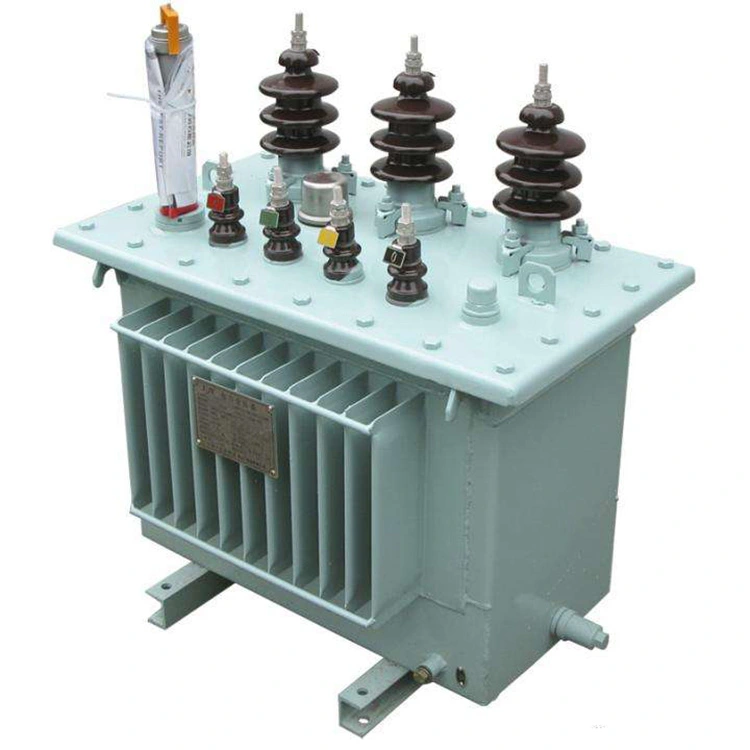

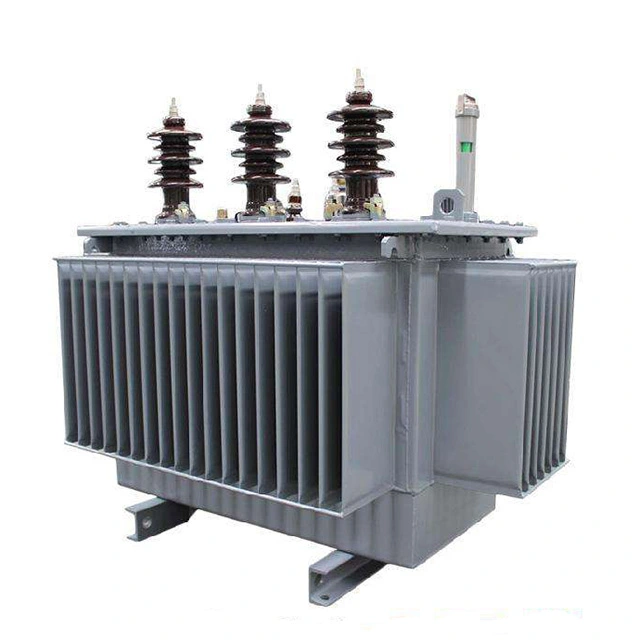

Trasformatore elettrico da palo da 50 Kva

Il trasformatore elettrico con montaggio su palo da 50 kva è un dispositivo indispensabile nei sistemi di distribuzione dell'energia a bassa tensione. Le sue funzioni principali includono la conversione della tensione, l'isolamento elettrico e la protezione del sistema. È ampiamente utilizzato in strutture industriali, edifici commerciali, progetti residenziali e costruzione di infrastrutture.

Il trasformatore elettrico con montaggio su palo da 50 kva è prodotto con nuclei in acciaio al silicio di alta qualità e avvolgimenti in rame o alluminio ad alta conduttività. Ha una struttura compatta, basse perdite, basso rumore e funzionamento stabile ed è progettato per funzionare in modo affidabile in varie condizioni operative.

Tutti gli avvolgimenti del trasformatore elettrico con montaggio su palo da 50 kVA sono realizzati con materiali di alta qualità per garantire eccellenti prestazioni di isolamento e stabilità strutturale. Gli avvolgimenti a bassa tensione sono ricoperti con carta per cavi attorno ai conduttori, mentre gli avvolgimenti ad alta tensione utilizzano fili di rame tondi smaltati in poliuretano. Il legame tra carta e colla interstrato collega saldamente le bobine in una singola unità, fornendo prestazioni di isolamento eccellenti. Questa struttura di avvolgimento professionale previene efficacemente la deformazione o il danneggiamento delle bobine durante il funzionamento a lungo termine e il trasporto a lunga distanza, garantendo così la stabilità e l'affidabilità della struttura complessiva del trasformatore elettrico con montaggio su palo da 50 kVA.

Parametro tecnico:

D: In un trasformatore elettrico con montaggio su palo da 10 kV/0,4 kV 50 kva, rispetto al gruppo di connessione Yyn0, quali vantaggi specifici presenta il gruppo di connessione Dyn11 in termini di livello di corrente di guasto di cortocircuito monofase sul lato secondario e di capacità di soppressione della risonanza ferromagnetica?

R: L'impedenza di sequenza zero della connessione Dyn11 è molto inferiore a quella di Yyn0, il che aumenta significativamente la corrente di guasto di messa a terra monofase, facilitando il rilevamento e la rimozione rapidi e affidabili dei guasti da parte del dispositivo di protezione e riducendo i rischi di scosse elettriche e danni alle apparecchiature.

Allo stesso tempo, l'avvolgimento a triangolo sul lato primario del trasformatore elettrico con montaggio su palo da 50 kVA fornisce un percorso chiuso per la corrente a sequenza zero, limitando efficacemente la deriva del punto neutro e prevenendo gravi asimmetrie della tensione trifase. Quando il sistema sperimenta una risonanza ferromagnetica, questo percorso può fornire effetti di smorzamento, che riducono significativamente l'ampiezza e la durata della sovratensione di risonanza. Inoltre, Dyn11 può anche bloccare l'iniezione della corrente della terza armonica nella rete elettrica a monte, evitando l'amplificazione armonica e il sovraccarico del banco di condensatori e riducendo l'ulteriore aumento di temperatura del trasformatore elettrico con montaggio su palo da 10 kV/0,4 kV 50 kva e la velocità di invecchiamento dell'isolamento.

Pertanto, per gli scenari in cui i trasformatori elettrici con montaggio su palo da 50 kVA servono aree con una grande quantità di carichi monofase, carichi non lineari o lunghe linee elettriche rurali soggette a risonanza, Dyn11 presenta vantaggi significativi in ​​termini di sicurezza, qualità dell'alimentazione e durata delle apparecchiature.

Parti principali dei trasformatori su palo

Tipo di montaggio frontale LV DB

Hardware della linea polare

Trasformatore montato su palo

Tipo di montaggio laterale LV DB

Produzione di attrezzature

Avvolgitrice per fogli

Unità di riempimento dell'olio

Forno trasformatore e unità di colata

Forno trasformatore

Centro prelievi

Trasformatori in lavorazione

Trasformatore in asciugatura

Trasformatore nell'avvolgimento 2

Trasformatore nell'avvolgimento

Il trasformatore è in fase di assemblaggio
