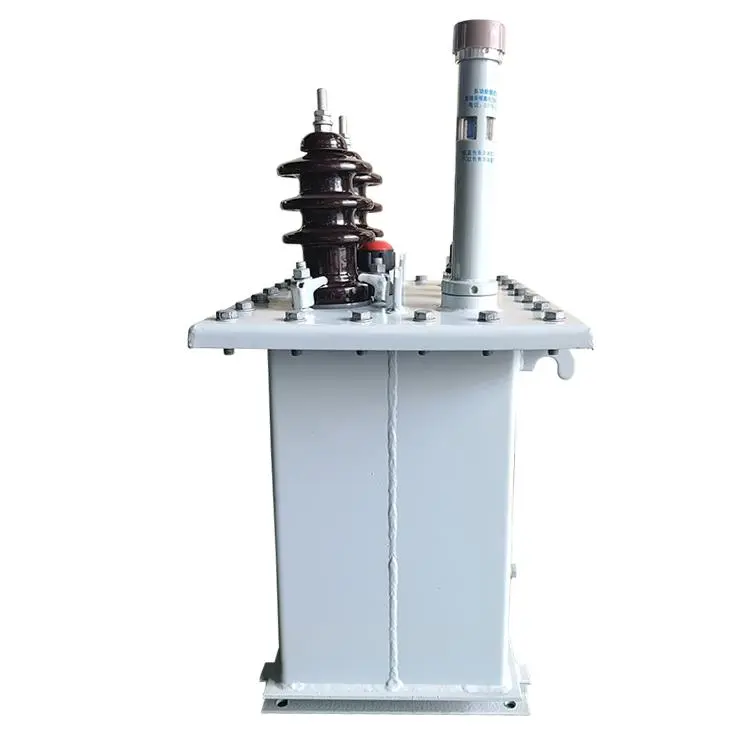

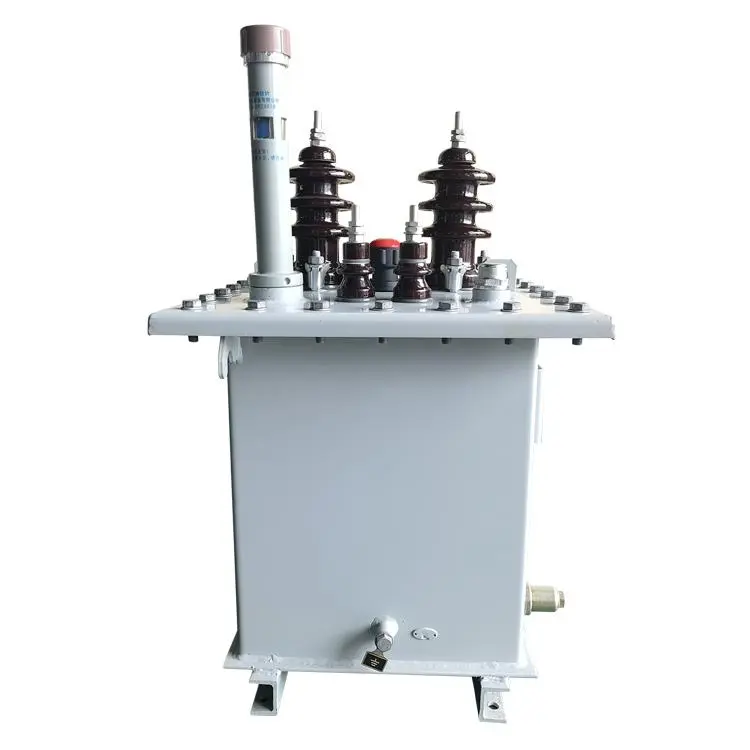

Trasformatore di distribuzione monofase per montaggio su palo 11 Kv

Il trasformatore di distribuzione monofase con montaggio su palo da 11 kv è una soluzione compatta e ad alte prestazioni per i sistemi di distribuzione dell'energia aerea. Può ridurre la tensione primaria di 11 kV a tensioni secondarie standard come 220 V o 415 V, fornendo alimentazione sicura e affidabile agli utenti finali.

Utilizzando nuclei in acciaio al silicio di qualità eccezionale e avvolgimenti in rame o alluminio, il trasformatore di distribuzione monofase con montaggio su palo da 11 kv riduce al minimo le perdite di carico e le perdite di assenza di carico nel rispetto della norma IEC 60076 e dei relativi standard di efficienza energetica IEEE/ANSI. Il serbatoio riempito d'olio è raffreddato naturalmente da ONAN e può sopportare un aumento di temperatura compreso tra 55 e 65 ℃, garantendo un funzionamento affidabile con carichi diversi.

Il trasformatore di distribuzione monofase con montaggio su palo da 11 kV è dotato di una robusta boccola, un meccanismo di scarico della pressione e una funzione opzionale di protezione da sovratensione, che lo rendono altamente resistente alle condizioni atmosferiche, con bassi costi di manutenzione e adatto per l'installazione su pali esposti.

Questo trasformatore può fornire energia stabile e sicura e ha un'eccellente capacità di sovraccarico, rendendolo una buona scelta per gli utenti.

Parametro tecnico:

D: È possibile personalizzare un trasformatore di distribuzione monofase con montaggio su palo da 11 kv?

R: Sì, questo trasformatore può essere ampiamente personalizzato in base ai requisiti specifici della rete, garantendo un funzionamento sicuro e la conformità alle normative pertinenti. La tensione primaria del trasformatore di distribuzione monofase con montaggio su palo da 11 kV può essere fissata a 11 kV oppure è possibile adottare una configurazione a doppia presa come da 10,5 kV a 11,5 kV. Per soddisfare gli standard regionali in Europa, Asia o mercati emergenti, l'uscita secondaria offre molteplici opzioni tra cui 230 V, 240 V, 220/440 V o 415 V.

La gamma di materiali per avvolgimenti copre tutto, dall'alluminio leggero ed economico al rame ad alta conduttività termica, compresi entrambi. Inoltre, il rame ad alta conduttività termica può raggiungere una maggiore efficienza e migliori prestazioni di dissipazione del calore sotto carichi pesanti. Il supporto della frequenza è 50Hz o 60Hz.

Per migliorare la capacità operativa del trasformatore di distribuzione monofase con montaggio su palo da 11 kv nei climi caldi, il metodo di raffreddamento può essere aggiornato dallo standard ONAN al raffreddamento forzato. ±2x2,5% o una gamma più ampia di commutatori di presa off grid possono ottimizzare la tensione senza interruzione di corrente. Il livello di impedenza può soddisfare i requisiti per la protezione e la regolazione dei guasti di bilanciamento dal 4 al 5% ed è possibile installare dispositivi di protezione aggiuntivi come fusibili ad alta tensione, parafulmini o coperture a prova di uccello per migliorare la sicurezza nelle aree rurali o soggette a tempeste. Il fluido ecologico a base di estere sostituisce l'olio minerale, migliorando la resistenza al fuoco e la sostenibilità. Queste caratteristiche personalizzate migliorano la comodità di installazione, le capacità di ripristino dai guasti e l'efficienza energetica, creando un trasformatore di distribuzione monofase con montaggio su palo da 11 kV adatto per linee aeree in ambienti difficili.

Altre configurazioni opzionali includono serbatoi di carburante rinforzati per aree soggette a forti venti o terremoti e rivestimenti anticorrosione per regioni con nebbia salina. Il livello di isolamento dell'involucro può raggiungere fino a 75 kV BIL, in grado di gestire le sovratensioni del sistema. La modifica della calotta può ridurre il rumore o migliorare la ventilazione. La gamma di capacità può coprire valori nominali tipici da 16 a 200 kVA e il design principale può ridurre le perdite in assenza di carico, ottenendo così un'efficienza eccellente.

Che si tratti di villaggi remoti o progetti di espansione suburbana, queste soluzioni personalizzate possono garantire che il trasformatore di distribuzione monofase con montaggio su palo da 11 kv soddisfi requisiti precisi, fornisca una distribuzione di energia affidabile e standard, riducendo al minimo i costi operativi e prolungando al massimo la durata.

Parti principali dei trasformatori su palo

Tipo di montaggio frontale LV DB

Hardware della linea polare

Trasformatore montato su palo

Tipo di montaggio laterale LV DB

Produzione di attrezzature

Avvolgitrice per fogli

Unità di riempimento dell'olio

Forno trasformatore e unità di colata

Forno trasformatore

Centro prelievi

Trasformatori in lavorazione

Trasformatore in asciugatura

Trasformatore nell'avvolgimento 2

Trasformatore nell'avvolgimento

Il trasformatore è in fase di assemblaggio
