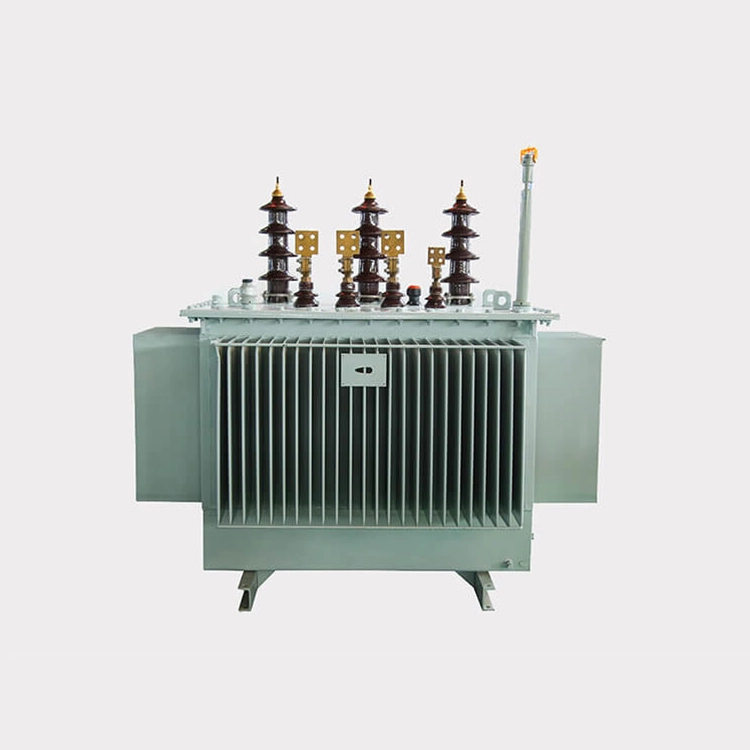

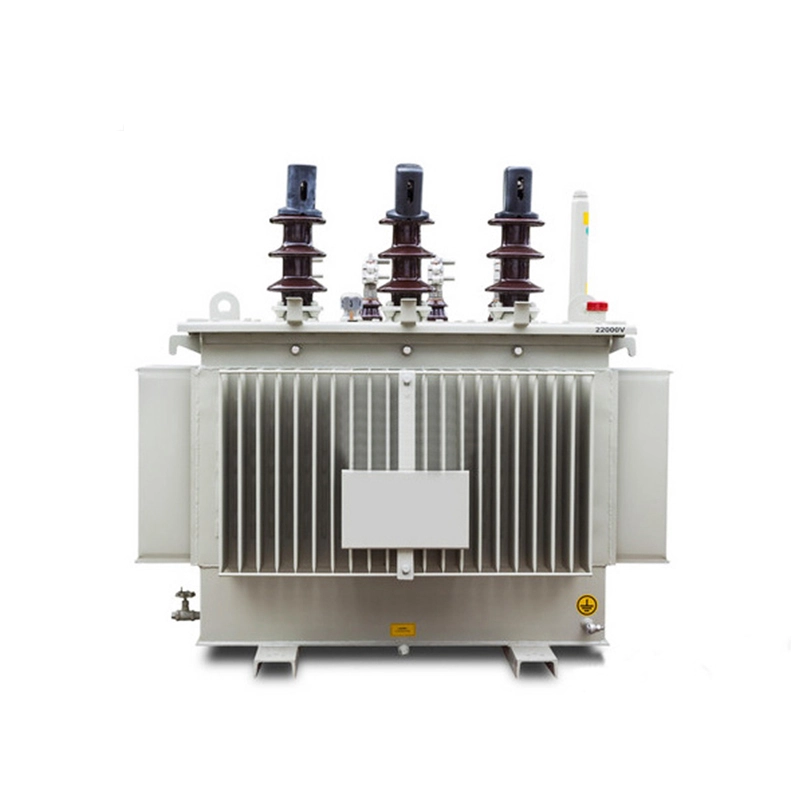

Trasformatore di potenza da 22kv a 400v 200kva

Il trasformatore di potenza da 22 kV a 400 V 200 kva è un'apparecchiatura elettrica chiave indispensabile nel campo della trasmissione e distribuzione di potenza. Raggiunge la trasformazione della tensione e la trasmissione della potenza in base al principio dell'induzione elettromagnetica. L'apparecchiatura è composta principalmente da un nucleo, avvolgimenti, struttura di dissipazione del calore e componenti di protezione di sicurezza, con una struttura stabile e un funzionamento affidabile.

Il trasformatore di potenza da 22 kV a 400 V 200 kva utilizza come materiale lamiere di acciaio al silicio ad alta permeabilità magnetica orientate laminate a freddo di alta qualità e adotta il processo di laminazione progressivo multistadio con pendenza completa a 45°, che garantisce che nessuna perdita di carico e corrente a vuoto siano significativamente ridotte e che il livello di rumore sia ridotto.

Per l'avvolgimento a bassa tensione del trasformatore di potenza da 22 kv a 400 V 200 kva, ad eccezione di quelli di piccola capacità che utilizzano fili di rame, la struttura generale è cilindrica avvolta con un foglio di rame; l'avvolgimento ad alta tensione adotta una struttura cilindrica multistrato, utilizzando fili piatti ricoperti di carta o fili smaltati.

Adottando la stessa tecnica di avvolgimento e utilizzando una macchina avvolgitrice ad alta velocità, si garantisce che la tensione di avvolgimento rimanga costante e che il fascio di fili sia disposto in modo ravvicinato, ottenendo così una distribuzione equilibrata di ampere spire, campo magnetico a bassa dispersione, elevata resistenza meccanica e forte capacità anti-cortocircuito.

Parametro tecnico:

Caratteristiche:

1. Alta efficienza e risparmio energetico

La perdita media in assenza di carico del trasformatore di alimentazione da 22 kV a 400 V 200 kva è ridotta del 30% rispetto allo standard GB/T6451, la perdita di carico media è ridotta del 25% e i costi operativi sono ridotti in media del 20%.

2. Alta affidabilità

I trasformatori di potenza da 22 kV a 400 V 200 kva hanno una forte capacità anti-cortocircuito e il design della struttura completamente sigillata può impedire l'ingresso di ossigeno e umidità, rallentando l'invecchiamento dell'isolamento e prolungando la durata.

3. Longevità e funzionamento esente da manutenzione

Durante il normale periodo di utilizzo non è necessario sostituire l'olio del trasformatore. Il costo di manutenzione è basso e la durata di vita del progetto può superare i 20 anni.

D: Qual è la struttura e il metodo di tenuta del serbatoio dell'olio del trasformatore di potenza da 22 kv a 400 v 200 kva? Come viene trattata la superficie del serbatoio del carburante?

A: Viene adottato un serbatoio dell'olio ondulato con una struttura completamente sigillata (il bordo del serbatoio può essere saldato o imbullonato). Le piastre ondulate sono formate piegando piastre di acciaio laminate a freddo, che hanno le funzioni di dissipazione del calore e regolazione del volume dell'olio attraverso la deformazione elastica e possono sostituire il serbatoio dell'olio. E per quanto riguarda la tecnologia di tenuta, il silicone semiliquido importato viene utilizzato come materiale di tenuta del trasformatore di potenza da 22 kv a 400 V 200 kva, che è resistente alle alte temperature e non invecchia facilmente e ha buone prestazioni di tenuta. Tutti gli elementi di fissaggio utilizzano dadi antiallentamento autobloccanti.

Inoltre, il serbatoio dell'olio è trattato con sabbiatura per la rimozione della ruggine e spruzzatura di polvere elettrostatica (come rivestimenti in resina epossidica o resina acrilica), con uno spessore del film di vernice superiore a 150μm, fornendo resistenza alla corrosione, resistenza agli agenti atmosferici e proprietà anti-invecchiamento.
