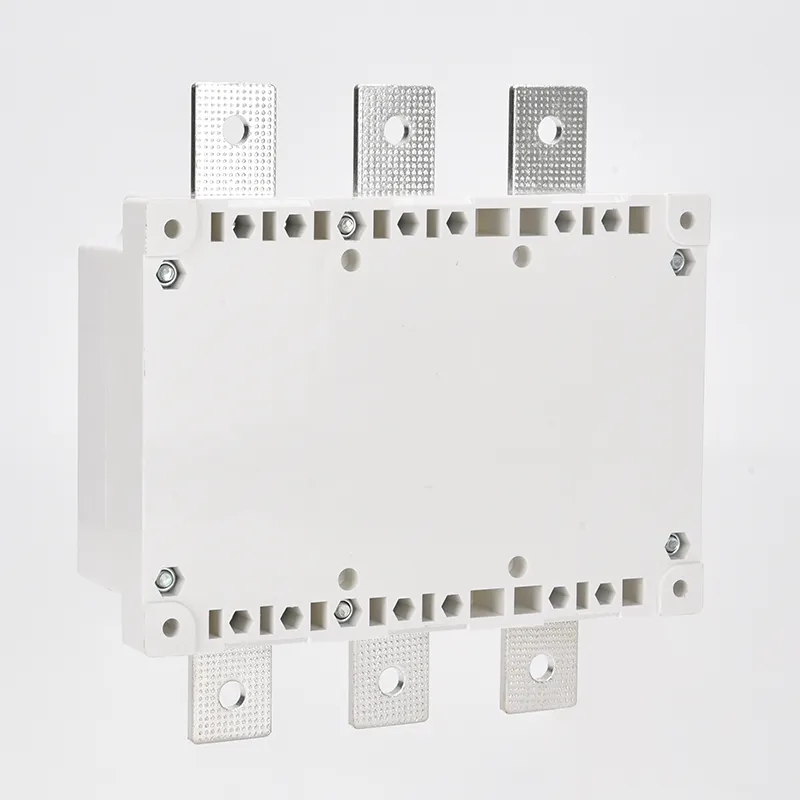

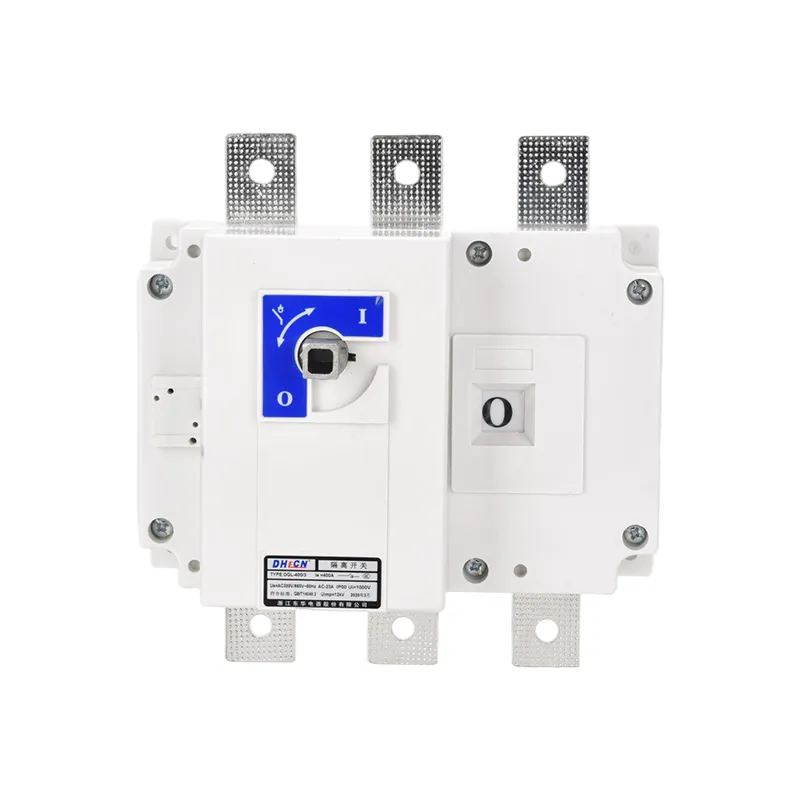

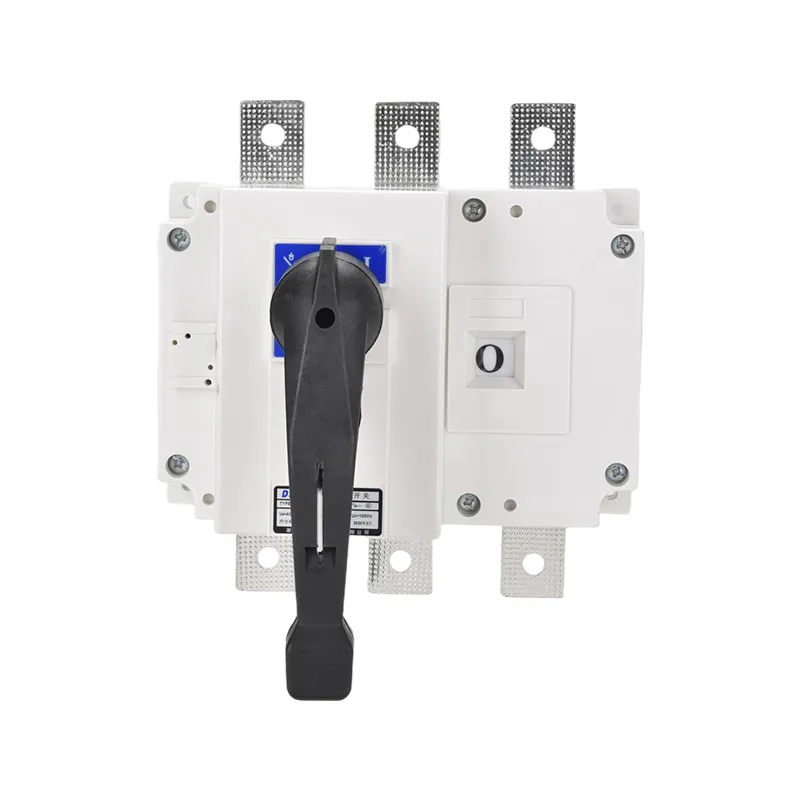

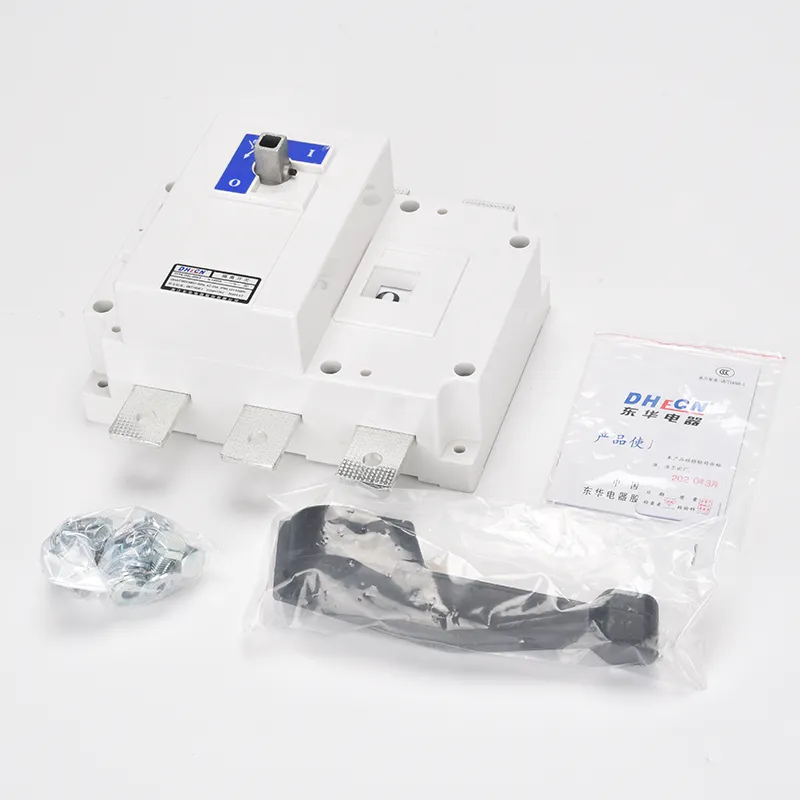

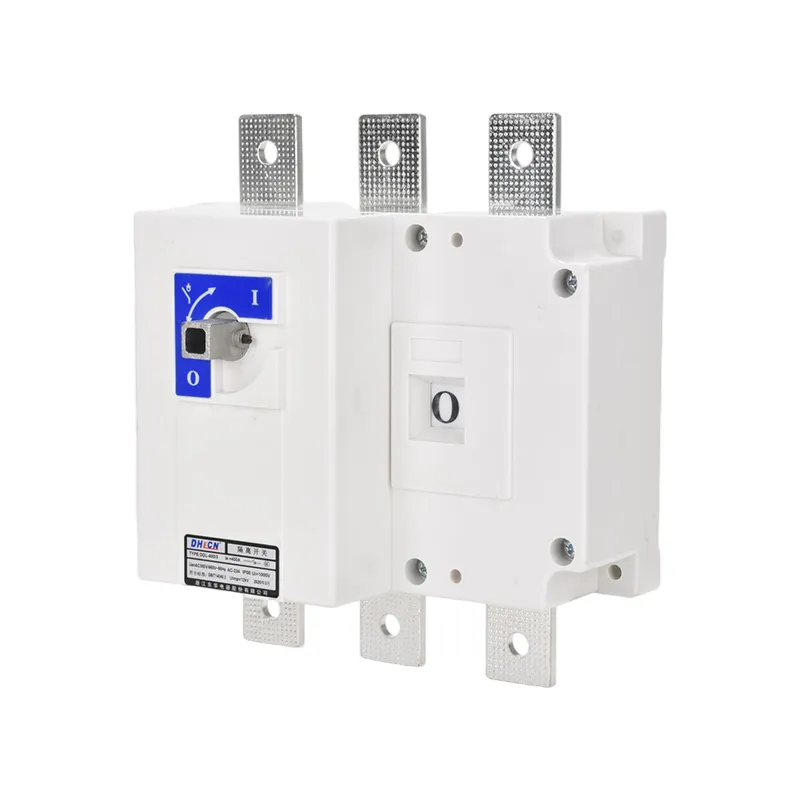

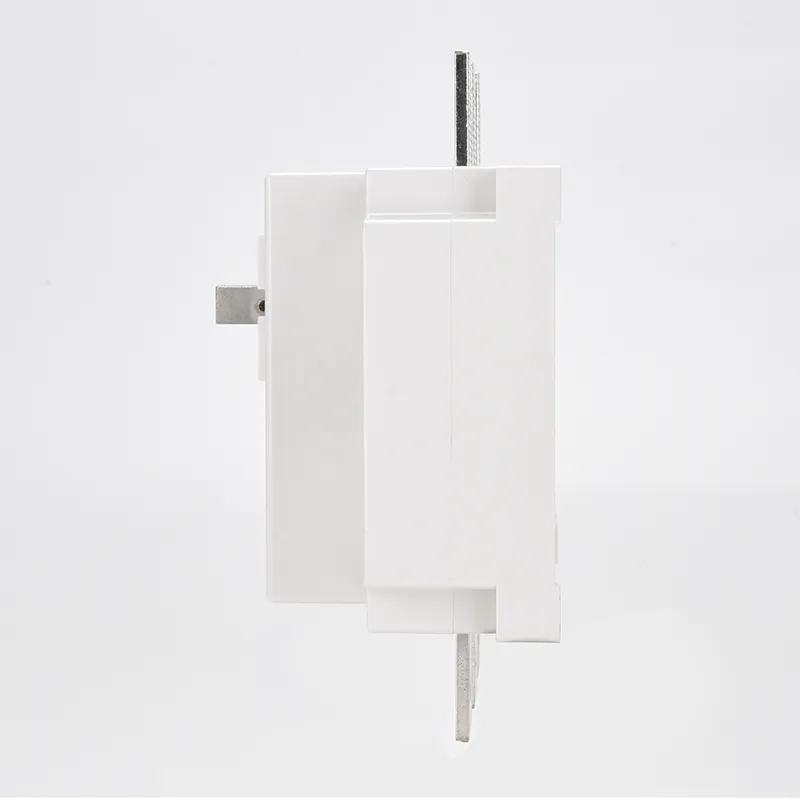

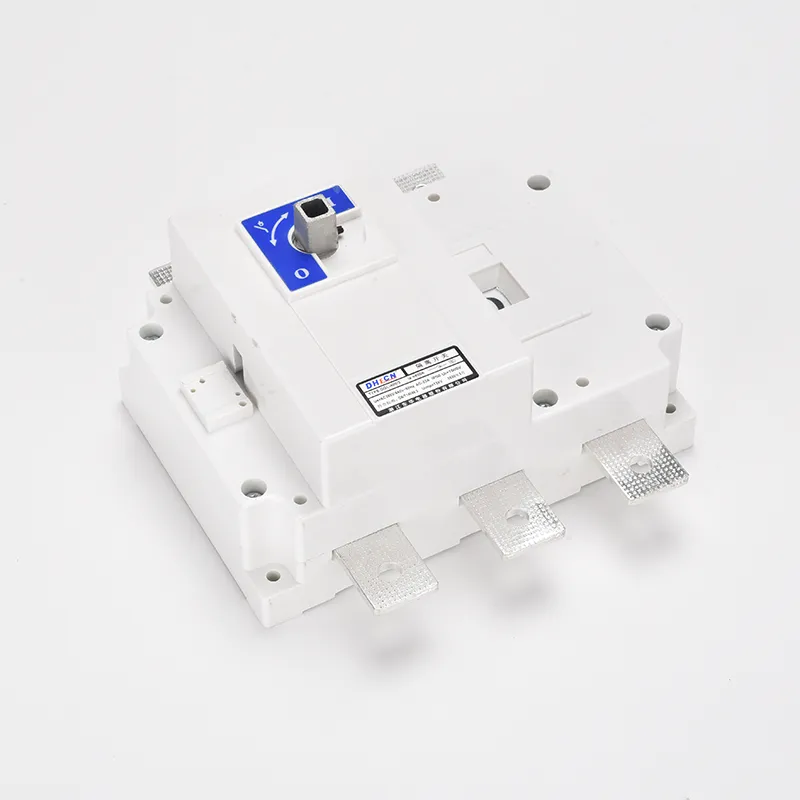

Interruttore isolatore trifase da 100 A 100a

Un interruttore isolatore trifase da 100 A 100a è un dispositivo di commutazione progettato per sistemi CA trifase. Viene utilizzato principalmente per l'isolamento dei circuiti e per la chiusura o l'interruzione di circuiti in condizioni di assenza di carico.

Funzioni principali

1. Isolamento del circuito: collega o disconnette in modo sicuro i circuiti in assenza di carico, per garantire una manutenzione sicura.

2. Regolazione operativa: funziona in coordinamento con gli interruttori automatici per modificare lo stato operativo delle apparecchiature.

3.Operazioni a vuoto: consente la commutazione di linee senza carico o trasformatori senza carico dentro e fuori servizio.

4. Punto di interruzione visibile: fornisce un punto di disconnessione chiaro, per semplificare l'ispezione e la manutenzione.

Caratteristiche Tecniche

1. Struttura ottimizzata: l'interruttore isolatore trifase da 100 A 100a adotta un unico meccanismo operativo. I contatti mobili ad arco e i contatti fissi funzionano all'unisono, per garantire la commutazione simultanea di tutte e tre le fasi. Ciò riduce la deviazione della corsa dei contatti e migliora l'affidabilità.

2. Facilità di installazione e manutenzione: il design compatto dell'interruttore isolatore trifase 100a da 100 A consente un'installazione conveniente e mantiene bassi i costi di manutenzione.

Parametro del prodotto:

lesimo (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Rigidità dielettrica (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Corrente di lavoro le (A)
400 V CA21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 V CA 22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 V CA 23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 V CA 21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 V CA 22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 V CA 23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 V CC21	125	160	200	250	315	400	500	630
220 V CC22	125	160	200	250	315	400	400	500
220 V CC23	125	125	160	200
440 V CC21	100	125	160	200	315	400	400	500
440 V CC22	100	125	160	200	315	400	400	500
440 V CC23	100	125	160	200
Potenza del motore (chilowatt)
400 V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Capacità di creare e rompere
lcn(A efficace) AC23B 400 V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A efficace) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Valore di picco KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Vita meccanica (tempi)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Vita elettrica (tempi)
Ue=660V Corrente nominale le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Peso (kg)
3 poli	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 poli	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Coppia operativa (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Tipo	Dimensioni del telaio e dimensioni di installazione
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Tipo	Misurare
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Tipo	Dimensioni del telaio e dimensioni di installazione
GL-1000~4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Domande frequenti sul prodotto:

D: L'interruttore isolatore trifase 100a da 100 A può essere utilizzato sotto carico?
R: No. L'interruttore isolatore trifase da 100 A 100a è destinato all'uso in condizioni di assenza di carico. Non deve essere utilizzato per aprire o interrompere circuiti che trasportano corrente operativa normale. Per la commutazione del carico è necessario utilizzare un interruttore automatico o un sezionatore di carico.
D: Quali materiali sono comunemente utilizzati in un interruttore isolatore trifase 100a da 100 A?
R: Gli interruttori isolatori trifase da 100 A di alta qualità sono generalmente dotati di alloggiamenti termoplastici/metallici ignifughi o rinforzati, contatti in rame o rame placcato argento per bassa resistenza e durata e robusti meccanismi operativi in ​​acciaio o lega. Ciò garantisce una lunga durata e un funzionamento affidabile.
D: In cosa differisce un interruttore isolatore trifase da 100 A da un interruttore automatico trifase da 100 A?
R: Un interruttore automatico trifase da 100 A può interrompere le correnti di carico e di guasto, mentre un interruttore isolatore trifase da 100 A fornisce solo la disconnessione in condizioni di assenza di carico. Il ruolo della trifase da 100 A è quello di garantire una separazione visibile e affidabile per la sicurezza, mentre le funzioni di protezione rimangono con fusibili o interruttori.
