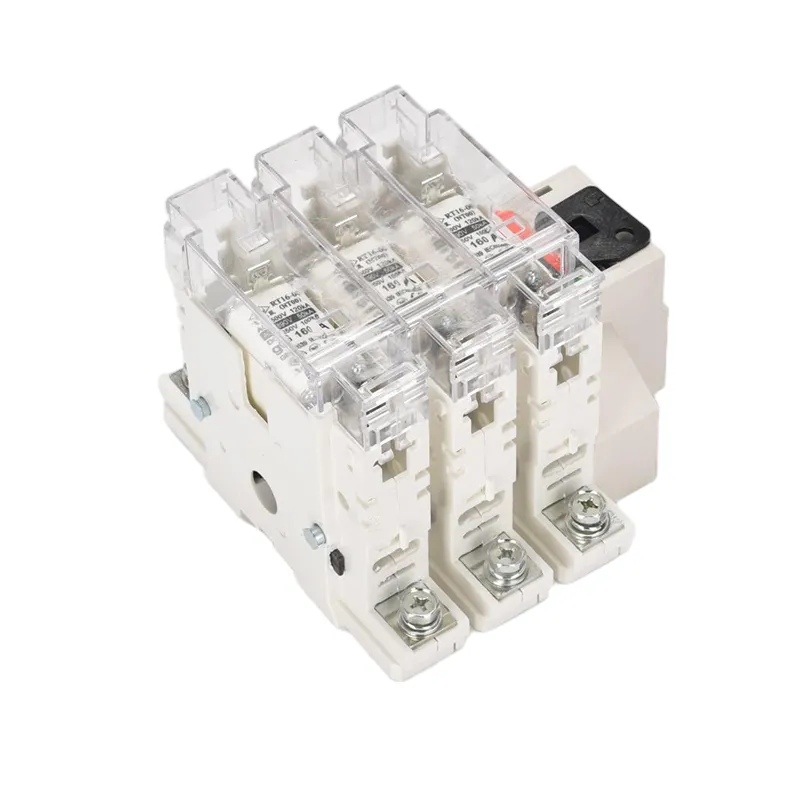

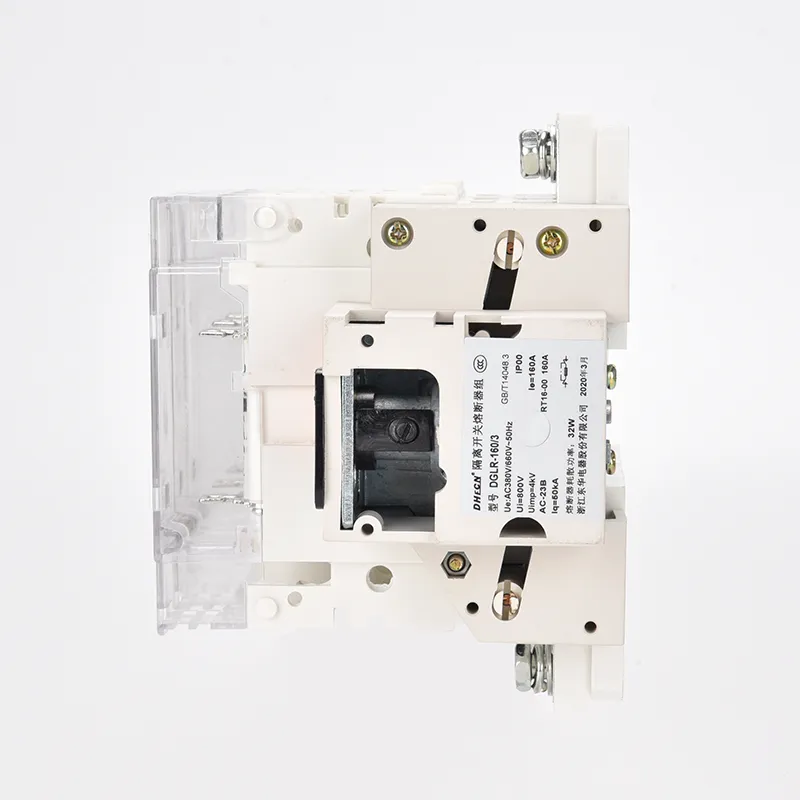

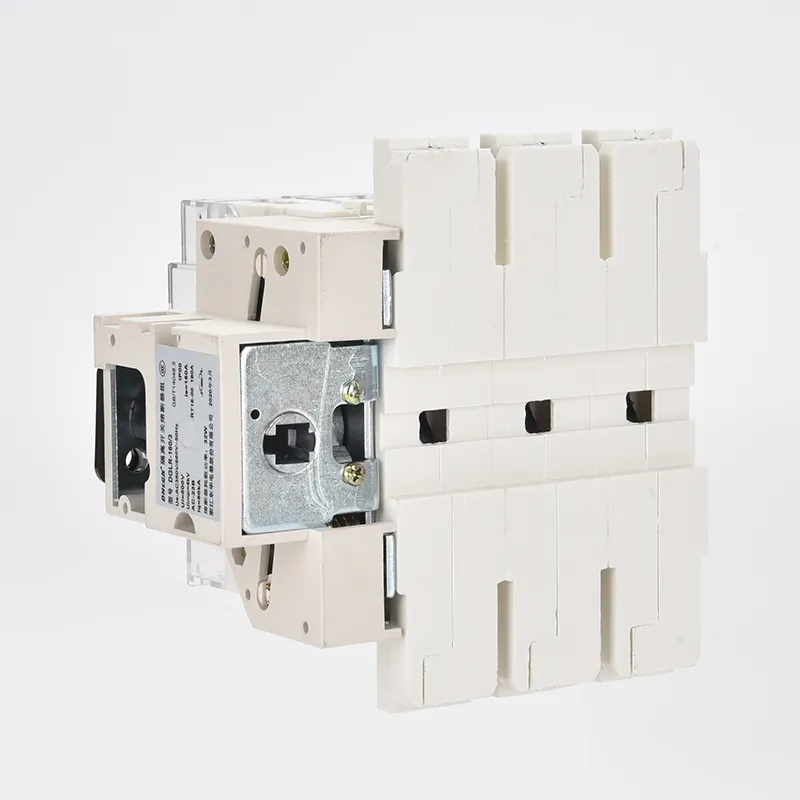

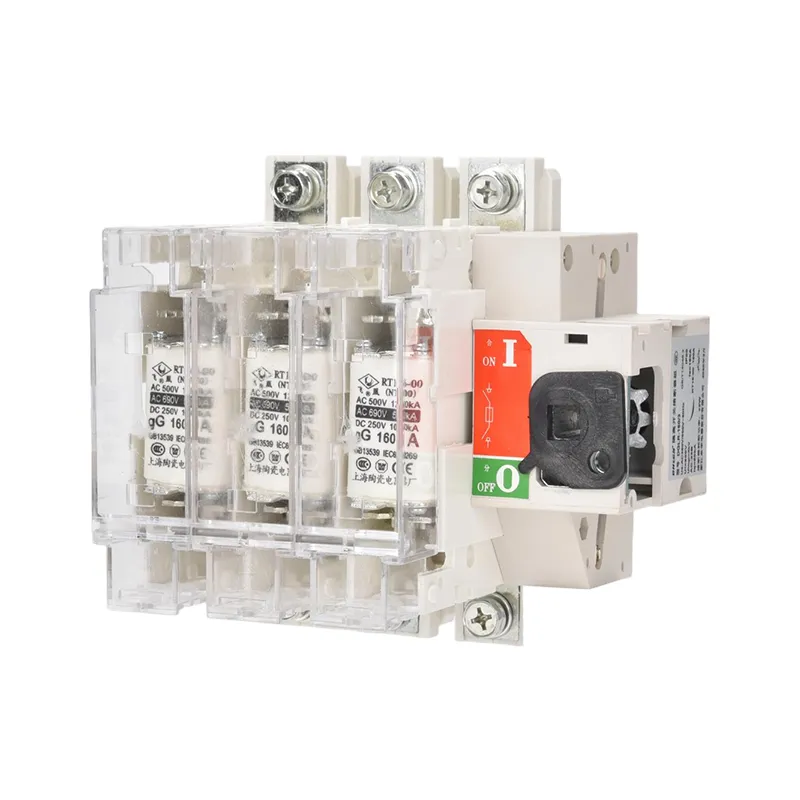

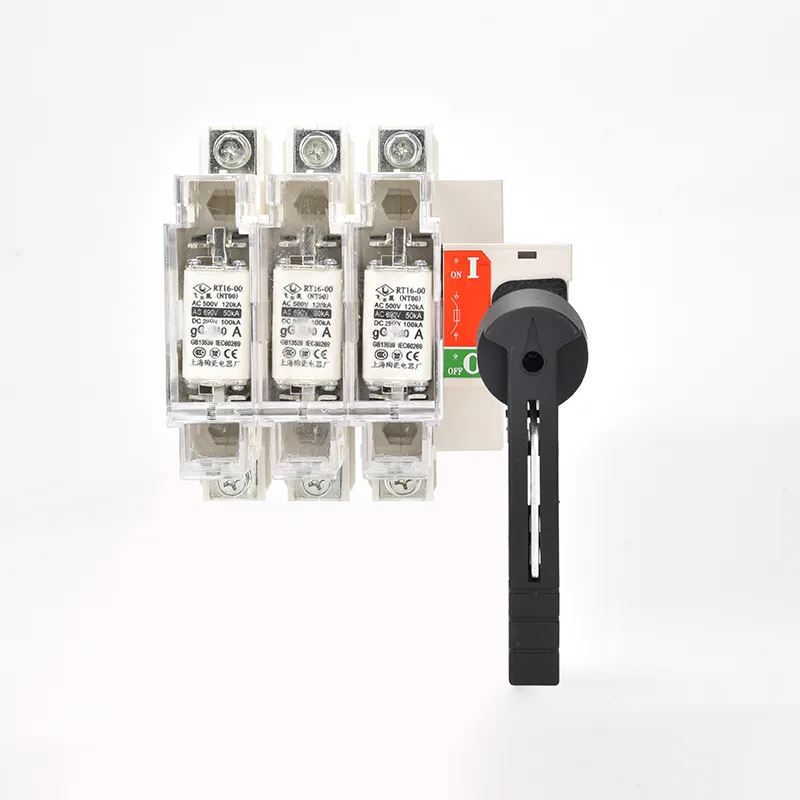

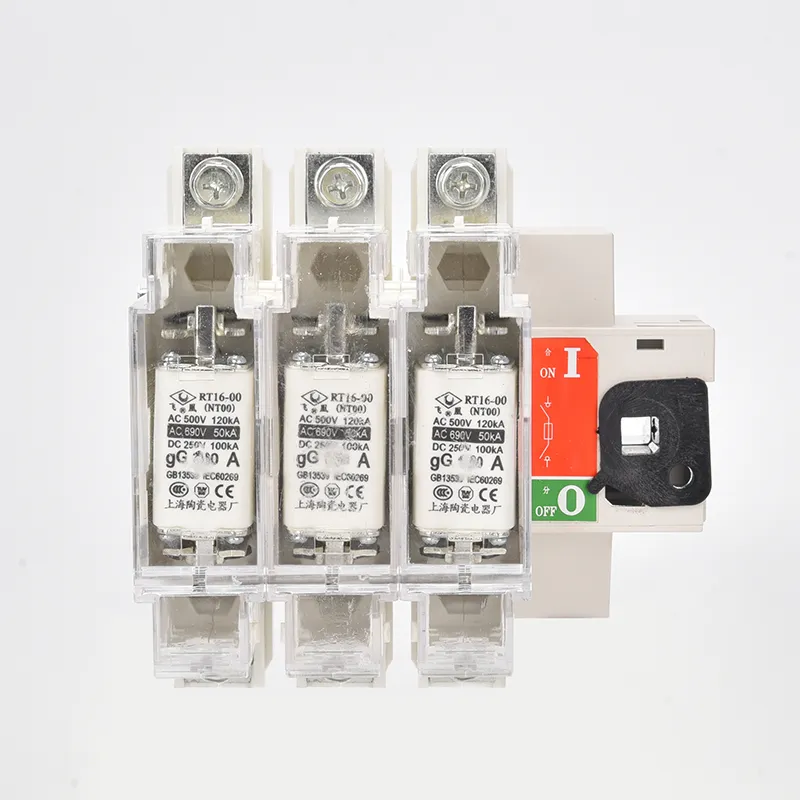

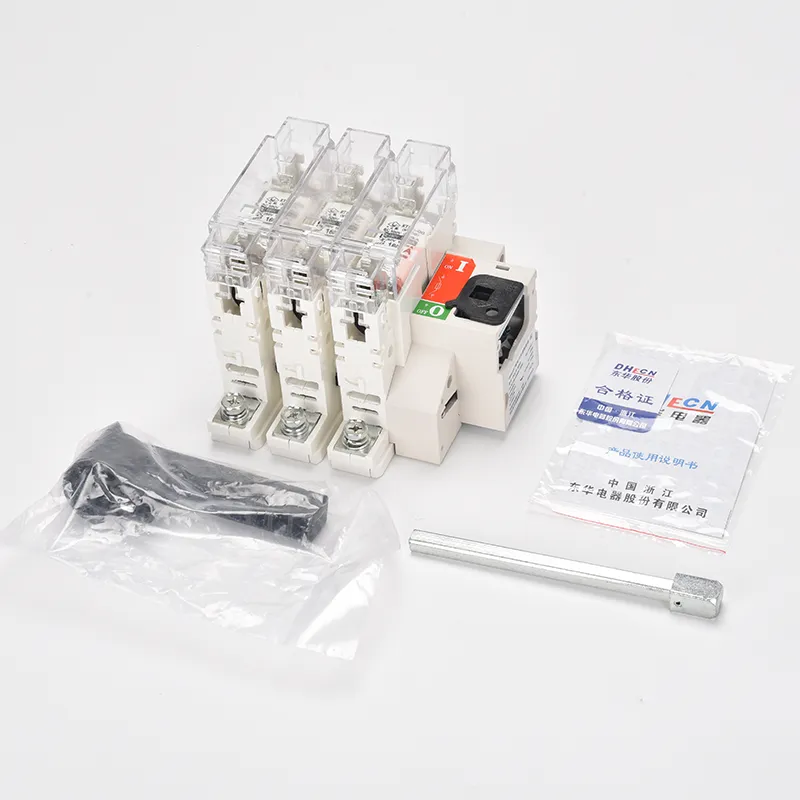

Interruttore isolatore con fusibile trifase triplo da 100 A

Per offrire un'esperienza utente fluida, Wenzhou XiFa Electric Power Equipment Co., Ltd non solo utilizza materie prime di prima qualità su ciascun interruttore isolatore trifase con fusibile triplo da 100 A, ad esempio adotta tecnopolimeri ignifughi sui tubi per ottenere prestazioni migliori in termini di resistenza meccanica e protezione dell'isolamento, ma viene anche sottoposto ai necessari test di fabbrica per ciascun interruttore isolatore trifase con fusibile triplo polo da 100 A, come la misurazione della resistenza di isolamento per confermare le prestazioni dielettriche e la coerenza operativa e il test di interblocco per verificare il meccanismo sicuro e affidabile prestazione.
Invia richiesta
Descrizione del prodotto

Funzioni di un sezionatore con fusibile trifase triplo da 100 A

1. Isolamento dell'alimentazione: quando il cablaggio elettrico richiede ispezione o manutenzione, l'interruttore isolatore trifase con fusibile trifase da 100 A disconnette l'alimentazione per garantire la sicurezza dei lavoratori.

2.Controllo dell'alimentazione: consente di accendere o spegnere il circuito, mantenendo il funzionamento normale e affidabile del sistema.

3. Interruzione per guasto: in caso di cortocircuito o sovraccarico, l'elemento fusibile si scioglie, interrompendo la corrente e proteggendo i motori e le altre apparecchiature collegate da danni elettrici.

4.Protezione di circuiti e apparecchiature: proteggendo da condizioni anomale, l'interruttore aiuta a mantenere la stabilità del circuito e prolunga la durata di cavi e apparecchiature.

Caratteristiche di un interruttore isolatore con fusibile trifase triplo da 100 A

1.Design integrato: combina le funzioni di un fusibile e di un isolatore in un unico dispositivo, offrendo elevata affidabilità.

2. Costruzione compatta: dimensioni ridotte, facile da installare e salvaspazio.

3. Facile sostituzione del fusibile: l'interruttore e il fusibile sono componenti separati, rendendo la sostituzione del fusibile rapida e conveniente.

4. Ampia applicabilità: adatto per l'uso su vari circuiti a bassa tensione.

100a Triple Pole 3 Phase Fused Isolator Switch100a Triple Pole 3 Phase Fused Isolator Switch

Parametro del prodotto:

Corrente di frame A Corrente nominale del fusibile (A) Modalità di fusibile
63 10、20、30、40、50、63 00C
160 63、80、100、125、160 0
250 160 0
200、250 1
400 300、315、400 2
630 400、500、630 3

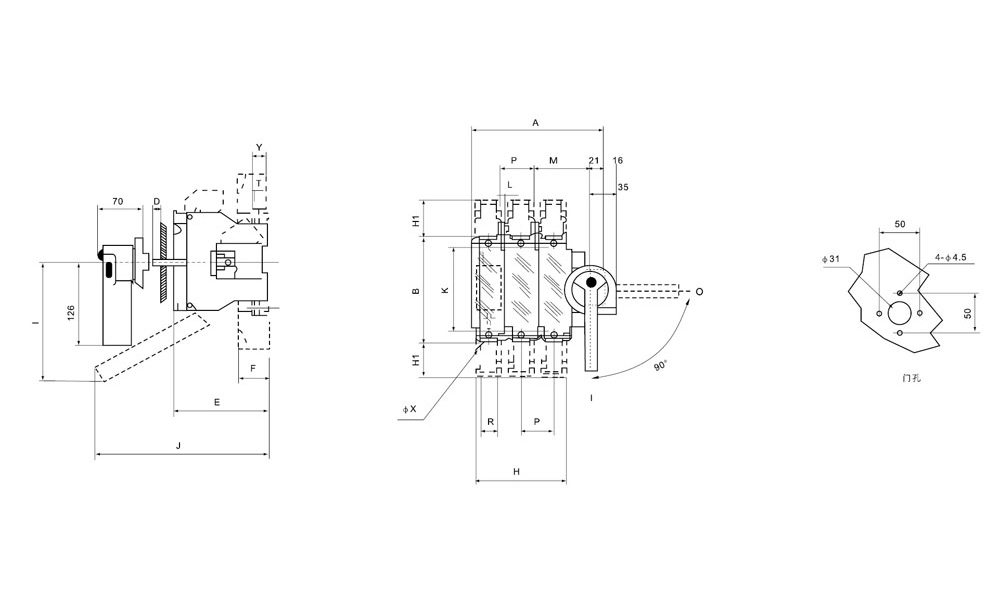

il tipo anteriore

Tipo Dimensioni del fusibile Dimensioni del telaio e dimensioni di installazione
GLR-63～400A
A B D E F H H1 I J K L M P R T φX Y
63A/3 0~00C 152 118 20～30 117


159 145 106 5.4 62.5 32



63A/4 0~00C 184 118 20～30 117


159 145 106 5.4 62.5 32



160A/3 0～00 164 162 28～30 126 44 108 53 141 189 127 5.4 65 36 20 2.5 8.5 19.5
160A/4 0～00 200 162 28～30 126 44 144 53 141 189 127 5.4 65 36 20 2.5 8.5 19.5
250/3 1 236 195 28～30 146 65 180 75 185 251 162 6.4 90.5 60 32 2.5 11 19.5
250/4 1 296 195 28～30 146 65 240 75 185 251 162 6.4 90.5 60 32 2.5 11 19.5
400/3 2 278 205 28～30 149 65 192 75 200 260 172 6.4 121 66 50 3 11 20
400/4 2 344 205 28～30 149 65 258 75 200 260 172 6.4 121 66 50 3 11 20

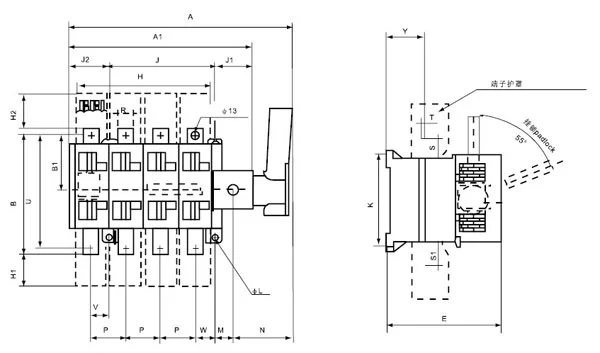

Tipo Dimensioni del fusibile Dimensioni del telaio e dimensioni di installazione
GLR-400~630A
A A1 B B1 C E H H1 H2 J J2 J1 K M N P R S S1 T V U W φL Y
400A/3 2 414 285 238 115 307 221 190 71 79 210 70 65 180 32.5 162 65 32 35 43 5 40.5 208 39.5 7 69
400A/4 2 474 345 238 115 307 221 255 71 79 210 70 65 180 32.5 162 65 32 35 43 5 24.5 208 39.5 7 69
630A/3 3 470 345 300 150 348 268 235 85 85 250 100 76 250 38.5 162 80 50 50 50 7 45.5 260 44.5 9 72
630A/4 3 550 425 300 150 348 268 315 85 85 250 100 76 250 38.5 162 80 50 50 50 7 34.5 260 445 9 72

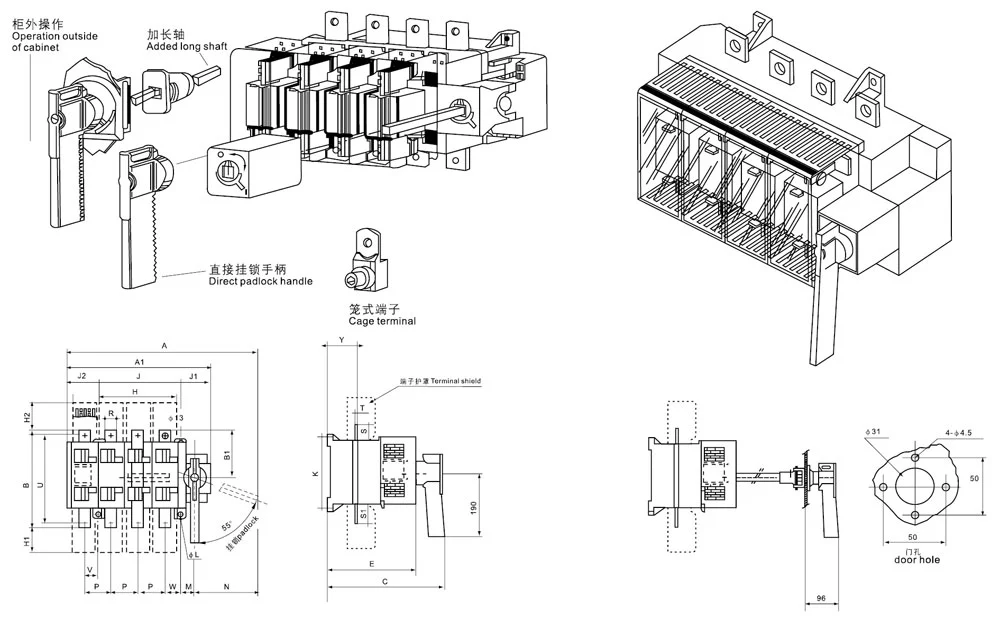

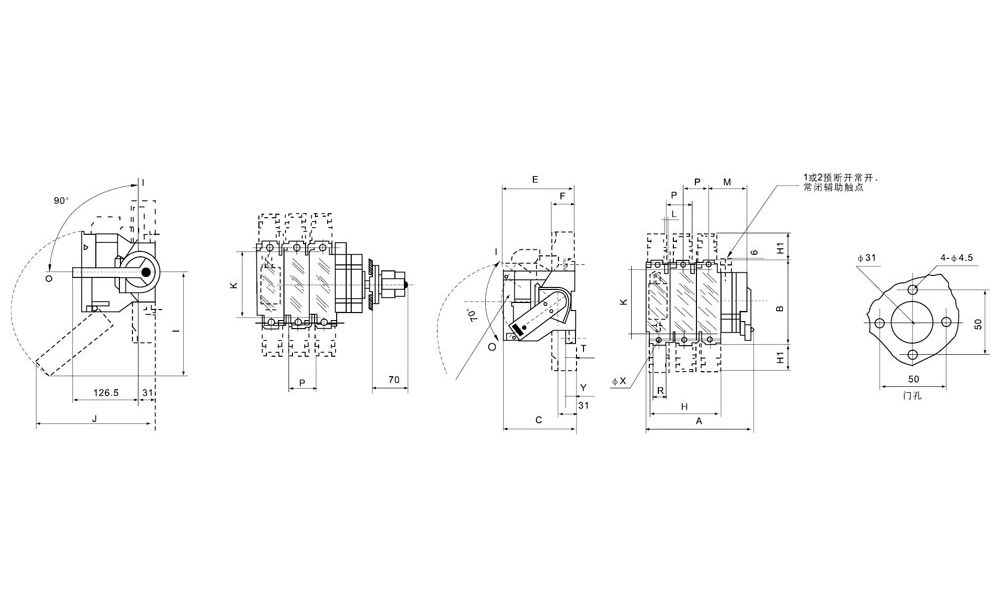

il tipo da parte

Tipo Dimensioni del fusibile Dimensioni del telaio e dimensioni di installazione
GLR-63～400A
A B C E F H H1 I J K L M P R T φX Y
63A/3 0~00C 133 118 134 126.5
116.5
159 145 106 5.4 36 32



63A/4 0~00C 164 118 117 126.5
116.5
159 145 106 5.4 36 32



160A/3 0～00 150 162 173 126.5 44 108 53 141 189 127 5.4 38 36 20 2.5 8.5 19.5
160A/4 0～00 186 162 173 126.5 44 144 53 141 189 127 5.4 38 36 20 2.5 8.5 19.5
250/3 1 253 195 173 146 65 180 75 185 251 162 6.4 81 60 32 2.5 11 19.5
250/4 1 313 195 173 146 65 240 75 185 251 162 6.4 81 60 32 2.5 11 19.5
400/3 2 271 205 173 149 65 192 75 200 260 172 6.4 86 66 50 3 11 20
400/4 2 337 205 173 149 65 250 75 200 260 172 6.4 86 66 50 3 11 20

Tipo Dimensioni del fusibile Dimensioni del telaio e dimensioni di installazione
GLR-400~630A
A A1 B B1 E H H1 H2 J J2 J1 K M N P R S S1 T V U W φL Y
400A/3 2 500 285 238 115 221 190 70 79 210 70 65 180 32.5 119 65 32 30 43 5 40.5 208 39.5 7 69
400A/4 2 560 345 238 115 221 255 70 79 210 70 65 180 32.5 119 65 32 30 43 5 24.5 208 39.5 7 69
630A/3 3 550 345 300 150 268 235 100 85 250 100 76 250 38.5 119 80 50 50 50 7 45.5 260 44.5 9 72
630A/4 3 630 425 300 150 268 315 100 85 250 100 76 250 38.5 119 80 50 50 50 7 34.5 260 445 9 72

100a Triple Pole 3 Phase Fused Isolator Switch100a Triple Pole 3 Phase Fused Isolator Switch100a Triple Pole 3 Phase Fused Isolator Switch100a Triple Pole 3 Phase Fused Isolator Switch100a Triple Pole 3 Phase Fused Isolator Switch

Domande frequenti sul prodotto:

D: Che tipo di fusibili vengono utilizzati nell'interruttore isolatore trifase con fusibile triplo da 100 A?

R: Vengono utilizzati fusibili ad alto potere di interruzione (HBC), generalmente classificati per applicazioni a bassa tensione. Questi fusibili sono progettati per interrompere le correnti di guasto in modo rapido e affidabile, garantendo la protezione delle apparecchiature a valle.

D: Quali sono i principali materiali utilizzati nella costruzione di un sezionatore trifase con fusibile triplo da 100 A?

R: L'alloggiamento è solitamente realizzato in materiale termoplastico ignifugo o lamiera di acciaio, i contatti sono in rame o rame argentato per una migliore conduttività e i corpi dei fusibili sono realizzati in ceramica o isolamento composito rinforzato. La maniglia operativa è spesso in metallo con una copertura protettiva in plastica.

D: L'interruttore isolatore trifase con fusibile triplo da 100 A è adatto per l'installazione esterna?

R: Sì, ma deve essere installato in un involucro con un grado di protezione IP appropriato (come IP65 o superiore) per resistere a polvere, umidità e condizioni esterne.



Tag caldi: Interruttore isolatore con fusibile da 100 A, fornitore di interruttori isolatore tripli, isolatore con fusibile trifase all'ingrosso
