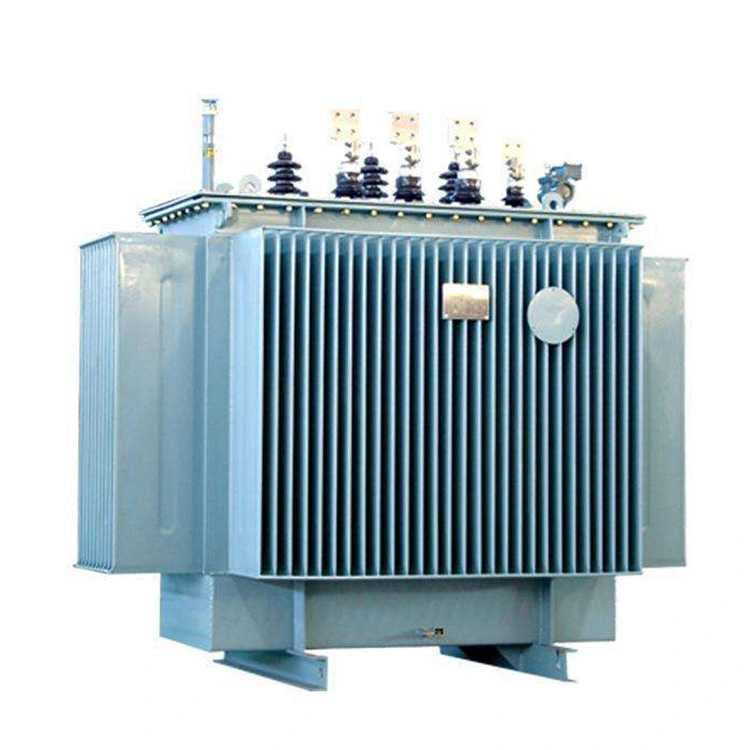

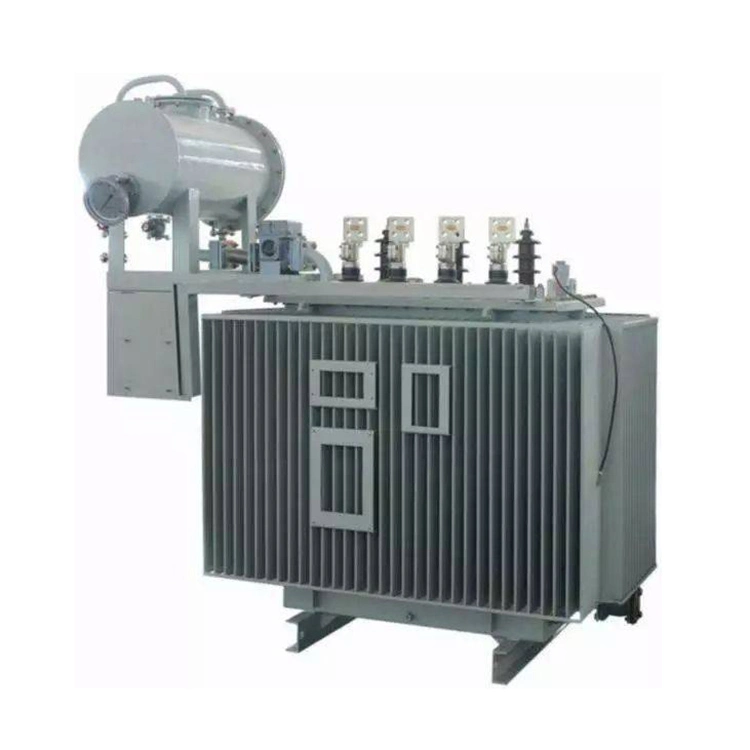

Trasformatore a bagno d'olio trifase 11kv 440v da 1000 kva

Differenza tra trasformatore a bagno d'olio e a secco:

1. Mezzo di raffreddamento

I trasformatori di tipo secco trifase da 1000 kVA 11 kV 440 V utilizzano principalmente la convezione naturale dell'aria o l'isolamento in resina epossidica per scopi di raffreddamento e isolamento. Tuttavia, i trasformatori immersi in olio trifase da 1000 kVA 11 kV 440 V utilizzano olio isolante minerale, che funge sia da mezzo di raffreddamento che da isolante.

2. Efficienza di dissipazione del calore

I trasformatori di tipo secco da 1000 kva trifase 11 kv 440 v hanno un'efficienza di dissipazione del calore relativamente inferiore, che si basa principalmente sulla circolazione dell'aria. Le ventole di raffreddamento sono spesso necessarie per le unità di capacità maggiore. Fortunatamente, i trasformatori immersi in olio trifase 11kV 440V da 1000 kva forniscono migliori prestazioni termiche perché l'olio isolante ha un'elevata capacità termica e può trasferire il calore in modo efficiente attraverso i radiatori.

3. Dimensioni e peso

I trasformatori di tipo secco da 1000 kva trifase 11 kv 440 v sono più compatti e leggeri poiché non richiedono serbatoi dell'olio o conservatori dell'olio. Tuttavia, i trasformatori immersi in olio trifase 11 kV 440 V da 1000 kVA sono generalmente più grandi e più pesanti a causa del serbatoio dell'olio, del conservatore e delle strutture di raffreddamento aggiuntivi.

4. Sicurezza antincendio

I trasformatori trifase a secco da 1000 kva offrono una maggiore sicurezza antincendio perché non contengono liquidi isolanti infiammabili. La maggior parte dei modelli utilizza materiali in resina epossidica ritardanti di fiamma, che li rendono adatti ad aree con severi requisiti di protezione antincendio. I trasformatori immersi in olio trifase 1000 kva 11 kv 440 v contengono olio isolante combustibile e pertanto richiedono adeguate precauzioni di sicurezza antincendio.

5. Resistenza all'umidità

I trasformatori di tipo secco da 1000 kva trifase 11 kv 440 v sono più sensibili agli ambienti umidi, poiché l'assorbimento di umidità può ridurre le prestazioni di isolamento. Fortunatamente, i trasformatori immersi in olio trifase 11kV 440V da 1000 kva forniscono una maggiore resistenza all'umidità perché l'olio isolante isola i componenti interni dall'umidità atmosferica.

6. Requisiti di manutenzione

I trasformatori di tipo secco da 1000 kva trifase 11 kv 440 v richiedono una manutenzione relativamente semplice, che prevede principalmente la pulizia periodica della polvere dagli avvolgimenti. Tuttavia, i trasformatori immersi in olio trifase 11 kV 440 V da 1000 kva richiedono un'ispezione regolare del livello dell'olio, della qualità dell'olio e delle condizioni di tenuta del serbatoio, oltre alla sostituzione o al rifornimento periodico dell'olio.

7. Intervallo di capacità

I trasformatori a secco sono utilizzati principalmente per applicazioni di piccola e media capacità, generalmente inferiori a 5000 kVA. Tuttavia, i trasformatori immersi in olio sono adatti per sistemi di alimentazione di capacità maggiore, che vanno da 1000 kVA a decine di migliaia di kVA.

8. Differenza di costo

I trasformatori di tipo secco da 1000 kva trifase 11 kv 440 v di solito hanno un costo di acquisto iniziale più elevato, in particolare i modelli fusi in resina epossidica. I trasformatori immersi in olio trifase 1000kva 11kv 440v hanno generalmente costi di investimento iniziali inferiori ma spese di manutenzione a lungo termine più elevate.

Specifica tecnica:

Officina

Attrezzatura

Test
