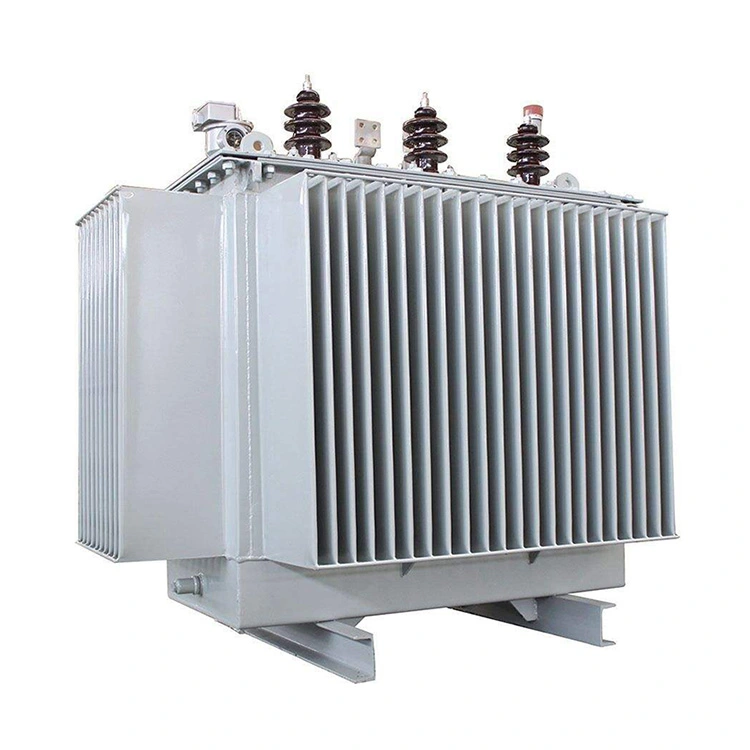

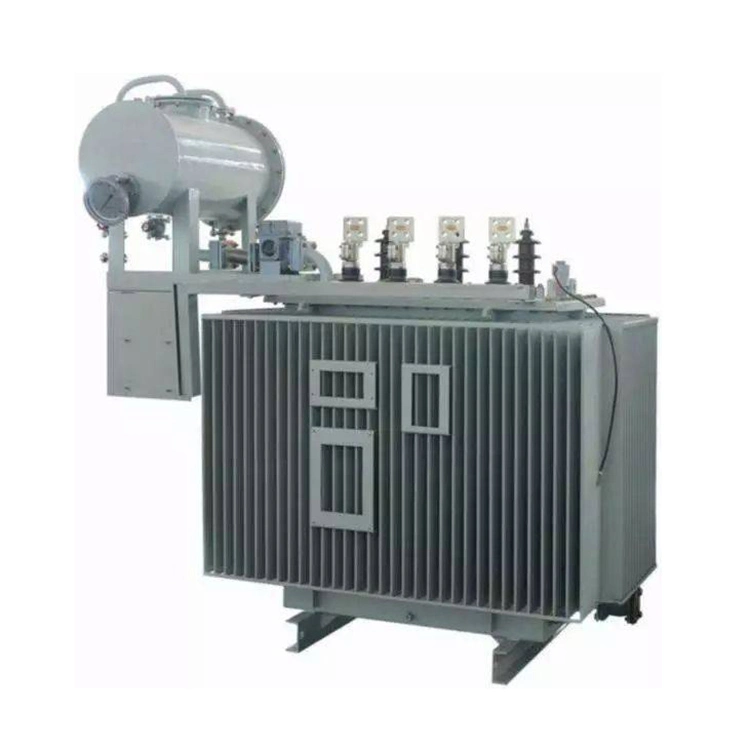

Trasformatore a bagno d'olio con nucleo in ferro da 35 kv 1250 kva

Forza del prodotto:

1) Caratteristiche dei trasformatori immersi in olio con nucleo in ferro da 35 kv 1250 kva

Rispetto ai trasformatori a secco in resina epossidica, i trasformatori immersi in olio con nucleo in ferro da 35 kv 1250 kva forniscono una dissipazione del calore più efficace. L'olio del trasformatore circola naturalmente all'interno del serbatoio, consentendo al calore di essere trasferito in modo uniforme attraverso l'avvolgimento e la struttura del nucleo. Al contrario, i trasformatori a secco da 1250 kva si basano principalmente sul raffreddamento ad aria e su materiali isolanti solidi, che generalmente hanno una conduttività termica inferiore e una capacità di trasferimento del calore meno efficiente.

Per i trasformatori a secco da 35 kv 1250 kva, il monitoraggio della temperatura dipende da sensori incorporati in posizioni fisse all'interno del corpo del trasformatore. Poiché i punti di misurazione sono limitati, la temperatura monitorata riflette solo la condizione in posizioni specifiche anziché la temperatura operativa media complessiva. Nei casi in cui si verifica un surriscaldamento localizzato, il valore visualizzato potrebbe non rappresentare accuratamente la condizione termica effettiva del trasformatore a secco da 35 kv 1250 kva. I trasformatori immersi in olio da 35 kv 1250 kva con nucleo in ferro, tuttavia, beneficiano della circolazione dell'olio isolante, che distribuisce il calore in modo più uniforme. Di conseguenza, la temperatura monitorata è generalmente più vicina alla temperatura interna media del trasformatore a bagno d'olio con nucleo in ferro da 35 kV 1250 kva.

Un altro importante vantaggio dei trasformatori immersi in olio con nucleo in ferro da 35 kV 1250 kva deriva dalla recuperabilità del sistema di isolamento in cui l'olio del trasformatore può essere filtrato, purificato e rigenerato dopo il deterioramento, il che aiuta a prolungare la durata di servizio e a mantenere le prestazioni di isolamento. In confronto, i trasformatori di tipo secco da 35 kv 1250 kva, che adottano l'isolamento in resina epossidica, hanno una solida struttura incapsulata. Una volta che il materiale isolante subisce invecchiamento, fessurazioni o danni termici, il deterioramento è irreversibile. I guasti che si verificano nel sistema di isolamento spesso portano a danni permanenti all'intero trasformatore.

Dal punto di vista della produzione, i trasformatori a secco da 35 kv 1250 kva coinvolgono processi di produzione relativamente complessi e di solito hanno costi complessivi più elevati rispetto ai trasformatori a bagno d'olio con nucleo in ferro da 35 kv 1250 kva. Inoltre, quando i trasformatori immersi in olio con nucleo in ferro da 35 kv e 1.250 kva raggiungono la fine della loro vita utile, molti dei loro materiali, come rame, acciaio e olio per trasformatori, possono essere riciclati e riutilizzati. I trasformatori di tipo secco da 35 kv 1250 kva, in particolare i tipi fusi in resina epossidica, hanno un potenziale di riciclaggio più limitato perché l'isolamento in resina è difficile da separare e lavorare.

2) Caratteristiche dei trasformatori di tipo secco da 35 kv 1250 kva

I trasformatori a secco da 35 kv 1250 kva sono ampiamente utilizzati perché funzionano senza olio isolante, il che riduce significativamente i rischi di incendio e abbassa i requisiti di protezione antincendio degli edifici. In alcuni ambienti speciali, come grattacieli, strutture sotterranee, complessi commerciali, ospedali e altri luoghi con rigide norme di sicurezza antincendio, i trasformatori a secco da 35 kv 1250 kva sono spesso la scelta preferita o obbligatoria.

I trasformatori di tipo secco colato in resina epossidica da 35 kv 1250 kva hanno superato molte delle limitazioni associate ai materiali isolanti precedenti, tra cui bassa resistenza termica e suscettibilità all'invecchiamento o alle fessurazioni. Con il continuo sviluppo della tecnologia di isolamento, alcuni trasformatori di tipo secco colato in resina epossidica da 35 kV 1250 kva possono ora raggiungere livelli di resistenza al calore di Classe H, che fornisce eccellenti prestazioni termiche in condizioni operative impegnative.

Rispetto ai tradizionali trasformatori immersi in olio con nucleo in ferro da 35 kv 1250 kva, i trasformatori di tipo a secco offrono anche numerosi vantaggi operativi, tra cui resistenza alle perdite di olio, migliori prestazioni antincendio, ridotti requisiti di manutenzione, migliore resistenza alla polvere e buona tolleranza all'umidità. Inoltre, i trasformatori di tipo secco da 35 kv 1250 kva presentano tipicamente livelli di scariche parziali relativamente bassi durante il funzionamento.

Strutturalmente, i trasformatori di tipo secco colato in resina epossidica da 35 kv 1250 kva sono costituiti principalmente da un nucleo in acciaio al silicio laminato e avvolgimenti fusi in resina epossidica. I cilindri isolanti sono installati tra gli avvolgimenti di alta e bassa tensione per rafforzare l'isolamento elettrico. Il gruppo di avvolgimento è supportato meccanicamente e fissato da distanziatori e componenti di fissaggio progettati con caratteristiche antiallentamento, che garantiscono un funzionamento affidabile a lungo termine in condizioni di vibrazioni e cicli termici.
