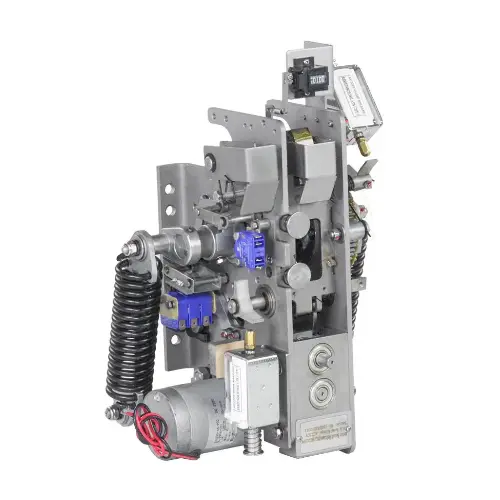

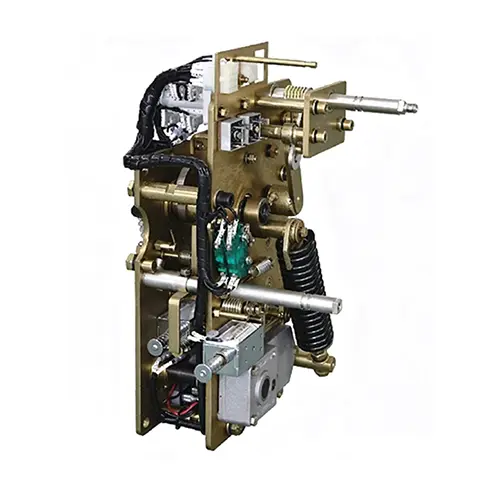

Il principio fondamentale del meccanismo operativo di carica della molla dell'interruttore sottovuoto risiede nell'immagazzinamento, ritenzione e rilascio dell'energia della molla per garantire una commutazione rapida e affidabile.
Accumulo di energia: Il motore comprime/allunga la molla di chiusura tramite ingranaggi e camme, convertendo l'elettricità in potenziale elastico; i finecorsa arrestano il motore una volta completamente carico.
Ritenzione di energia: i nottolini/cricchetti bloccano la molla in standby, pronta per l'attivazione.
Rilascio di energia: su comando, il blocco si sblocca e l'energia della molla spinge i contatti a chiudersi (collegare il circuito) o ad aprirsi (spegnere l'arco e interrompere l'alimentazione).
| Parametri | Unità | Parametri tecnici |
| Energia in uscita di chiusura | J | 85-120 |
| Meccanismo di chiusura e apertura angolo di uscita | o | 42-46 |
| Logaritmo del contatto dell'interruttore ausiliario | 一 | 6K6B |
| Logaritmo del contatto dell'interruttore di corsa | 一 | 2K2B |
| Tempo di carica del motore | S | <10 |
| Momento carico gestito | N·m | <20 |
| Potenza del motore | W | 40 (CA/CC 220 V/110 V) |
| Resistenza del magnete elettrico di chiusura (CC) | Ω | 130(220V)/33(110V) |
| Resistenza del magnete elettrico di chiusura (AC) | Ω | 56(220V)/10,3(110V) |
| Resistenza al magnete elettrico di apertura (CC) | Ω | 105(220V)/33(110V) |
| Resistenza del magnete elettrico di apertura (AC) | Ω | 39(220V)/10,3(110V) |
| Resistenza del meccanismo | Ts | 10000 |
1. Veloce e affidabile: l'accumulo di energia motorizzato si completa in <10 secondi, con rilascio istantaneo di energia che garantisce una commutazione precisa e rapida (tempo di apertura <30 ms).
2.Doppio funzionamento: supporta l'accumulo/attivazione dell'energia elettrica e manuale, garantendo il funzionamento anche in caso di interruzioni di corrente.
3. Lunga durata: la robusta struttura meccanica offre fino a 10.000+ operazioni, con prestazioni stabili sotto forze di cortocircuito.
4. Sicuro e stabile: i meccanismi di bloccaggio impediscono il rilascio accidentale, mentre il controllo meccanico-elettrico coordinato garantisce zero errori di funzionamento.
5. Manutenzione ridotta: il design modulare semplifica la sostituzione delle parti, riducendo i tempi di inattività e i costi operativi.
● Prima dell'installazione, controllare l'aspetto e l'eventuale presenza di danni sulle parti e verificare che il modello e i parametri siano coerenti.
● Installare saldamente il meccanismo sul corpo dell'interruttore secondo il disegno di assieme, garantendo la concentricità e il collegamento stretto.
● Regolare correttamente la biella, la corsa e la posizione limite per garantire un'azione stabile e flessibile.
● Collegare correttamente il circuito di controllo e testare le funzioni di accumulo manuale dell'energia, accumulo di energia elettrica e chiusura e apertura una per una.
● Ispezionare regolarmente i dispositivi di fissaggio per evitare che si allentino e mantenere il meccanismo pulito e asciutto.
● Lubrificare periodicamente le parti rotanti e di attrito per garantire un funzionamento regolare.
● Controllare le condizioni di molle, bobine, interruttori ausiliari e cablaggio per rilevare eventuali surriscaldamenti o danni.
● Testare periodicamente le prestazioni dell'azione per garantire un'apertura e una chiusura affidabili.
● Sostituire le parti usurate in tempo e conservare registri completi di manutenzione.
● Viene fornita formazione gratuita online/in loco, che copre aspetti quali installazione e messa in servizio, manutenzione giornaliera e diagnosi dei guasti, aiutando il team operativo e di manutenzione del cliente ad acquisire rapidamente competenze operative.
● Entro 12 mesi dalla data di accettazione e qualificazione dell'attrezzatura in loco. Durante il periodo di garanzia, verranno forniti i componenti principali che non sono danneggiati da fattori umani (come motore di accumulo di energia, bobina di chiusura e apertura, molla, interruttore ausiliario, ecc.) per la sostituzione e la riparazione.
