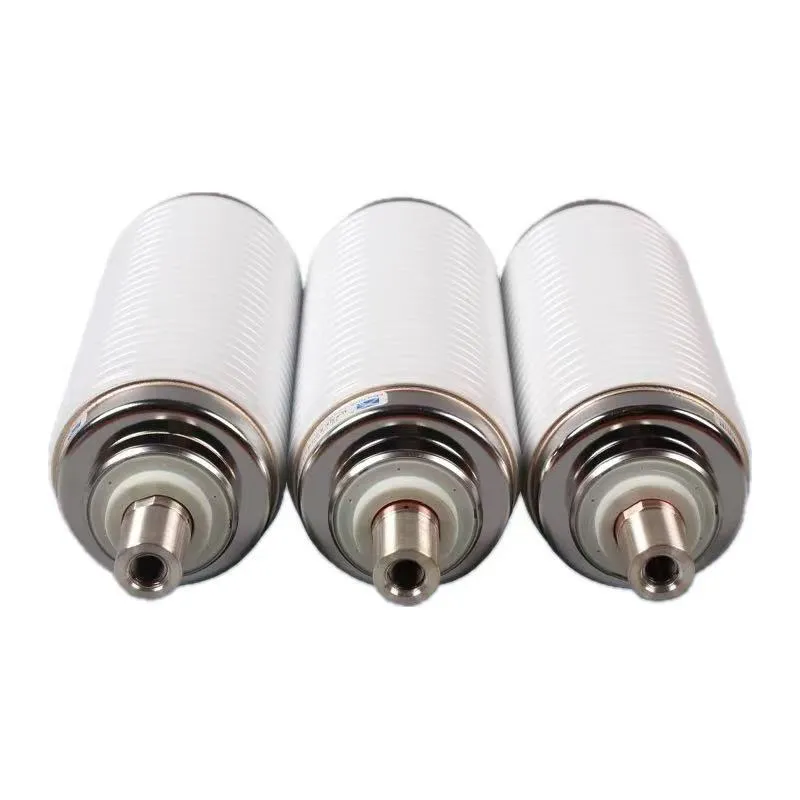

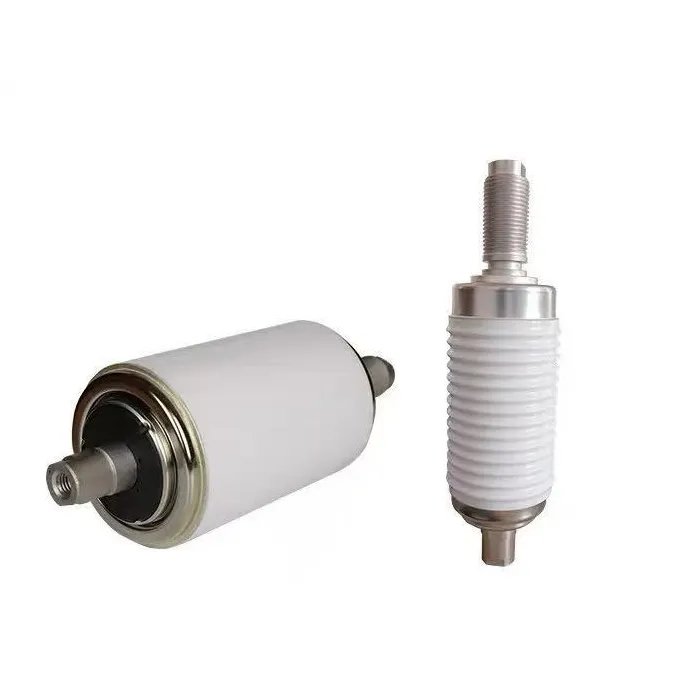

Interruttore per bombole sottovuoto da 11 kv 25 ka Vcb

L'interruttore a bottiglia sottovuoto da 11kv 25ka vcb è il componente principale di estinzione dell'arco degli interruttori automatici sottovuoto a media tensione, ampiamente utilizzato nei sistemi di distribuzione di energia da 11kV. Adotta un guscio ceramico completamente sigillato, con contatti in lega CuCr50 e un mezzo di estinzione dell'arco ad alto vuoto (≤5×10⁻⁴ Pa), caratterizzato da struttura compatta, peso leggero ed eccellenti prestazioni di isolamento. La corrente di interruzione nominale di cortocircuito è di 25 kA, la corrente nominale varia da 630 A a 2000 A e la durata meccanica è di oltre 10.000 operazioni, conforme agli standard IEC 62271-100, adatto per quadri interni in scenari industriali e di distribuzione dell'energia.

Il principio di funzionamento dell'interruttore a bottiglia sottovuoto da 11 kv 25 ka vcb si basa sull'estinzione dell'arco sotto vuoto: durante la chiusura, il contatto mobile è guidato dal meccanismo di funzionamento per contattare il contatto statico, formando un percorso di corrente. All'apertura i contatti si separano generando un arco che viene rapidamente raffreddato ed estinto grazie alla bassa densità di particelle nel vuoto, con recupero istantaneo della rigidità dielettrica. Durante il funzionamento, il sistema di schermatura assorbe l'energia dell'arco per prevenire la deposizione di vapori metallici, mentre il soffietto in acciaio inossidabile garantisce l'ermeticità durante il movimento del contatto, garantendo un funzionamento stabile e affidabile del sistema di alimentazione.

Vantaggi:

Elevato potere di interruzione: interrompe in modo affidabile la corrente di cortocircuito di 25 kA, rispettando gli standard IEC 62271-100.

Veloce e stabile: arco estinto in millisecondi; nessuna riaccensione; la velocità di recupero dielettrico non ha eguali.

Lunga durata e bassa manutenzione: i contatti CuCr hanno una bassa usura; vita meccanica ≥10.000 operazioni; quasi esente da manutenzione.

Sicuro ed ecologico: senza petrolio/gas; nessun rischio di esplosione/incendio; arco non esposto; bassa rumorosità e zero inquinamento.

Compatto e affidabile: dimensioni ridotte, peso leggero, elevata adattabilità ai quadri interni; prestazione stabile in condizioni difficili.

Domande frequenti

D: Come installare e mantenere l'interruttore della bottiglia sottovuoto da 11 kv 25 ka vcb?

A: Innanzitutto, installare verticalmente nel VCB e garantire la concentricità con il meccanismo operativo.

In secondo luogo, evitare shock meccanici e mantenerli puliti/asciutti durante l'installazione.

Infine, non è richiesta alcuna manutenzione interna; sostituire quando l'usura dei contatti supera il limite (≤3 mm).

Controllare regolarmente l'isolamento e la tenuta; seguire i cicli di test del produttore.

D: È compatibile con i sistemi di alimentazione a 12kV?

R: Sì, è completamente compatibile. La tensione nominale è 11 kV, progettata per adattarsi al sistema di distribuzione dell'alimentazione a 12 kV, soddisfacendo le effettive esigenze applicative della maggior parte degli scenari di media tensione.

D:Quale materiale di contatto viene utilizzato e quali sono i vantaggi?

R: Adotta contatti in lega CuCr50, che presentano i vantaggi di bassa usura, forte resistenza all'arco e lunga durata, garantendo prestazioni di interruzione stabili anche con corrente di cortocircuito di 25 kA

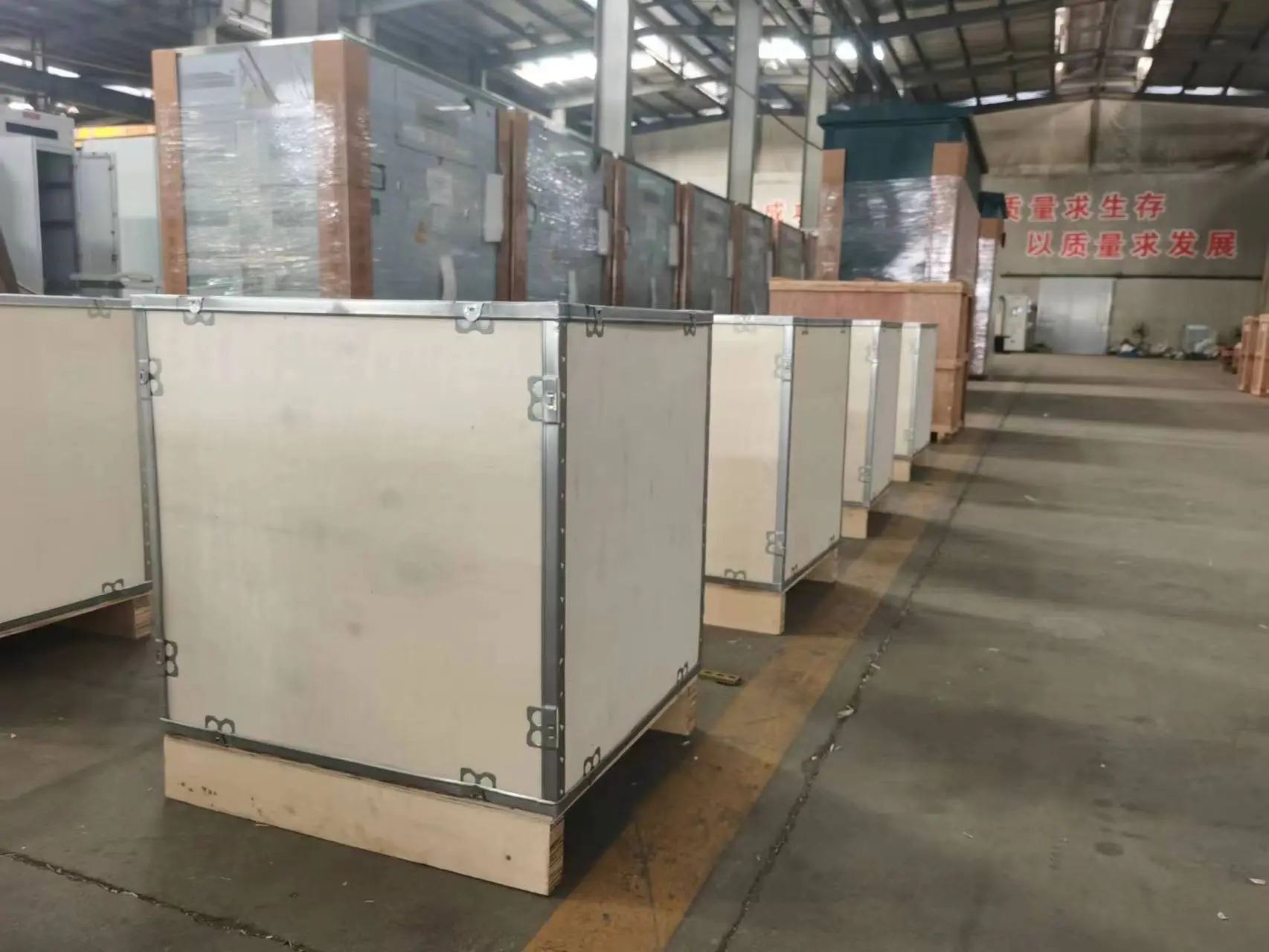

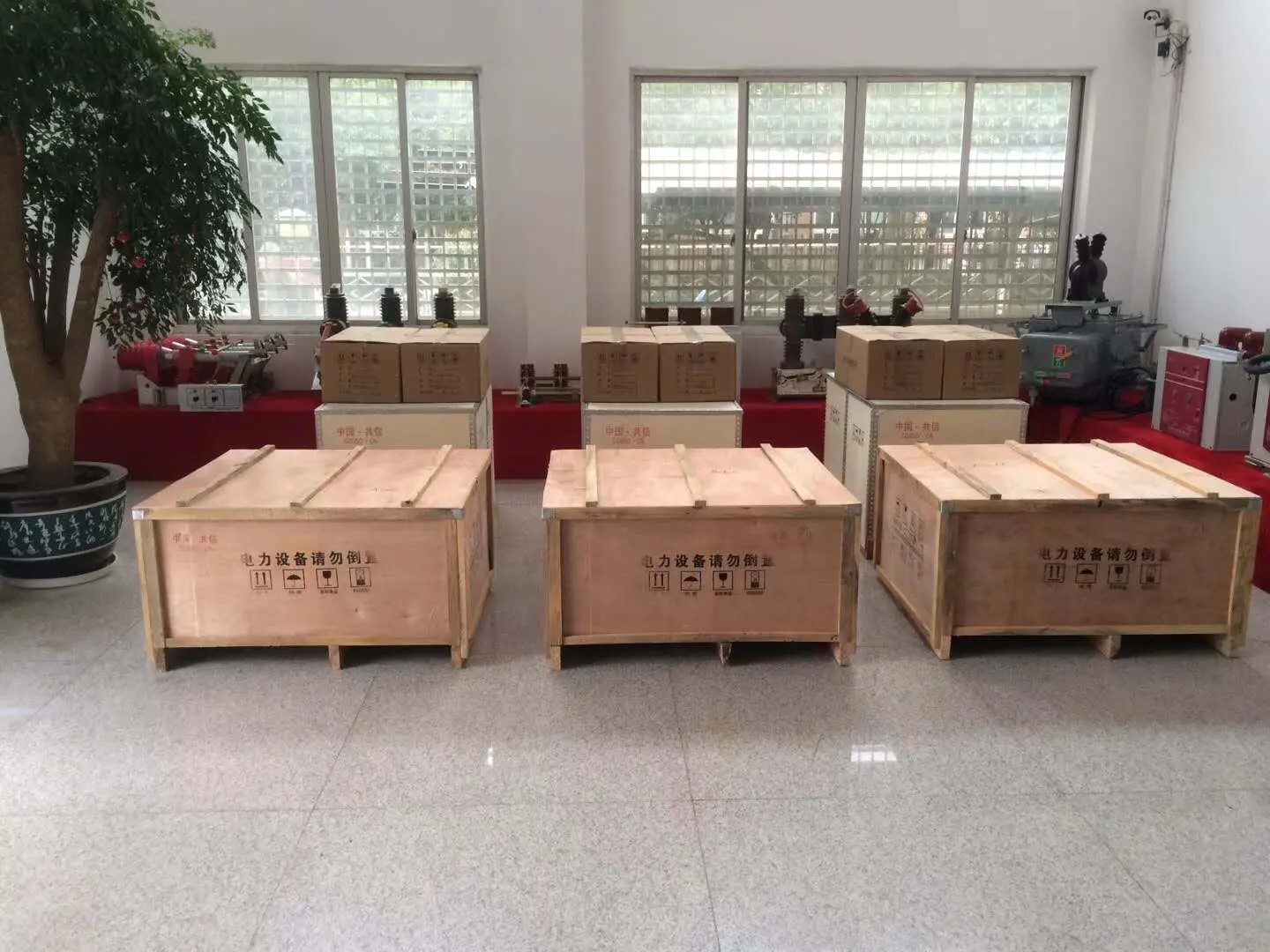

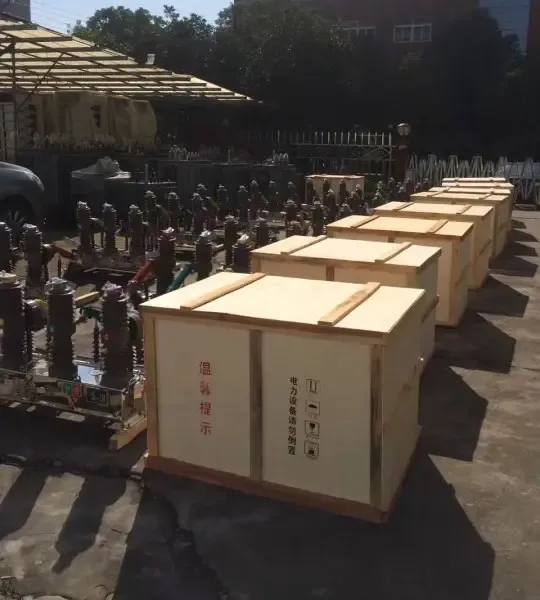

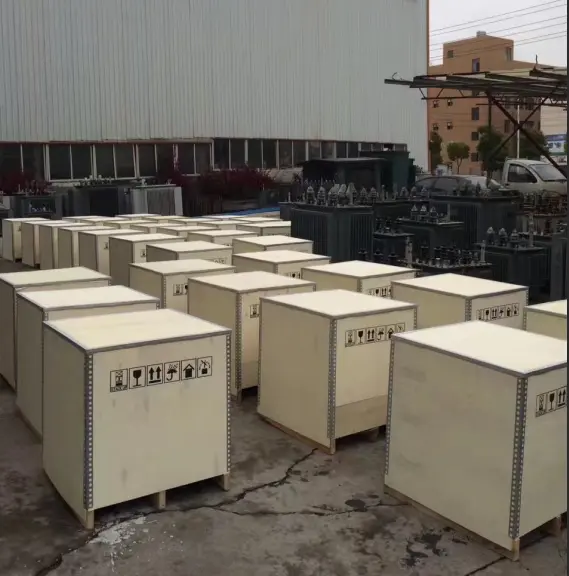

Imballaggio e spedizione dei prodotti:
