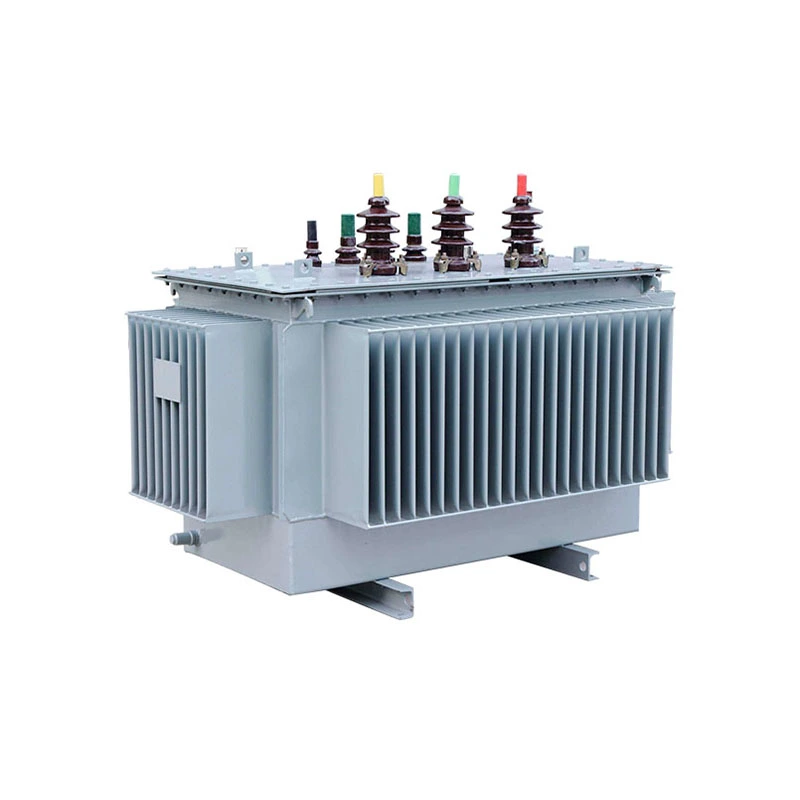

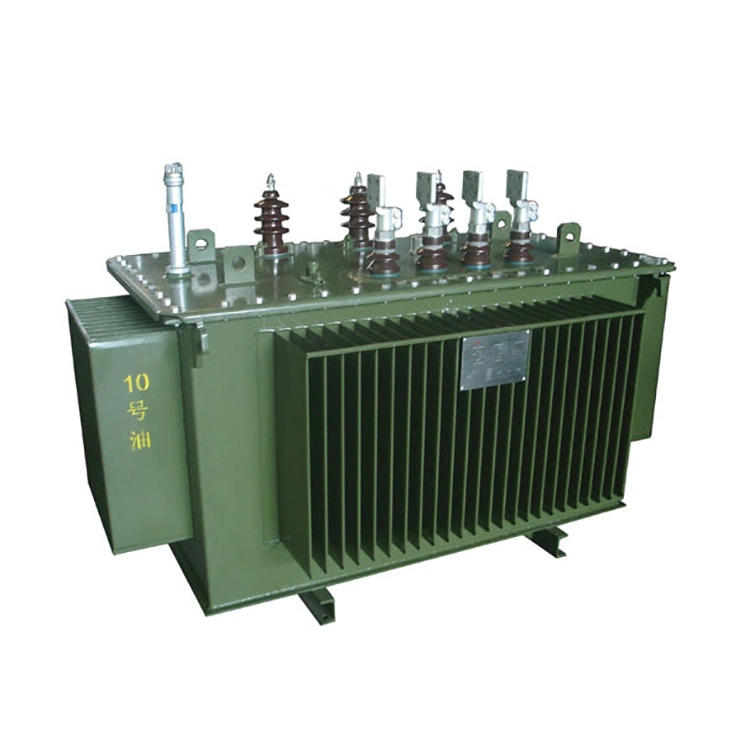

SH15 Trasformatore in lega amorfa da 160 Kva

Caratteristiche:

1. La lega amorfa è un nuovo tipo di materiale centrale a risparmio energetico realizzato attraverso il processo di tempra rapida. I suoi atomi metallici sono disposti in uno stato amorfo non ordinato, diverso dalla struttura cristallina del tradizionale acciaio al silicio. I processi di magnetizzazione e smagnetizzazione sono più sensibili e la perdita di isteresi magnetica è significativamente ridotta. Lo spessore del nucleo di questo trasformatore in lega amorfa SH15 160 kva è di soli 0,025 mm, meno di un decimo di quello delle normali lamiere di acciaio al silicio. Anche la perdita del circuito magnetico è estremamente bassa. Dal livello dei materiali, questo trasformatore consente di ottenere risparmio energetico e riduzione dei consumi.

2. Il trasformatore in lega amorfa SH15 160 kva sfrutta le caratteristiche superiori dei nuclei in lega amorfa, che presentano elevata densità di flusso magnetico di saturazione, perdite ultra basse, bassa corrente di eccitazione ed eccellente stabilità della temperatura. Rispetto ai tradizionali trasformatori in acciaio al silicio della stessa capacità, la perdita a vuoto del trasformatore in lega amorfa diminuisce di oltre il 70% e la corrente a vuoto è solo dello 0,7%. Può ridurre efficacemente il consumo energetico inefficace durante il funzionamento a vuoto e a carico leggero della rete elettrica ed è adatto per le caratteristiche di funzionamento a carico leggero a lungo termine dei trasformatori di distribuzione. Allo stesso tempo, ha una forte resistenza agli agenti atmosferici e funziona stabilmente nell'intervallo compreso tra -30 ℃ e 40 ℃.

3. Il trasformatore in lega amorfa SH15 160 kva adotta una struttura matura a nucleo chiuso integrato a tre fasi e cinque colonne, scartando il design tradizionale del nucleo di giunzione, eliminando le perdite aggiuntive e il rumore di funzionamento causati dagli spazi di giunzione. Il nucleo è fissato da un telaio di formatura ad alta resistenza, con una struttura compatta e stabile, che può efficacemente evitare la perdita incrementale causata da vibrazioni e allentamenti a lungo termine. Gli avvolgimenti di alta e bassa tensione adottano una struttura di avvolgimento densa e rettangolare regolare, con forza uniforme e forte stabilità, combinata con un'impedenza di cortocircuito standard del 4,0%, che possiede un'eccellente resistenza al cortocircuito e sicurezza e affidabilità operativa.

4. Il trasformatore in lega amorfa adotta una struttura del serbatoio dell'olio ondulato completamente sigillato, senza la necessità di un serbatoio di stoccaggio. Utilizzando piastre ondulate per compensare in modo adattivo l'espansione e la contrazione termica dell'olio isolante, è possibile isolare l'aria e l'umidità, ritardare l'invecchiamento dell'isolamento, prevenire il deterioramento dell'olio, ottenere un funzionamento esente da manutenzione a lungo termine e ridurre significativamente i costi di funzionamento e manutenzione successivi.

Parametro tecnico:

Precauzioni speciali per il trasformatore in lega amorfa SH15 160 kva:

1.Maneggiare con cura, evitare urti: durante la manutenzione, vietare severamente di urtare o colpire il nucleo in lega amorfa con oggetti duri, perché è estremamente sensibile alle sollecitazioni meccaniche e può portare ad un aumento significativo delle perdite.

2.Prestare attenzione ai cambiamenti nel rumore: ascoltare i suoni durante il funzionamento. Se il rumore aumenta improvvisamente o si avvertono rumori anomali, fermare immediatamente il trasformatore in lega amorfa SH15 160 kva e verificare se la forza di serraggio del nucleo di ferro è venuta meno.

3. Evitare smontaggi non necessari: i trasformatori in lega amorfa SH15 160 kva non devono essere sottoposti a ispezioni di smontaggio di routine. Se è necessario, lo smontaggio deve essere effettuato rigorosamente entro il tempo limite di esposizione di 8 ore (umidità < 65%) o 4 ore (umidità < 75%) per il corpo del trasformatore e contattare preventivamente il produttore per evitare danni alla struttura centrale.

Trasformatore di leghe amorfe in lavorazione

Attrezzatura

Centro prelievi

Trasformatore in spedizione
