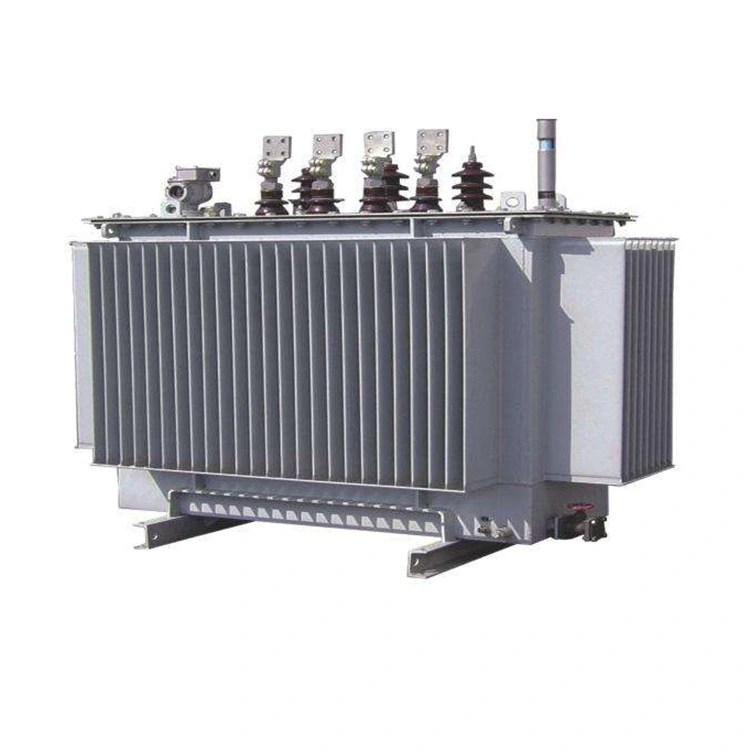

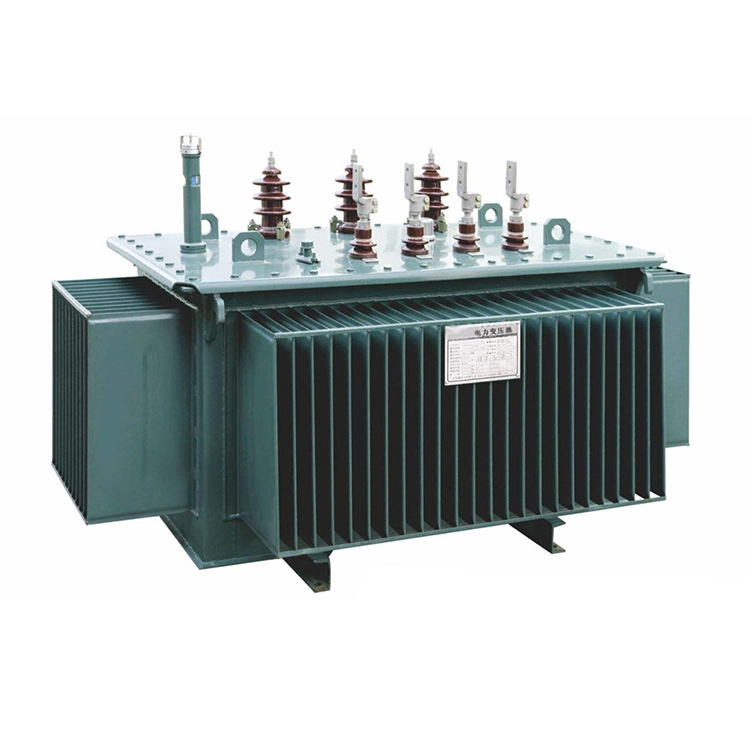

Trasformatore a bagno d'olio in lega amorfa da 800 kva

Il trasformatore immerso in olio in lega amorfa da 800 kva è costituito da un nuovo tipo di materiale a risparmio energetico. Il suo materiale centrale‌ è costituito da una lega amorfa, caratterizzata da elevata permeabilità magnetica e perdita di isteresi estremamente bassa, che può migliorare significativamente l'efficienza energetica a vuoto ed è conforme agli standard GB/T 20052 o IEC 60076.‌ E il suo metodo di raffreddamento‌ è immerso nell'olio.

La struttura sigillata del trasformatore immerso in olio in lega amorfa da 800 kva è favorevole alla resistenza all'umidità e alla corrosione, adatta per sottostazioni esterne o interne, con un'altitudine di ≤1000 m e un aumento della temperatura ambientale di ≤55K.

Il più grande vantaggio‌ di questo trasformatore immerso in olio in lega amorfa da 800 kva risiede in una perdita senza carico estremamente bassa. Questo trasformatore consuma circa 300-450 W (rispetto ai tradizionali trasformatori in lamiera di acciaio al silicio che sono circa 1.000-1.500 W), ovvero dal 60 al 75% in meno rispetto ai tradizionali trasformatori in lamiera di acciaio al silicio. Allo stesso tempo, ha un basso rumore (da ≤55 a 60 dB), un'elevata capacità di sovraccarico, una lunga durata e può essere utilizzato in genere per 25 -30 anni. Tuttavia, il costo è più elevato (dal 20% al 40% più costoso rispetto ai trasformatori della stessa specifica con lamiere di acciaio al silicio).

Pertanto, il trasformatore immerso in olio in lega amorfa da 800 kva è adatto per scenari industriali, commerciali o di distribuzione di energia con elevati requisiti di efficienza energetica.

Parametro tecnico:

D: Perché la perdita a vuoto del trasformatore immerso in olio in lega amorfa da 800 kva è significativamente inferiore a quella del trasformatore con la stessa capacità realizzato con lastre di acciaio al silicio?

R: Innanzitutto, lo spessore del nastro di lega amorfa è solo compreso tra 20 e 30 µm, ovvero circa un decimo dello spessore delle tradizionali lamiere di acciaio al silicio (da 230 a 350 µm). Secondo la relazione secondo cui la perdita di corrente parassita è proporzionale al quadrato dello spessore, la perdita di corrente parassita nel nucleo da 800 kVA è significativamente ridotta. Allo stesso tempo, la resistività della lega amorfa è circa 2,5 volte superiore a quella delle lamiere di acciaio al silicio, indebolendo ulteriormente la perdita di corrente circolante indotta tra gli strati quando cambia il flusso magnetico.

In secondo luogo, il ciclo di isteresi è stretto e la coercività è bassa. La lega amorfa ha una struttura amorfa senza difetti ai bordi dei grani e la resistenza all'inversione del dominio magnetico è piccola. La coercività è solo da 1/3 a 1/5 di quella delle lamiere di acciaio al silicio. Ciò riduce significativamente l'energia richiesta per ciascun ciclo di magnetizzazione e diminuisce notevolmente la perdita di isteresi.

In terzo luogo, la progettazione della densità del flusso magnetico di lavoro è relativamente bassa. Per il trasformatore immerso in olio in lega amorfa da 800 kVA, la densità del flusso magnetico nominale è generalmente fissata tra 1,35 e 1,45 T, che è inferiore a 1,65 e 1,75 T delle lamiere di acciaio al silicio. Poiché la perdita di ferro è proporzionale al quadrato o alla potenza maggiore della densità del flusso magnetico, ridurre adeguatamente la densità del flusso magnetico può portare a una diminuzione significativa della perdita di massa unitaria.

Sulla base dei meccanismi di cui sopra, la perdita a vuoto di un trasformatore immerso in olio in lega amorfa da 800 kva è generalmente solo dal 30% al 40% di quella di un trasformatore della stessa capacità con fogli di acciaio al silicio di grado S13 o S14. È particolarmente adatto per scenari di distribuzione dell'energia in cui l'apparecchiatura si trova spesso in condizioni di carico leggero o di standby.
