Nelle moderne reti di distribuzione dell’energia, dai sistemi a bassa tensione da 0,4 kV alle reti industriali e di pubblica utilità da 35 kV medio-alta, le sovratensioni transitorie sono diventate uno dei pericoli nascosti più trascurati ma distruttivi. Innescati da fulmini diretti o indiretti, frequenti cambi di rete, improvvisi cambiamenti di carico e produzione di energia instabile da impianti di energia rinnovabile, comprese le centrali solari ed eoliche, i picchi di tensione anomali possono interrompere istantaneamente il funzionamento stabile dell'intero sistema energetico. Come dispositivo di protezione fondamentale per la sicurezza elettrica, ilscaricatore di sovratensioneè progettato per assorbire l'energia di sovratensione istantanea, bloccare la tensione anomala entro un intervallo di sicurezza e formare una barriera protettiva essenziale per le apparecchiature di trasmissione e distribuzione di potenza. Questo articolo analizza in modo approfondito i rischi pratici affrontati dai progetti di ingegneria energetica e spiega perché la configurazione di uno scaricatore di sovratensione di alta qualità è una misura necessaria per un funzionamento stabile a lungo termine, il controllo dei costi e una costruzione standardizzata.
Che si tratti della costruzione di infrastrutture urbane, di nuove centrali elettriche, di officine di produzione industriale o di progetti completi di sottostazioni compatte, la mancanza di un'efficace protezione contro le sovratensioni porterà una serie di continui problemi nascosti. La maggior parte degli operatori di progetto e del personale addetto all'approvvigionamento elettrico si concentra solo sulla funzione di base dell'alimentazione elettrica delle apparecchiature, ignorando i danni a lungo termine causati da frequenti piccole sovratensioni e forti fulmini accidentali, che alla fine portano a maggiori costi operativi e frequenti guasti alle apparecchiature.
Le apparecchiature di distribuzione dell'energia come trasformatori, interruttori automatici, trasformatori di corrente, trasformatori potenziali e interruttori automatici sotto vuoto hanno requisiti severi sull'isolamento della tensione operativa. Quando forti fulmini o sovratensioni di commutazione invadono il circuito, l'alta tensione istantanea sfonda la struttura isolante interna dei componenti elettrici di precisione. L'impatto a lungo termine di sovratensioni non protette causerà l'invecchiamento dell'isolamento, la rottura della bobina e il cortocircuito interno delle apparecchiature principali.
Senza uno scaricatore di sovratensione qualificato, le costose apparecchiature di alimentazione principale sono vulnerabili a danni improvvisi. I costi di sostituzione e manutenzione delle apparecchiature elettriche a media e alta tensione sono estremamente elevati e i danni casuali aumenteranno direttamente il costo operativo complessivo del progetto. Un'installazione ragionevole di scaricatori di sovratensione può isolare efficacemente la sovratensione da impatto ed evitare danni irreversibili alle risorse energetiche di alto valore.
L'alimentazione elettrica continua e stabile è la garanzia fondamentale per la produzione industriale, le strutture pubbliche urbane e la generazione di nuova energia. L'impatto improvviso di una sovratensione attiverà l'intervento automatico dei componenti di protezione, con conseguenti interruzioni di corrente non pianificate. Per le imprese manifatturiere, la chiusura delle linee di produzione comporterà ritardi negli ordini e perdite economiche; per le centrali eoliche e fotovoltaiche, interruzioni di corrente impreviste ridurranno l’efficienza della produzione di energia e influenzeranno le entrate complessive; per le costruzioni urbane a sostegno degli impianti elettrici, l’interruzione della fornitura di energia ridurrà anche la qualità del servizio pubblico.
Uno scaricatore di sovratensione ben abbinato può rilasciare rapidamente la corrente di picco in breve tempo, mantenere il funzionamento stabile del circuito di alimentazione, ridurre la probabilità di intervento anomalo ed evitare efficacemente perdite economiche e problemi di gestione causati da frequenti tempi di inattività.
Una tensione transitoria eccessiva causerà il surriscaldamento locale di cavi, scatole di distribuzione e quadri elettrici, nonché l'invecchiamento e la fusione dei materiali isolanti della linea. Nei casi più gravi, indurrà scintille da cortocircuito e scatenerà incendi elettrici, ponendo gravi minacce agli edifici della fabbrica, ai siti delle sottostazioni e alla sicurezza del personale. In alcuni ambienti di lavoro all'aperto difficili, l'umidità e l'inquinamento amplificano ulteriormente il rischio di perdite di sovratensione e di incidenti dovuti a scosse elettriche.

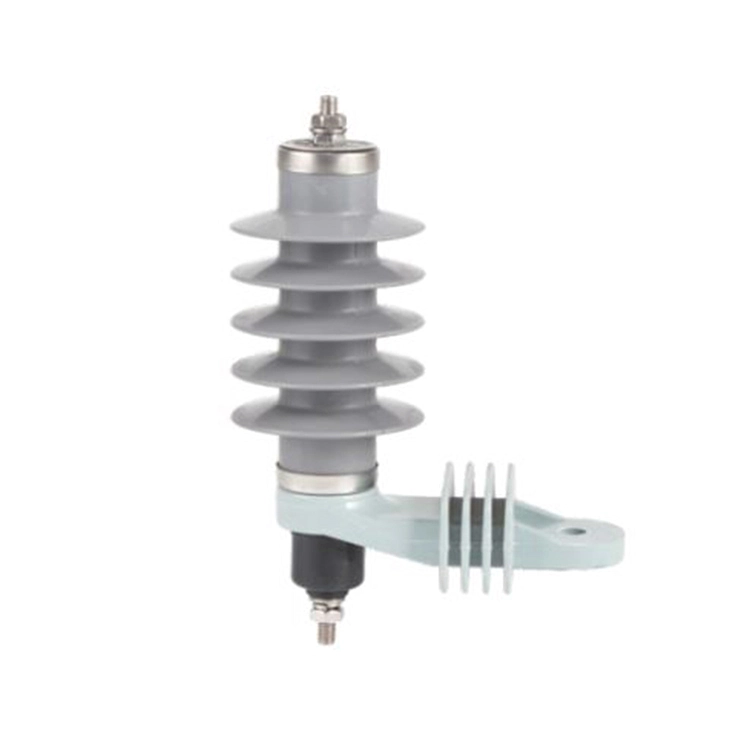

Affidabilescaricatore di sovratensioneadotta un guscio polimerico ignifugo ad alta resistenza e una struttura di scarica interna ottimizzata, che può guidare in modo sicuro la corrente di picco a terra, eliminare i rischi di accensione ad alta temperatura causati da anomalie di tensione e migliorare notevolmente il livello di sicurezza generale dei siti di distribuzione dell'energia.
A provocare danni non sono soltanto le forti sovratensioni atmosferiche, ma anche le frequenti e piccole fluttuazioni di tensione e le piccole sovratensioni ripetute nella rete elettrica quotidiana. Questi impatti sottili consumeranno continuamente le prestazioni dei componenti elettrici, accelereranno l’invecchiamento degli interruttori automatici, dei fusibili e di altre parti ausiliarie e porteranno ad un aumento del tasso di guasto delle apparecchiature. L’accumulo a lungo termine ridurrà la durata complessiva del sistema energetico e le imprese dovranno investire più manodopera e risorse materiali nell’ispezione quotidiana, nella manutenzione e nella sostituzione delle parti.
Dotato di uno scaricatore di sovratensione standard, può tamponare le fluttuazioni giornaliere di tensione, ridurre la perdita per fatica delle apparecchiature elettriche, estendere il ciclo di servizio complessivo dei sistemi di distribuzione e realizzare una riduzione dei costi a lungo termine e un miglioramento dell'efficienza per i progetti.
Attualmente, sempre più paesi e regioni introducono politiche tariffarie preferenziali per i componenti elettrici importati per stimolare la produzione locale e la costruzione di infrastrutture. Tuttavia, i progetti di ingegneria rilevanti e le apparecchiature elettriche di supporto devono soddisfare standard internazionali unificati di sicurezza e qualità per superare l’ispezione doganale, l’accettazione del progetto e la revisione dell’accesso alla rete.
I dispositivi di protezione principali rappresentati dagli scaricatori di sovratensione devono essere conformi alle specifiche CE, UL e ad altre specifiche tecniche internazionali, nonché ai requisiti del sistema di gestione ambientale e di qualità ISO. Dispositivi di protezione non qualificati porteranno a ritardi nell’accettazione dei progetti, barriere commerciali e persino rischi legali, influenzando il regolare avanzamento dei progetti di ingegneria delle esportazioni e di cooperazione all’estero.
Le eccellenti prestazioni di protezione delscaricatore di sovratensionederiva dalle sue caratteristiche uniche di resistenza non lineare. Sotto la normale tensione di alimentazione, lo scaricatore si trova in uno stato di isolamento ad alta resistenza, che non influisce sulla normale trasmissione di potenza della linea e non ha alcun impatto sul funzionamento di altre apparecchiature elettriche. Quando la linea viene attaccata da un fulmine o da una sovratensione di commutazione, la resistenza interna dello scaricatore di sovratensione diminuisce bruscamente in pochi millisecondi, formando un canale di scarica a bassa resistenza.
Può guidare rapidamente la corrente di picco istantanea ad alta pressione verso terra, limitare l'ampiezza della sovratensione entro l'intervallo di resistenza sicura di tutte le apparecchiature collegate. Una volta scomparsa la sovratensione, lo scaricatore di sovratensione si ripristinerà automaticamente allo stato di standby isolato, realizzando una protezione automatica 24 ore su 24 senza operazioni e interventi manuali. Questo principio di funzionamento efficiente e affidabile lo rende il dispositivo di protezione più conveniente per i sistemi di distribuzione dell'alimentazione a gamma completa da 0,4 kV a 35 kV.
La scelta di uno scaricatore di sovratensione adeguato deve basarsi sull'effettivo livello di tensione e sull'ambiente operativo del progetto. Le seguenti specifiche dei parametri principali coprono i modelli convenzionali a bassa, media e alta tensione, soddisfacendo le esigenze di abbinamento della maggior parte delle sottostazioni compatte, dei quadri elettrici e dei progetti di distribuzione industriale.
| Parametro fondamentale | Bassa tensione 0,4 kV | Media tensione 10kV | Alta tensione 35kV | Norma applicabile |
|---|---|---|---|---|
| Tensione nominale del sistema | 0,4 kV | 10kV | 35kV | CEI 60099-4 |
| Massima tensione operativa continua | 0,76 kV | 13,5 kV | 46kV | CE/UL |
| Corrente di scarica nominale | 10kA~20kA | 10kA~20kA | 10kA~20kA | Forma d'onda 8/20μs |
| Tensione residua massima | ≤1,5kV | ≤35kV | ≤110kV | Standard unificato di settore |
| Materiale della calotta esterna | Polimero ignifugo | Polimero anti-inquinamento | Polimero resistente ai raggi UV | Grado di protezione ambientale |
| Frequenza adattabile | 50/60Hz | 50/60Hz | 50/60Hz | Adattamento alla rete globale |
Con la continua espansione del mercato globale delle apparecchiature elettriche, le persone prestano maggiore attenzione all’equilibrio tra qualità del prodotto, costi e qualificazione della certificazione. Concentrandosi sulla ricerca e sviluppo e sulla produzione di prodotti per la trasmissione e la distribuzione di potenza da 0,4 kV a 35 kV, i produttori con un accumulo tecnico maturo possono fornire componenti di supporto stabili e affidabili per sottostazioni compatte e set completi di apparecchiature elettriche.
Supportato da un'esperienza tecnica a lungo termine di ricerca e sviluppo dal 2006, il sistema di produzione ha formato un sistema di controllo qualità completo in linea con la gestione della qualità ISO 9001 e la certificazione di gestione ambientale ISO 14001. Tutti i prodotti elettrici compresi quelli ad alte prestazioniscaricatore di sovratensioneimplementare rigorosamente gli standard tecnici internazionali, con prestazioni di prodotto stabili e forte adattabilità ambientale, e può adattarsi a condizioni di lavoro complesse come nuove centrali elettriche, cantieri urbani e parchi industriali.
Situata nella zona di sviluppo economico di Yueqing nello Zhejiang, la base produttiva si affida ai vantaggi del cluster industriale degli apparecchi elettrici a bassa e media tensione e ottimizza continuamente la struttura del prodotto e la tecnologia di produzione. Può fornire prodotti standardizzati convenienti e parti di supporto personalizzate per clienti globali, adattandosi completamente alle esigenze differenziate del mercato di diverse regioni e progetti di ingegneria. Come filiale di Conso Electrical Science and Technology Co., Ltd (un produttore di trasformatori di distribuzione da 10 kV a 35 kV dal 2006),XiFavanta decenni di esperienza nell'ingegneria elettrica nella progettazione e produzione di scaricatori di sovratensione.
Dopo anni di pratica progettuale e precipitazioni tecniche, i prodotti sono stati ampiamente utilizzati nelle strutture di supporto di gruppi di energia idroelettrica, fotovoltaica, eolica e di energia urbana. Nella progettazione e produzione di scaricatori di sovratensione e altri prodotti di protezione principale, considerare pienamente gli ambienti difficili come le alte temperature esterne, le basse temperature, l'umidità e l'inquinamento industriale e ottimizzare l'isolamento, lo scarico e le prestazioni anti-invecchiamento dei prodotti.
Pur garantendo una qualità affidabile, mantiene prezzi ragionevoli e competitivi, aiutando le persone e gli appaltatori di ingegneria all'estero a ridurre i costi complessivi di approvvigionamento e a godere facilmente dei vantaggi della politica tariffaria derivanti dall'importazione di componenti elettrici di alta qualità in vari paesi.
I rischi di sovratensione sono universali e imprevedibili in tutti gli scenari di consumo energetico. Danni alle apparecchiature, arresti della produzione, incidenti legati alla sicurezza, aumento dei costi di manutenzione e ostacoli alla conformità causati da sovratensioni non protette diventeranno un consumo nascosto che limiterà lo sviluppo a lungo termine dei progetti di ingegneria.
Investire in un prodotto di alta qualitàscaricatore di sovratensioneè una misura di sicurezza a basso costo e ad alto rendimento. Può evitare efficacemente tutti i tipi di rischi legati alle sovratensioni, proteggere il funzionamento sicuro e stabile delle apparecchiature di distribuzione dell'energia, prolungare la durata dell'intero sistema energetico e aiutare le imprese e i progetti di ingegneria a ottenere una produzione sicura, una costruzione standardizzata e un funzionamento sostenibile.
Per gli elettricisti di tutto il mondo, gli appaltatori di ingegneria e i progettisti di sistemi energetici, riconoscere pienamente il valore di protezione degli scaricatori di sovratensione e selezionare prodotti certificati, conformi agli standard e ad alta adattabilità è la chiave per migliorare la sicurezza e la stabilità complessive dei progetti energetici nel complesso contesto del mercato internazionale.
-
