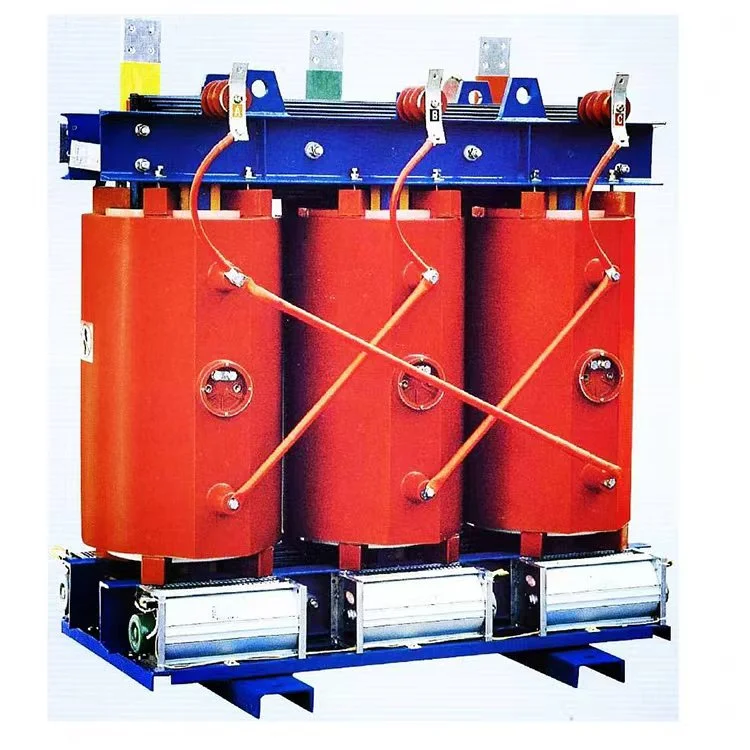

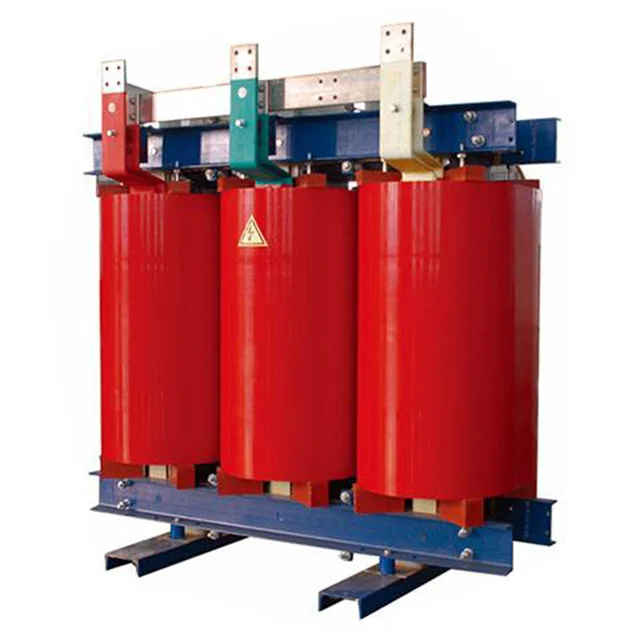

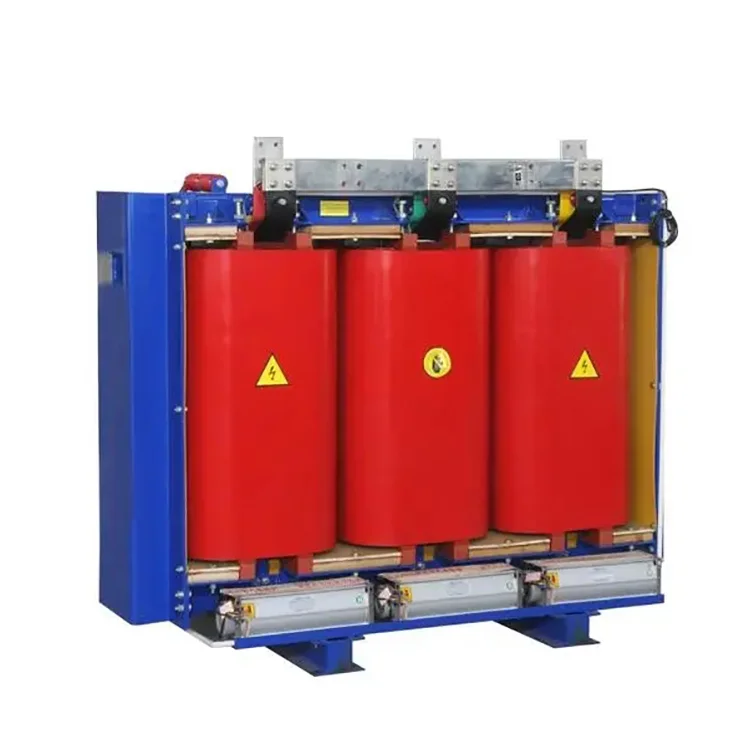

Trasformatori di potenza a secco da 2500 kva 20 kv Dyn11

I trasformatori di potenza a secco da 2500 kva 20 kv dyn11 sono comunemente utilizzati in luoghi con requisiti di prestazioni elevate come protezione antincendio e prevenzione delle esplosioni, grazie ai loro vantaggi tra cui forte capacità di resistenza ai cortocircuiti, basso carico di lavoro di manutenzione, elevata efficienza operativa, dimensioni compatte e bassi livelli di rumore.
Stabile, resistente al fuoco e che riduce l'inquinamento, può essere utilizzato direttamente nei punti di carico. Tecnologia domestica avanzata, elevata resistenza meccanica, forte capacità di resistenza al cortocircuito, bassa scarica parziale, buona stabilità termica, elevata affidabilità e lunga durata.
Basse perdite, bassa rumorosità, significativo effetto di risparmio energetico e funzionamento esente da manutenzione. Buone prestazioni di dissipazione del calore e forte capacità di sovraccarico. La capacità può essere aumentata quando si applica il raffreddamento ad aria forzata.
Eccellente resistenza all'umidità. Adatto per il funzionamento in ambienti con elevata umidità e altri ambienti difficili.
I trasformatori di potenza a secco da 2500 kva 20 kv dyn11 possono essere dotati di un sistema completo di rilevamento e protezione della temperatura. Un sistema intelligente di controllo della temperatura del segnale consente il rilevamento automatico e la visualizzazione ciclica della temperatura operativa di ciascuno dei tre avvolgimenti di fase, l'avvio/arresto automatico dei ventilatori, nonché le funzioni di allarme e di sgancio.
Dimensioni compatte, peso leggero, ingombro ridotto e bassi costi di installazione.

Procedure giornaliere di funzionamento, ispezione e manutenzione per trasformatori di potenza a secco da 2500 kva 20 kv dyn11

Ispezione preoperativa:

Verificare che l'ambiente attorno al trasformatore sia asciutto e privo di detriti che possano ostacolare la circolazione dell'aria.

Verificare che i bulloni di collegamento del trasformatore siano serrati e verificare l'affidabilità del dispositivo di messa a terra.

Ispezionare l'involucro del trasformatore per eventuali danni o corrosione.

Verificare che gli strumenti, le spie luminose e i relè funzionino correttamente.

Analisi e gestione dei guasti durante il funzionamento:

Monitorare regolarmente la temperatura del trasformatore per garantire che funzioni entro l'intervallo normale.



Monitorare la corrente e la tensione del trasformatore per rilevare eventuali anomalie.

Prestare attenzione alle variazioni di temperatura nell'ambiente circostante per evitare problemi di surriscaldamento.

Controllare periodicamente la resistenza di isolamento del trasformatore per garantire buone prestazioni di isolamento.

Se vengono rilevate condizioni anomale (come rumori insoliti, vibrazioni, odori, ecc.), spegnere immediatamente il trasformatore per l'ispezione.



Manutenzione regolare:

Pulire regolarmente l'involucro del trasformatore per garantire una buona ventilazione.

Rimuovere sporco e detriti dai materiali isolanti.

Ispezionare e sostituire i materiali isolanti invecchiati, danneggiati o gravemente usurati.

Controllare regolarmente la resistenza di isolamento per determinare se lo stato di isolamento è normale.



Ispezionare le ventole di raffreddamento e i radiatori per garantire che il sistema di dissipazione del calore funzioni correttamente.

Conservare registri e rapporti di manutenzione periodici, documentando le attività di manutenzione e i problemi identificati.

Parametri del prodotto:

Nome	Trasformatori di potenza a secco da 2500 kva 20 kv dyn11
Capacità nominale	2500kVA
Tensione primaria	20KV
Tensione secondaria	0,4 0,415 kV
Materiale isolante	Resina colata
Gruppo vettoriale	Dyn11 Yyn0
Perdita senza carico (P0)	In base alle esigenze del cliente
Perdita di carico (Pk) a 120 °C	In base alle esigenze del cliente
Voltaggio di impedenza (Regno Unito)	8%
Classe di isolamento	CLASSE F o H
Metodo di raffreddamento	ONAF ONAF
Scarico parziale	Meno di 10 pezzi
