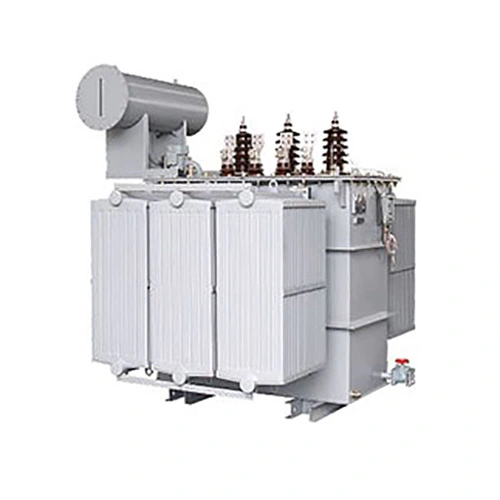

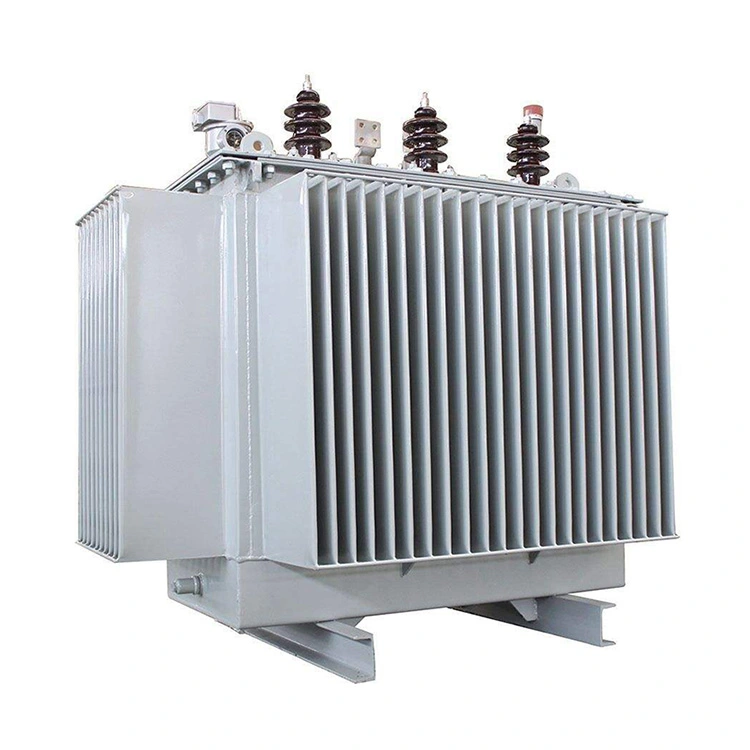

Il trasformatore di distribuzione da 13,8 kV a 380 V 2500 kva è un dispositivo di conversione della potenza di base per scenari industriali, di nuova energia e commerciali, che può essere classificato in due configurazioni principali, tra cui il tipo immerso in olio (serie S11) e il tipo a secco (serie SCB14). Entrambi soddisfano i requisiti di capacità di 2500 kVA, progettati professionalmente per ridurre costantemente la tensione medio alta da 13,8 kV a bassa tensione 380 V, rigorosamente aderendo agli standard internazionali e nazionali per garantire prestazioni stabili, elevata sicurezza e lunga durata.
Il trasformatore di distribuzione di tipo immerso in olio da 13,8 kV a 380 V da 2500 kva ha un costo contenuto e una forte capacità di sovraccarico, che lo rende adatto a scenari di carichi pesanti all'aperto come miniere, sottostazioni all'aperto e grandi parchi industriali. Al contrario, il trasformatore di distribuzione di tipo secco da 13,8 kv a 380 V da 2500 kva è ignifugo, antideflagrante, esente da manutenzione ed efficiente dal punto di vista energetico, adatto per requisiti interni e antideflagranti. I clienti possono scegliere in modo flessibile il tipo adatto in base all'ambiente di installazione effettivo, alle norme di sicurezza del sito e al budget del progetto.
| Categoria dei parametri | Nome del parametro | Valore standard |
|
Parametri principali |
Capacità nominale | 2500kVA(2,5MVA) |
| Lato alta tensione (HV) | 13,8 kV,Trifase,△ Connessione | |
| Lato bassa tensione (LV) | 380 V (tensione di linea)/220 V (tensione di fase), trifase, connessione a Y | |
| Frequenza nominale | 50/60Hz | |
| Gruppo di connessione | Din11/Din1 | |
| Impedenza di cortocircuito | 5% (tipico, dal 4% al 6% personalizzabile) | |
| Tocca Cambia | Alta tensione±2×2,5% (5 prese, fuori circuito) | |
| Parametri in bagno d'olio | Esempio di modello | S11/S13/S22-2500/13.8 |
| Metodo di raffreddamento | ONAN (raffreddamento naturale a bagno d'olio)/ONAF (raffreddamento ad aria forzata) | |
| Livello di isolamento | BIL 95KV (impulso di fulmine)/30kV (resistenza alla frequenza di alimentazione Voltaggio) |
|
| Vantaggi | Basso costo, forte capacità di sovraccarico, buona dissipazione del calore | |
| Parametri di tipo secco | Esempio di modello | SCB14/SCR-2500-13,8/0,38 |
| Metodo di raffreddamento | AN (raffreddamento naturale)/AF (raffreddamento ad aria forzata), calore isolante Classe di resistenza F(155℃) |
|
| Livello di protezione | IP00/IP23/IP54 | |
| Vantaggi | A prova di fuoco ed esplosione, esente da manutenzione, di piccole dimensioni | |
| Perdita ed efficienza (50Hz Riferimento) |
Nessuna perdita di carico (Po) | ≈2,8-3,5 kW |
| Perdita di carico (Pk, 75 ℃) | ≈16-19kW | |
| Perdita totale | ≈19-22,5kW |
S11 immerso in olio è appositamente progettato per l'installazione all'esterno e all'aria aperta. Con una forte adattabilità ambientale, può resistere alle alte temperature, alla pioggia, alla polvere e al clima rigido. Occupa un'ampia superficie e richiede un'area indipendente ben ventilata, perfetta per zone industriali remote, sottostazioni all'aperto, siti minerari e progetti di distribuzione dell'energia sul campo.
Il trasformatore di distribuzione SCB14 di tipo secco da 13,8 kv a 380 V da 2500 kva è prioritario per l'installazione interna, come sale di distribuzione dell'energia, edifici industriali, complessi commerciali e spazi sotterranei. Presenta dimensioni compatte e occupa poco spazio, nessun rischio di perdite di liquidi e non necessita di piscina di isolamento. È applicabile anche per l'alimentazione elettrica urbana ad alta densità e spazi di installazione ristretti.
S11 immerso nell'olio adotta l'olio del trasformatore come mezzo di raffreddamento e isolante. L'olio infiammabile comporta potenziali rischi di incendio e perdite, pertanto non può essere utilizzato in aree chiuse, affollate o a prova di esplosione. Durante l'installazione sono necessarie ulteriori misure antincendio e anti-perdite.
Realizzato con struttura di fusione in resina epossidica, il tipo a secco SCB14 è ignifugo, ritardante di fiamma, a prova di esplosione e senza perdite. Ha un'elevata sicurezza di isolamento, nessun pericolo nascosto di combustione e soddisfa pienamente i rigorosi standard di sicurezza per interni, edifici pubblici, impianti chimici e officine antideflagranti.
È richiesta la manutenzione regolare del trasformatore di distribuzione da 13,8 kV a 380 V 2500 kva S11 immerso in olio, compresa l'ispezione periodica della qualità dell'olio, delle prestazioni di tenuta, del livello dell'olio e dell'invecchiamento interno. Il filtraggio o la sostituzione dell'olio è necessario ogni 1-2 anni, con un'ispezione professionale regolare, che comporta un carico di lavoro di manutenzione a lungo termine più elevato.
Il tipo a secco SCB14 è un design quasi esente da manutenzione. Non è necessario alcun olio isolante, ma solo una semplice pulizia regolare della polvere dagli avvolgimenti. Non necessita di complesse ispezioni giornaliere, risparmiando manodopera e costi di manutenzione ed è adatto per centrali elettriche non presidiate.
L'S11 immerso nell'olio possiede una capacità di dissipazione del calore superiore facendo circolare l'olio del trasformatore, con una forte capacità di sovraccarico. Può sostenere il funzionamento con carichi pesanti a lungo termine e un impatto di sovraccarico di breve durata, ideale per linee di produzione industriale continue ad alto carico.
Il tipo a secco SCB14 si basa sul raffreddamento ad aria naturale o sul raffreddamento ad aria forzata. Il limite di sovraccarico è relativamente inferiore rispetto al tipo immerso in olio e l'effetto di dissipazione del calore è facilmente influenzato dalle condizioni di ventilazione interna, più adatte per il funzionamento con carico stabile e convenzionale.
Il costo di acquisto dell'S11 immerso in olio è relativamente inferiore per i modelli di grande capacità. Ma la perdita di carico e la perdita di carico sono leggermente superiori, con conseguente consumo energetico a lungo termine relativamente più elevato.
Il costo di approvvigionamento del tipo SCB14 a secco è comparativamente più elevato, ma con un design ottimizzato a basse perdite e una maggiore efficienza energetica. Riduce la perdita di potenza giornaliera, consente di risparmiare sulle spese di elettricità nel funzionamento a lungo termine e offre migliori vantaggi di risparmio energetico per progetti a lungo ciclo.
Trasformatore di distribuzione da 13,8 kv a 380 V 2500 kva Suggerimento per la selezione finale:
Scegli S11 Immerso in olio: se il tuo progetto è all'aperto, con budget limitato, carico pesante a lungo termine, cantiere aperto non presidiato e senza rigidi requisiti di protezione antincendio.
Scegli il tipo SCB14 Dry: se installato all'interno, in ambienti affollati, in presenza di sostanze chimiche e infiammabili, con elevati standard di sicurezza, bassa richiesta di manutenzione e requisiti di risparmio energetico a lungo termine.
