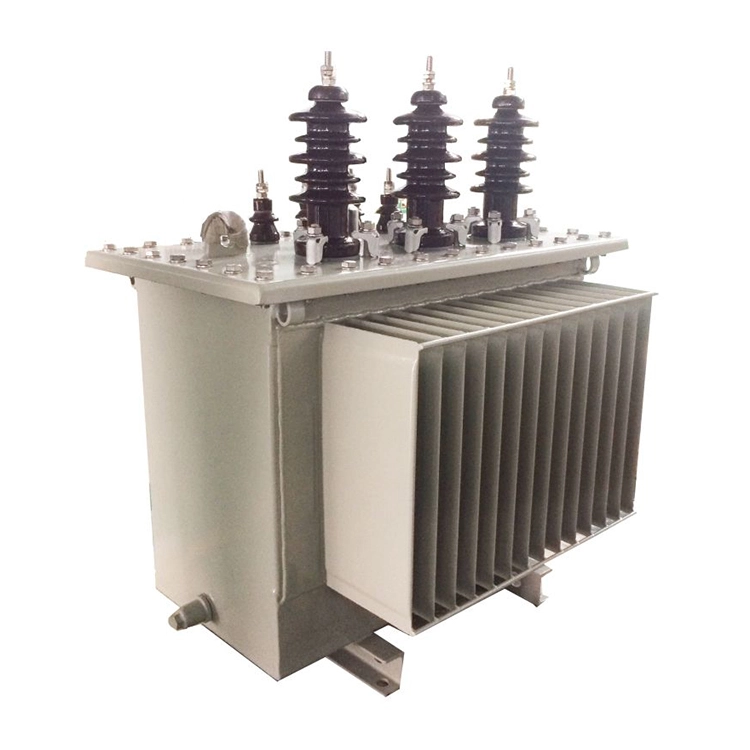

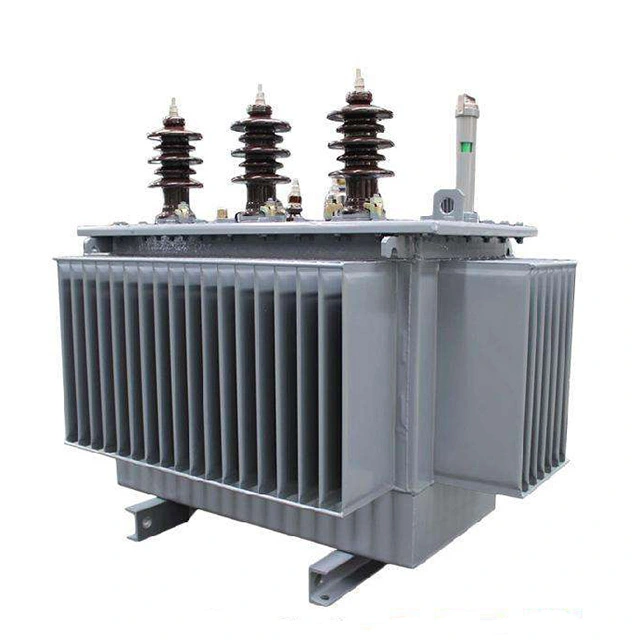

Trasformatori di potenza step-up trifase da 80 kVA da 415 V a 11 kV

I trasformatori di potenza step-up trifase da 80 kVA da 415 V a 11 kv ricevono la corrente alternata a bassa tensione di 415 V dall'avvolgimento primario. Il campo magnetico è concentrato e diretto dall'avvolgimento primario all'avvolgimento secondario attraverso il nucleo di ferro laminato e viene emessa una corrente alternata ad alta tensione di 11 kV con una perdita relativamente bassa.

I trasformatori di potenza step-up trifase da 80 kVA da 415 V a 11 kv vengono utilizzati principalmente per la trasmissione di energia a lunga distanza, la connessione alla rete di energia fotovoltaica/eolica e l'alimentazione industriale ad alta tensione. I tipi comuni includono avvolgimenti in rame, a bagno d'olio e connessione Dyn11, conformi agli standard IEC 60076/GB 1094.

Parametro tecnico:

Che tipo di test dovrebbero essere condotti durante il funzionamento di un trasformatore di potenza step-up trifase da 80 kva da 415 V a 11 kV?

Per garantire che il trasformatore funzioni normalmente, è necessario eseguire frequentemente i seguenti test:

(1)Prova della temperatura. Se lo stato operativo del trasformatore è normale e il livello di temperatura sono molto importanti. Secondo le normative, la temperatura dell'olio dello strato superiore non deve superare gli 85°C (l'aumento della temperatura non deve superare i 55°C). Generalmente i trasformatori sono dotati di dispositivi di misurazione della temperatura dedicati.

(2)Prova di carico. Per migliorare il tasso di utilizzo dei trasformatori di potenza step-up trifase da 80 kVA da 415 V a 11 kv e ridurre la perdita di potenza, è necessario determinare l'effettiva capacità di alimentazione che il trasformatore può sopportare durante il funzionamento. Il lavoro di misurazione viene solitamente eseguito durante il periodo di picco del consumo di elettricità di ogni stagione e viene misurato direttamente utilizzando una pinza amperometrica. Il valore corrente dovrebbe essere compreso tra il 70 e l'80% della corrente nominale del trasformatore. Se supera questo intervallo, indica un sovraccarico e deve essere regolato immediatamente.

(3)Prova di tensione. L'intervallo di variazione della tensione deve essere compreso tra ±5% della tensione nominale. Se supera questo intervallo, è necessario utilizzare il commutatore per la regolazione per riportare la tensione entro l'intervallo specificato. Generalmente, la tensione ai terminali dell'avvolgimento secondario e la tensione ai terminali dell'utente finale vengono misurate utilizzando un voltmetro.

(4)Prova di resistenza d'isolamento. Per mantenere i trasformatori di potenza step-up trifase da 80 kVA da 415 V a 11 kv in uno stato operativo normale, è necessario eseguire il test della resistenza di isolamento per prevenire l'invecchiamento dell'isolamento e incidenti. Durante il test, provare a interrompere il funzionamento del trasformatore e utilizzare un megaohmmetro per misurare il valore della resistenza di isolamento del trasformatore. La resistenza misurata non deve essere inferiore al 70% del valore misurato precedente. Quando si seleziona un megaohmmetro, la bobina a bassa tensione può utilizzare un livello di tensione di 500 V.
