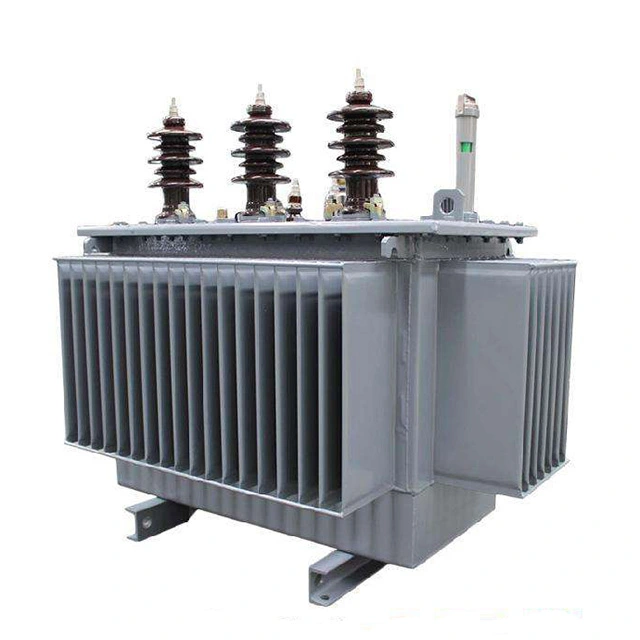

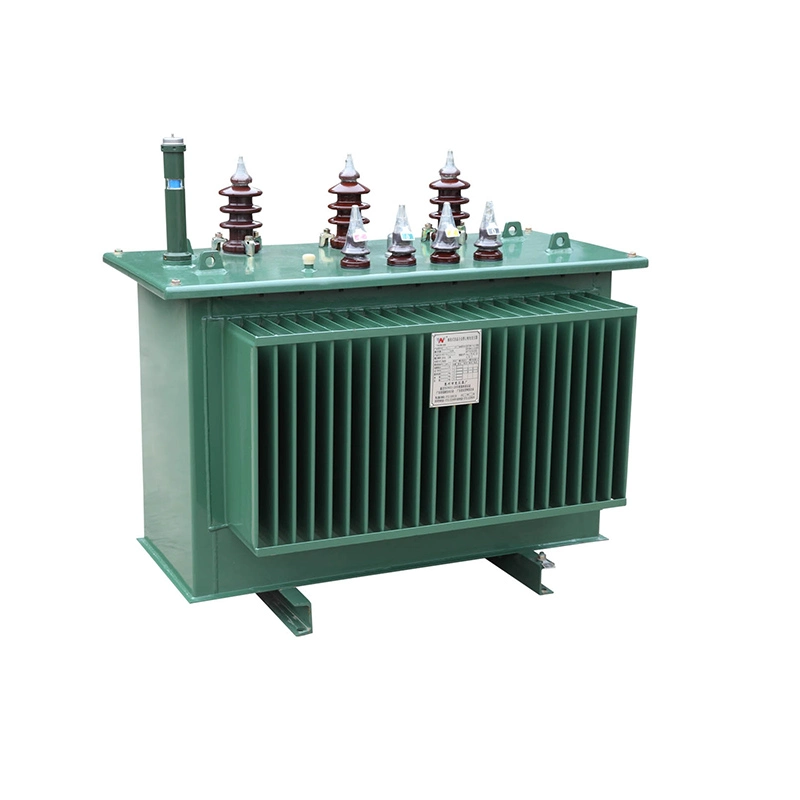

Trasformatore di distribuzione in lega amorfa da 50 kva 0,4 kv

Molti paesi del Sud-Est asiatico, dell’Africa, dell’Asia centrale e dell’America Latina stanno promuovendo vigorosamente il potenziamento delle reti elettriche rurali e progetti di elettrificazione rurale. Nelle aree remote, il tasso di carico è rimasto costantemente basso (20% - 35%). I vantaggi del risparmio energetico del trasformatore di distribuzione in lega amorfa nel funzionamento a vuoto sono stati massimizzati, rendendoli la scelta preferita per gli enti locali di fornitura di energia elettrica nelle gare d'appalto. Le connessioni alla rete fotovoltaica domestica distribuita e alle reti fotovoltaiche industriali e commerciali su piccola scala sono dotate di trasformatori di distribuzione di livello da 50 kVA. Con la continua crescita delle installazioni fotovoltaiche globali, è aumentata anche la domanda di trasformatori di distribuzione in lega amorfa di piccola capacità.

Il trasformatore utilizza strisce di lega amorfa come materiale centrale. Questa lega amorfa viene trasformata in una struttura amorfa attraverso un rapido processo di raffreddamento, caratterizzato da una perdita di isteresi estremamente bassa e da una corrente senza carico. Le sue prestazioni elettromagnetiche superano di gran lunga quelle delle tradizionali lamiere di acciaio al silicio. Il trasformatore di distribuzione in lega amorfa da 50 kva 0,4 kv presenta un aumento della temperatura di esercizio inferiore, riducendo così l'invecchiamento dei materiali isolanti e prolungando la durata dell'apparecchiatura. La tecnologia di raffreddamento a bagno d'olio risolve efficacemente il problema della dissipazione del calore in caso di carichi ad alta temperatura. L'olio del trasformatore di distribuzione in lega amorfa da 50 kva 0,4 kv funge da mezzo di raffreddamento, prevenendo surriscaldamento e guasti e migliorando l'affidabilità e la sicurezza complessive.

Parametro tecnico:

D: Questo trasformatore di distribuzione in lega amorfa da 50 kva 0,4 kv può modificare il gruppo di connessione Dyn11 standard in Yyn0?

R: Sì, è possibile modificare il tipo di gruppo di connessione di questo trasformatore di distribuzione in lega amorfa da 50 kva 0,4 kv dallo standard Dyn11 a Yyn0. Tecnicamente questo è fattibile, ma presenta degli inconvenienti nel suo utilizzo:

1. La terza armonica non può essere soppressa: non esiste un avvolgimento triangolare chiuso sul lato ad alta tensione, quindi il flusso magnetico della terza armonica del nucleo di ferro non può formare un circuito circolante, il potenziale del punto neutro sul lato a bassa tensione viene compensato e la tensione di uscita trifase viene modificata. Quando è presente un carico sbilanciato nei carichi monofase, sulla linea neutra appare una grande corrente di sequenza zero e la linea neutra si surriscalda in modo anomalo.

2. Scarsa capacità di gestire carichi sbilanciati: la distribuzione dell'energia civile è costituita principalmente da illuminazione monofase e carichi di elettrodomestici. I carichi trifase sono soggetti a squilibrio. Nella condizione Yyn0, la distorsione di tensione del trasformatore di distribuzione in lega amorfa da 50 kva 0,4 kv è grave ed è facile bruciare lampade finali, piccoli motori e apparecchiature elettriche di precisione. L'avvolgimento triangolare ad alta tensione Dyn11 può formare un circuito circolante per digerire la terza armonica e l'effetto di stabilizzazione della tensione è eccellente.

3. Accesso limitato alla connessione alla rete: le reti elettriche tradizionali e i progetti di connessione alla rete fotovoltaica in tutto il mondo hanno disposizioni obbligatorie per Dyn11, mentre i modelli Yyn0 non possono superare l'accettazione della connessione alla rete dell'ufficio di fornitura elettrica e non possono essere collegati alla rete pubblica municipale.

Trasformatore di leghe amorfe in lavorazione

Attrezzatura

Centro prelievi

Trasformatore in spedizione
