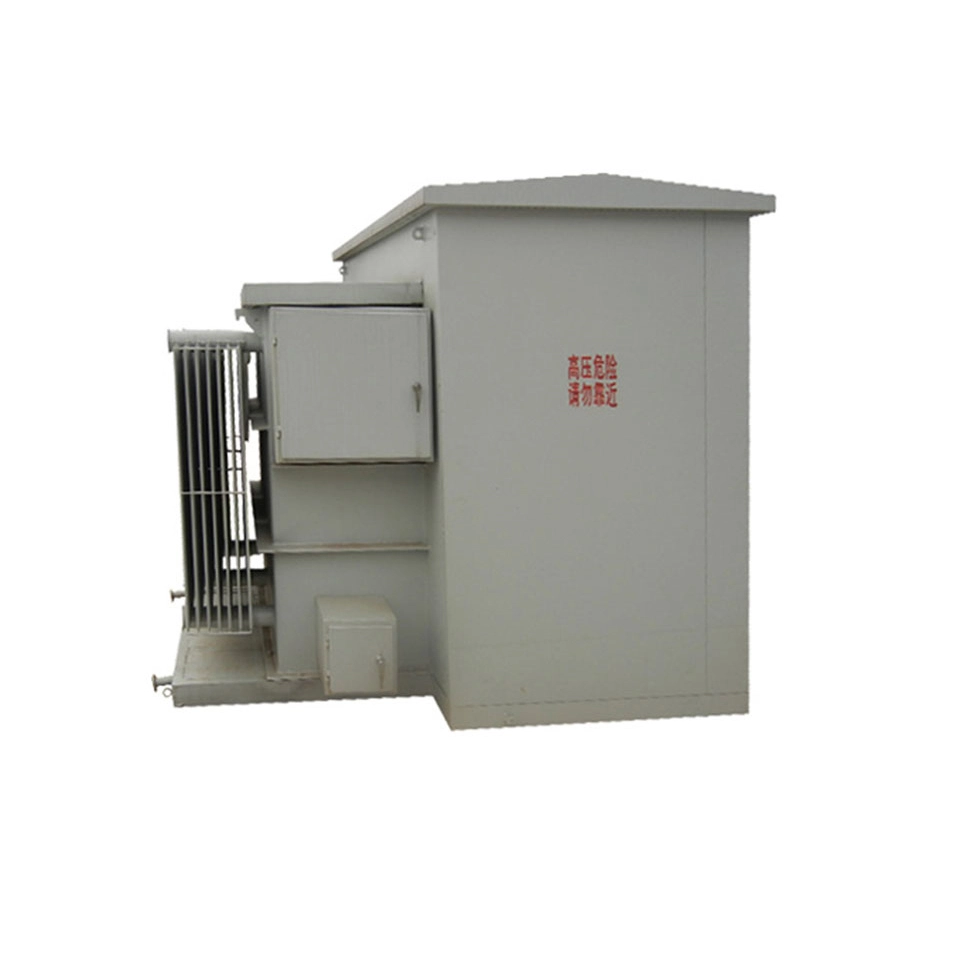

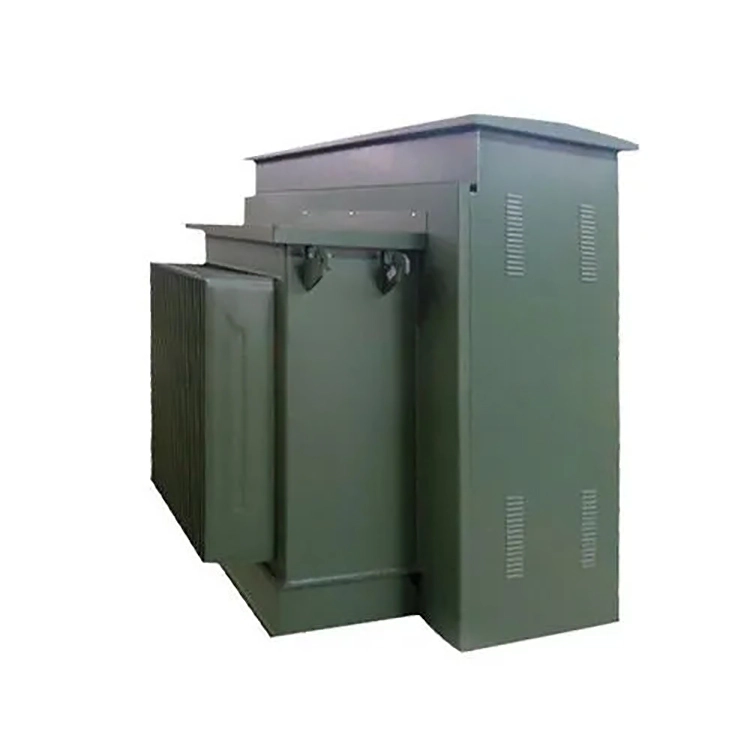

Trasformatore step-down riempito d'olio montato su cuscinetto da 630 kva

Il trasformatore step-down riempito ad olio montato su pad da 630 kVA supporta le comuni combinazioni di tensione internazionali, tra cui tensione primaria di 11 kV, 22 kV, 12470Y/7200 V, 13,8 kV e uscita secondaria di 400 V, 480 Y/277 V, 208 Y/120 V, con gruppo vettoriale Dyn11 e commutatore di presa di circuito con sconto ±2×2,5% per una regolazione flessibile della tensione.

Il trasformatore step-down riempito in olio da 630 kVA montato su pad può essere installato su una base in cemento per esterni, dotato di isolamento immerso in olio completamente sigillato, interruttore ad alta tensione integrato, protezione, distribuzione a bassa tensione ed è un trasformatore di distribuzione compatto preassemblato esente da manutenzione per esterni. Lamiere di acciaio al silicio di alta qualità e a basse perdite e fili di rame di alta qualità fungono da componenti conduttivi e magnetici centrali. Il trasformatore riempito d'olio è dotato di olio isolante minerale ecologico per un'eccellente rigidità dielettrica e prestazioni di dissipazione del calore. Progettato con la modalità di raffreddamento dell'olio naturale ONAN, funziona stabilmente con bassa rumorosità, basse perdite a vuoto e di carico, rispettando gli standard internazionali di efficienza energetica.

Specifica tecnica:

Vantaggi:

Questo trasformatore step-down riempito ad olio montato su pad da 630 kVA ha una struttura complessiva compatta ed è adatto per l'installazione su base esterna. Adotta un design a bagno d'olio rispettoso dell'ambiente, caratterizzato da eccellenti prestazioni di dissipazione del calore e isolamento, con basse perdite di esercizio e bassa rumorosità. L'apparecchiatura soddisfa lo standard di livello di protezione e il corpo della scatola è resistente alla corrosione e agli agenti atmosferici, in grado di adattarsi a varie condizioni esterne complesse.

Dotato di più componenti di protezione di sicurezza, che garantiscono un funzionamento stabile e affidabile, il trasformatore riempito d'olio ha una struttura di regolazione della tensione che cambia tramite presa, consentendo un adattamento flessibile ai requisiti di utilizzo della tensione. Il prodotto ha una lunga durata, è di facile manutenzione ed è ampiamente applicabile in aree industriali, edifici commerciali e residenziali e nuovi scenari di distribuzione dell'energia.

D: Quali sono i test di fabbrica per i trasformatori step-down riempiti in olio con montaggio su pad da 630 kVA?

R: Prima che i trasformatori vengano consegnati dalla fabbrica, verrà condotto un test di accettazione finale completo per garantire che l'apparecchiatura sia conforme agli standard tecnici e ai requisiti del cliente.

Gli elementi di prova includono test di resistenza all'isolamento, test di impedenza di cortocircuito, test di carico e test di qualità dell'olio, per garantire la stabilità e la sicurezza dei trasformatori riempiti di olio in varie condizioni di lavoro.

Il test di corrente senza carico e il test di perdita di carico vengono utilizzati per verificare l'efficienza energetica e le prestazioni del trasformatore. Il test di aumento della temperatura garantisce che il trasformatore non si surriscaldi durante il funzionamento, garantendo così la durata dell'apparecchiatura. Il test di scarica parziale viene utilizzato per verificare potenziali problemi di isolamento nel trasformatore.

Tutti i risultati dei test verranno registrati in dettaglio e verranno forniti rapporti di prova e certificati di qualità. Dopo aver superato l'ispezione, il trasformatore step-down riempito ad olio montato su pad da 630 kva sarà accompagnato da un certificato di ispezione di qualità completo e verrà quindi imballato e preparato. Questo processo garantisce che ciascun trasformatore sia conforme agli standard internazionali e di settore e possa essere utilizzato in modo affidabile.
