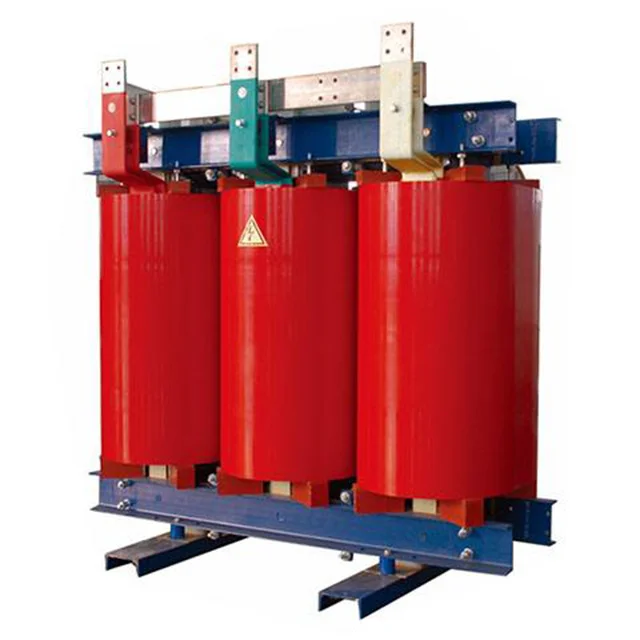

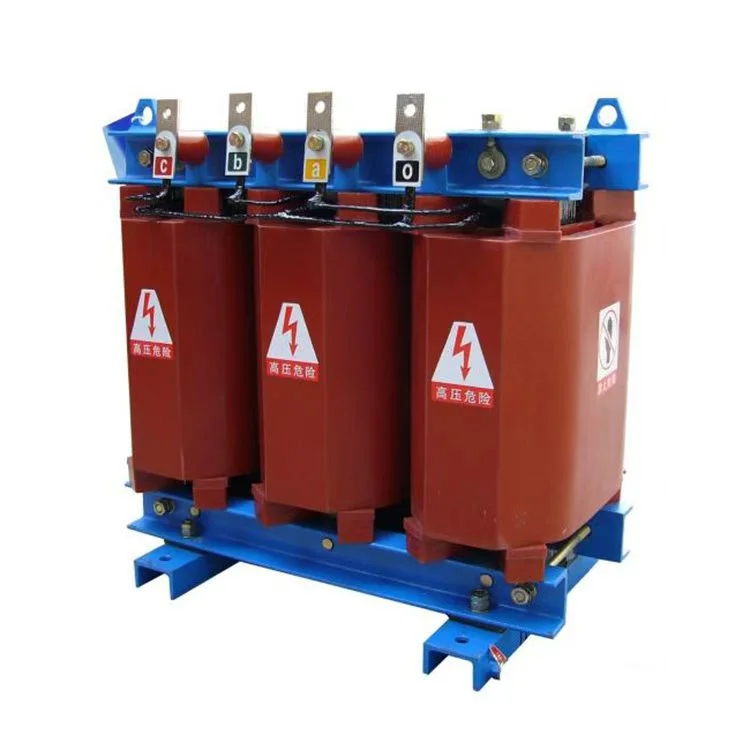

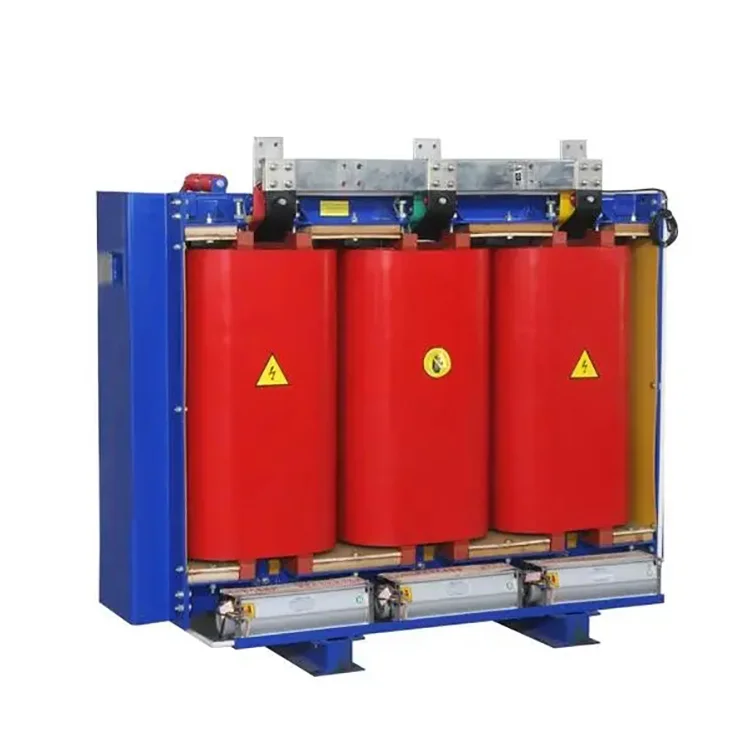

Trasformatore a secco avvolto in alluminio da 2000 KVA

Mentre il rame è uno standard, l'avvolgimento in alluminio offre vantaggi distinti: È conveniente: riduce il costo dei materiali senza sacrificare le prestazioni per i cicli di lavoro standard. Il prezzo di un trasformatore in alluminio è 2-3 volte inferiore a quello di un trasformatore in rame.
Eccellente conduttività: il design ottimizzato della sezione trasversale garantisce basse perdite I²R. peso più leggero: più facile da maneggiare e installare rispetto agli equivalenti in rame. Possiamo progettare il trasformatore a secco avvolto in alluminio da 2000 kVA in base ai requisiti di perdita del cliente. Inoltre, per i paesi nelle regioni desertiche, disponiamo di un design specializzato per la dissipazione del calore e ne abbiamo ottenuto un brevetto.

Un trasformatore a secco avvolto in alluminio da 2000 kVA è un dispositivo elettrico stazionario che trasferisce energia elettrica senza utilizzare liquidi refrigeranti come olio o silicone. Si basa invece sulla circolazione dell'aria e su materiali isolanti solidi ad alta temperatura per il raffreddamento e la protezione. Senza parti mobili, garantisce un funzionamento silenzioso, affidabile e che richiede poca manutenzione.

Poiché non emette gas e non richiede volte ignifughe, è ideale per l'uso in ospedali, scuole, fabbriche e impianti chimici. Il trasformatore a secco avvolto in alluminio da 2000 kVA è un dispositivo di isolamento raffreddato ad aria che utilizza il flusso d'aria naturale o forzato per mantenere temperature operative sicure per gli avvolgimenti e il nucleo.



Una corretta installazione e pratiche di sicurezza sono essenziali per garantire le prestazioni e l'affidabilità a lungo termine del trasformatore a secco avvolto in alluminio da 2000 kVA. Poiché questi trasformatori si basano sul raffreddamento ad aria e hanno avvolgimenti o condotti di ventilazione esposti, seguire le corrette procedure di installazione aiuta a prevenire il surriscaldamento, i guasti elettrici e lo stress meccanico.



Installa su una superficie solida e priva di vibrazioni Il trasformatore deve essere posizionato su una base solida e piana in grado di sostenerne l'intero peso. Le vibrazioni possono causare l'allentamento dei terminali, rumore e stress meccanico sugli avvolgimenti. Pertanto è meglio isolare il trasformatore da macchinari pesanti o apparecchiature rotanti.



Mantenere uno spazio di ventilazione adeguato Lasciare almeno 12 pollici (o più come specificato dal produttore) di spazio su tutti i lati per garantire un flusso d'aria senza ostacoli. Una spaziatura adeguata favorisce un raffreddamento efficace, riduce i punti caldi e prolunga la durata dell'isolamento del trasformatore a secco avvolto in alluminio da 2000 kVA. Evitare di installare l'unità in angoli stretti o vicino a fonti di calore.



Utilizzare condotti flessibili per evitare sollecitazioni sui terminali Quando si collegano i cavi ai terminali è necessario utilizzare condotti flessibili o boccole. Ciò previene lo stress meccanico sui terminali causato da vibrazioni, dilatazione o movimento del cavo, garantendo collegamenti elettrici sicuri e una maggiore durata.



Mettere a terra correttamente il nucleo e la custodia La corretta messa a terra dell'involucro metallico e del nucleo del trasformatore è essenziale per la sicurezza. Previene le scosse elettriche, riduce il rischio di rottura dell'isolamento e garantisce che le correnti di guasto siano dirette a terra in modo sicuro.



Tenere lontano da vapori corrosivi e umidità Installare il trasformatore in un luogo pulito e asciutto. L'esposizione a sostanze chimiche, sale o umidità può danneggiare l'isolamento, corrodere i terminali e causare scariche parziali o guasti al tracciamento. Negli ambienti umidi, prendi in considerazione i tipi di resina sigillata o colata.



Pulire regolarmente i filtri delle ventole e controllare il flusso d'aria Per le unità con raffreddamento ad aria forzata, ispezionare e pulire regolarmente i filtri della ventola. Il flusso d'aria bloccato può causare surriscaldamento e perdita di efficienza. Assicurarsi che tutte le ventole funzionino correttamente e che i percorsi di ventilazione rimangano liberi.

Parametri del prodotto:

Nome	Trasformatore a secco con avvolgimento in alluminio da 2000 kVA
Capacità nominale	2000kVA
Tensione primaria	10KV/33KV/personalizzato
Tensione secondaria	0,4/0,415 kV
Materiale isolante	Resina colata
Gruppo vettoriale	Dyn11 Yyn0
Perdita a vuoto (P0)	personalizzato
Perdita di carico (Pk) a 120 °C	personalizzato
Voltaggio di impedenza (Regno Unito)	6%
Classe di isolamento	CLASSE F o H
Metodo di raffreddamento	ONAF ONAF

Attrezzature per la produzione

Prodotto semilavorato

Centro prove

Laboratorio di avvolgimento
