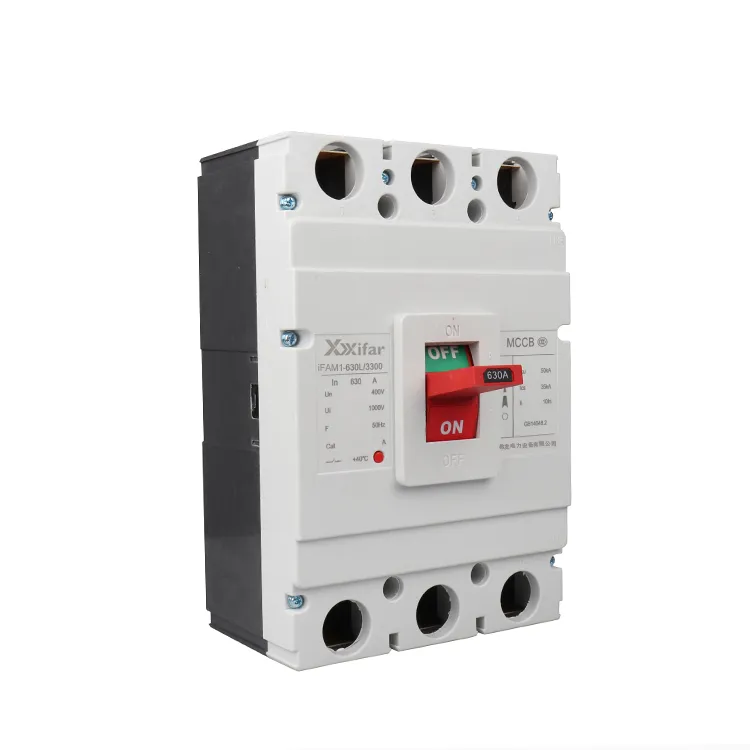

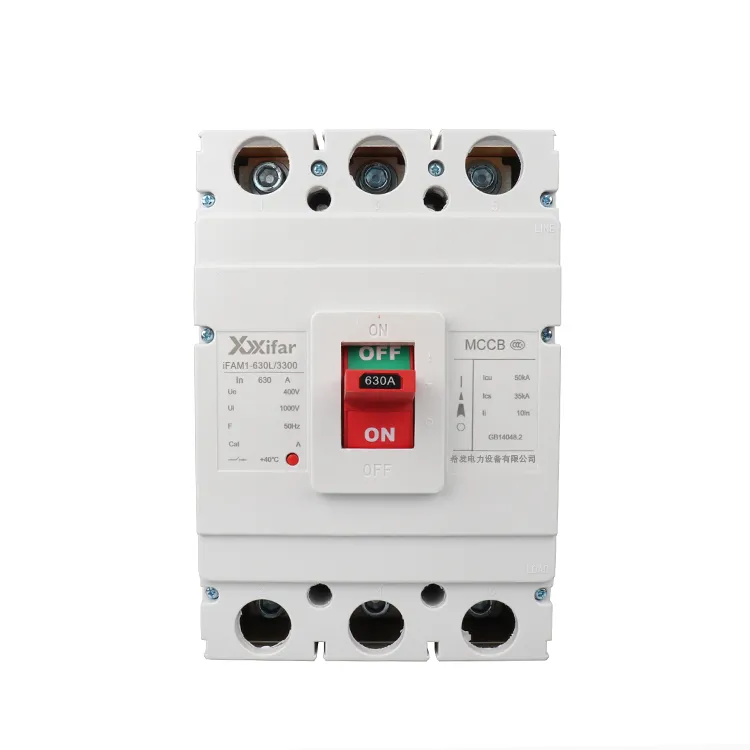

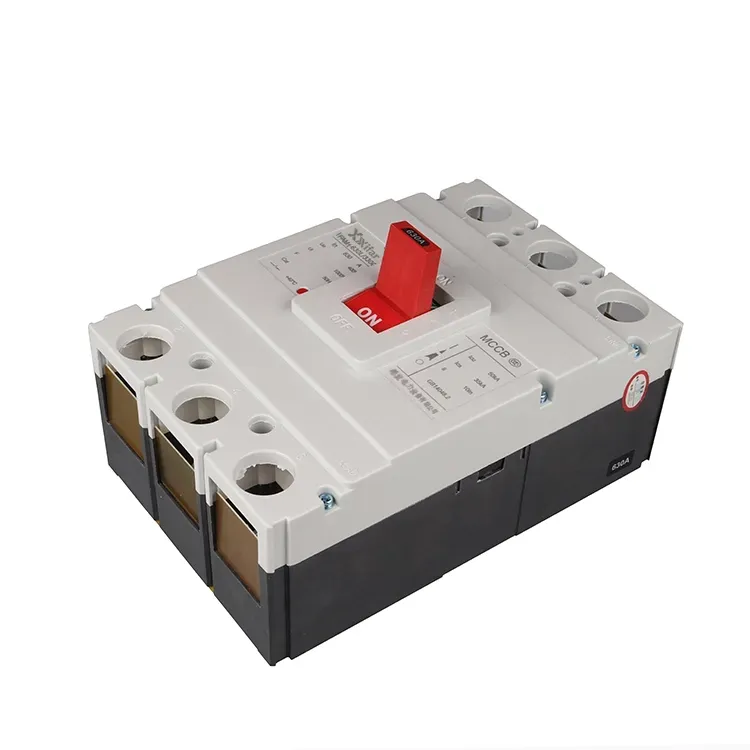

Interruttore automatico scatolato magnetotermico 630a 3p

Un interruttore automatico magnetotermico scatolato 630a 3p è un dispositivo di protezione essenziale e importante utilizzato nel sistema di distribuzione dell'energia a bassa tensione. Adotta un alloggiamento isolante completamente chiuso, di cui l'MCCB integra componenti essenziali tra cui il sistema di contatto, l'unità di estinzione dell'arco e il meccanismo di sgancio in una struttura compatta.

Poiché è progettato come unità sigillata, l'interruttore automatico scatolato termomagnetico 630a 3p non è generalmente destinato allo smontaggio o alla riparazione. È ampiamente applicato nelle installazioni industriali e commerciali per offrire protezioni in circuiti di media e piccola capacità, in genere fungendo da dispositivi di protezione di derivazione o di fine linea.

All'interno della categoria degli interruttori automatici, gli interruttori automatici scatolati sono posizionati tra gli interruttori automatici aperti, solitamente utilizzati come ingressi principali nei sistemi di distribuzione, e gli interruttori automatici miniaturizzati, comunemente utilizzati in applicazioni residenziali e leggere.

I casi di applicazione tipici di un interruttore automatico scatolato magnetotermico 630a 3p includono circuiti di protezione del motore, quadri di distribuzione e linee di alimentazione per apparecchiature di medie dimensioni.

Parametro dell'interruttore automatico scatolato magnetotermico 630a 3p:

Interruttore magnetotermico scatolato 630a 3p Caratteristiche Funzionali

1. Protezione da sovraccarico:

In un interruttore magnetotermico scatolato 630a 3p, la protezione da sovraccarico è anche chiamata protezione di lunga durata. La protezione da sovraccarico si basa sulla deformazione termica di una striscia bimetallica. Il tempo di intervento segue una caratteristica temporale inversa: una corrente più elevata si traduce in uno intervento più rapido. Ciò protegge i conduttori e le apparecchiature dal surriscaldamento in condizioni di sovraccarico prolungato.

2. Protezione da cortocircuito

Comunemente, la protezione da cortocircuito viene implementata utilizzando la protezione istantanea in un interruttore magnetotermico scatolato 630a 3p. Lo sganciatore magnetico fornisce protezione istantanea. Quando la corrente raggiunge circa 8-12 volte il valore nominale, l'interruttore magnetotermico scatolato scatta entro metà ciclo di frequenza di alimentazione, ovvero circa 10 ms. Ciò garantisce che l'interruzione avvenga prima che la corrente di cortocircuito raggiunga il suo picco.

3. Protezione da sottotensione

Con sganciatore di minima tensione installato, l'intervento avviene se la tensione scende al di sotto del 70% del valore nominale per più di 1 secondo. L'intervento istantaneo avviene se la tensione scende al di sotto del 35% del valore nominale. Questa funzione aiuta a prevenire danni ai motori causati dal funzionamento a bassa tensione.

4. Protezione dalle dispersioni verso terra

Gli interruttori automatici scatolati magnetotermici 630a 3p con moduli di protezione elettronica integrati possono rilevare la corrente residua tramite un trasformatore di corrente a sequenza zero.  Si verifica uno scatto se il modulo perdite rileva oltre 30 mA per la protezione personale e 300 mA per la protezione antincendio. Il tempo di intervento è generalmente entro 0,1 secondi.
