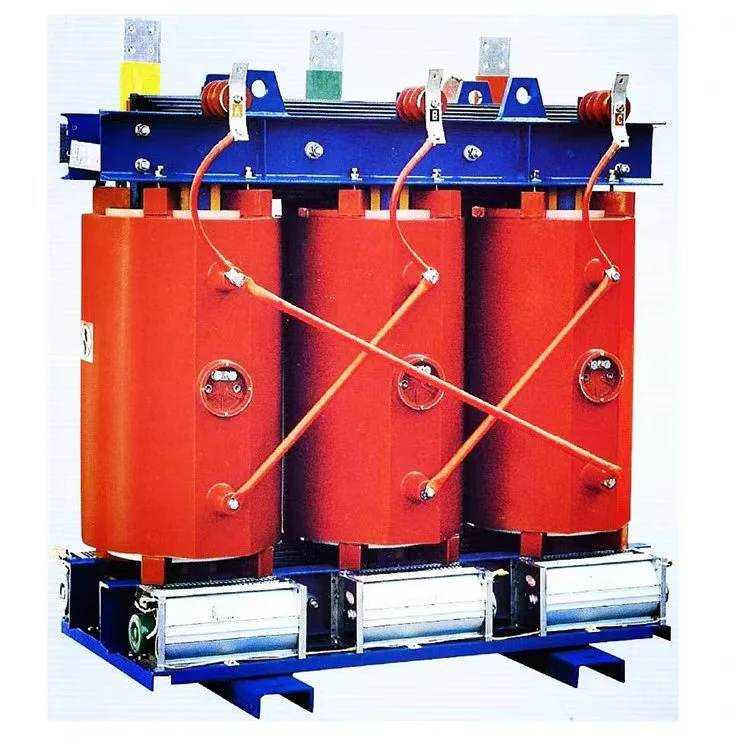

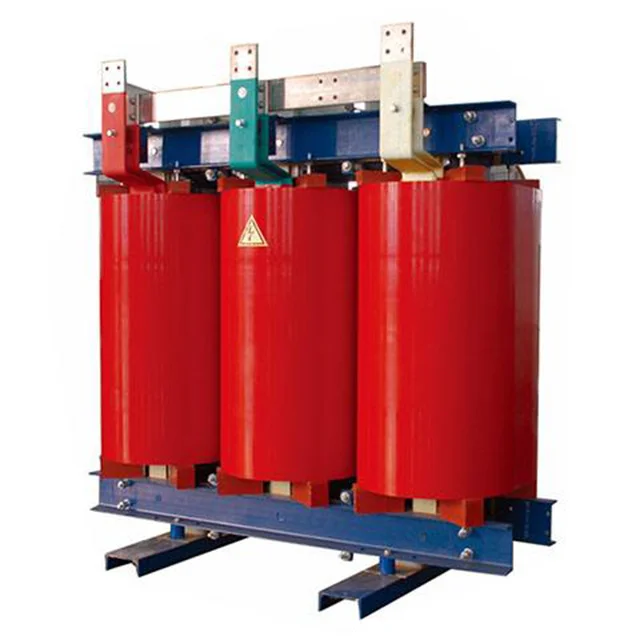

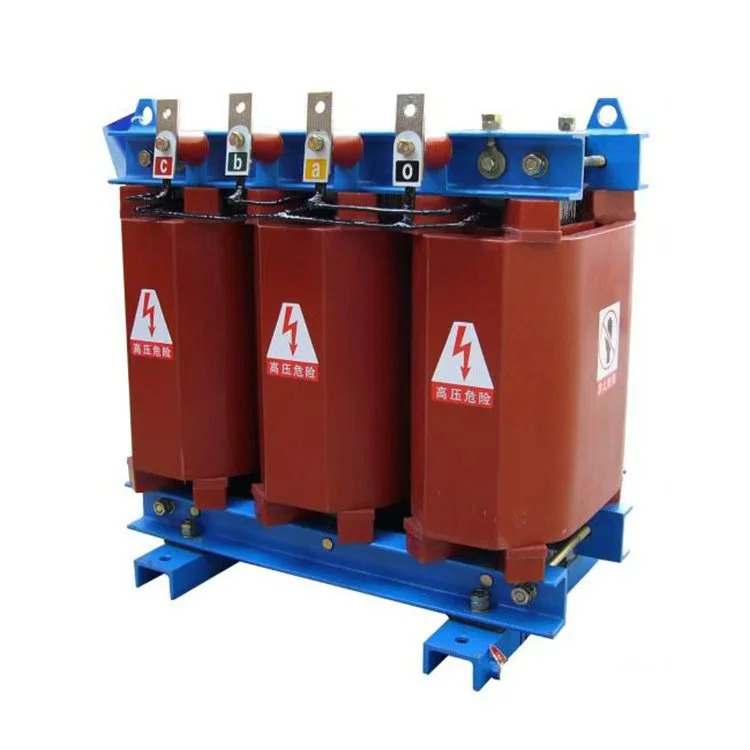

Trasformatore di distribuzione Nltc di tipo secco da 500 kva 11 kv

Sullo sfondo della crescente domanda globale di elettricità, il trasformatore di distribuzione nltc di tipo secco da 500 kva 11 kv è ampiamente utilizzato in aree quali le reti elettriche rurali, l'industria, il commercio, le nuove energie e le strutture pubbliche. La loro elevata affidabilità è stata convalidata attraverso il funzionamento in più di 50 paesi e regioni in tutto il mondo. Sono stati venduti a paesi e regioni tra cui Tanzania, Zimbabwe, Ghana, Sud Africa, Kenya, Zambia e altri.

Caratteristiche strutturali del trasformatore di distribuzione nltc di tipo secco da 500 kva 11 kv:

Bobine: le bobine sono avvolte con conduttori in rame, sia a filo avvolto che a lamina, rinforzati con fibra di vetro e completamente colati con resina epossidica senza riempitivi utilizzando processi di essiccazione sotto vuoto e degasaggio. Ciò si traduce in un'elevata resistenza meccanica, una forte capacità di resistenza ai cortocircuiti e un'eccellente resistenza agli impulsi.

Avvolgimenti ad alta tensione: i terminali iniziale e finale, nonché i cavi di presa intermedi, sono incorporati con dadi in rame. Questa struttura fornisce una buona rigidità, facilita la sostituzione del rubinetto e garantisce un aspetto pulito ed esteticamente gradevole.

Nucleo: il nucleo è assemblato utilizzando lamiere di acciaio al silicio laminate a freddo a grani orientati di alta qualità con giunti a gradini multipli completamente smussati a 45 gradi. La superficie del trasformatore di distribuzione nltc di tipo secco da 500 kva 11 kv è rivestita con uno strato di resina isolante, che fornisce resistenza all'umidità, prevenzione della ruggine e riduzione del rumore.

Sistema di bloccaggio: i componenti elastici vengono utilizzati tra il nucleo, i dispositivi di bloccaggio e le bobine per mantenere le bobine sotto compressione costante, riducendo così i livelli di rumore.

Progettazione del raffreddamento: il trasformatore di distribuzione nltc di tipo secco da 500 kva 11 kv è progettato per il raffreddamento naturale (AN). Condotti di ventilazione longitudinali sono preformati all'interno delle pareti della bobina degli avvolgimenti di alta e bassa tensione completamente fusi. Raffreddamento ad aria forzata Le ventole di raffreddamento delle apparecchiature AF possono essere installate come opzione. Con il raffreddamento ad aria forzata, la capacità di uscita nominale può essere aumentata del 50%.40% per potenze nominali pari o inferiori a 500 kVA.

Monitoraggio della temperatura: il trasformatore di distribuzione nltc di tipo secco da 500 kva 11 kv è dotato di un controller di temperatura serie BWDK. I sensori di resistenza al platino Pt100 sono posizionati in fori pre-incorporati nella parte superiore delle bobine a bassa tensione per monitorare l'aumento della temperatura dell'avvolgimento. Il controller avvia o arresta automaticamente le ventole di raffreddamento e fornisce funzioni come allarme di guasto, allarme di sovratemperatura e intervento per sovratemperatura. Queste caratteristiche offrono una protezione affidabile da sovraccarico per il trasformatore di tipo a secco, migliorandone così la sicurezza operativa.

Parametri del prodotto:

Attrezzature per la produzione

Prodotto semilavorato

Custodia di protezione IP21

Nucleo del trasformatore

Avvolgimento del trasformatore

Centro prove

Laboratorio di avvolgimento
