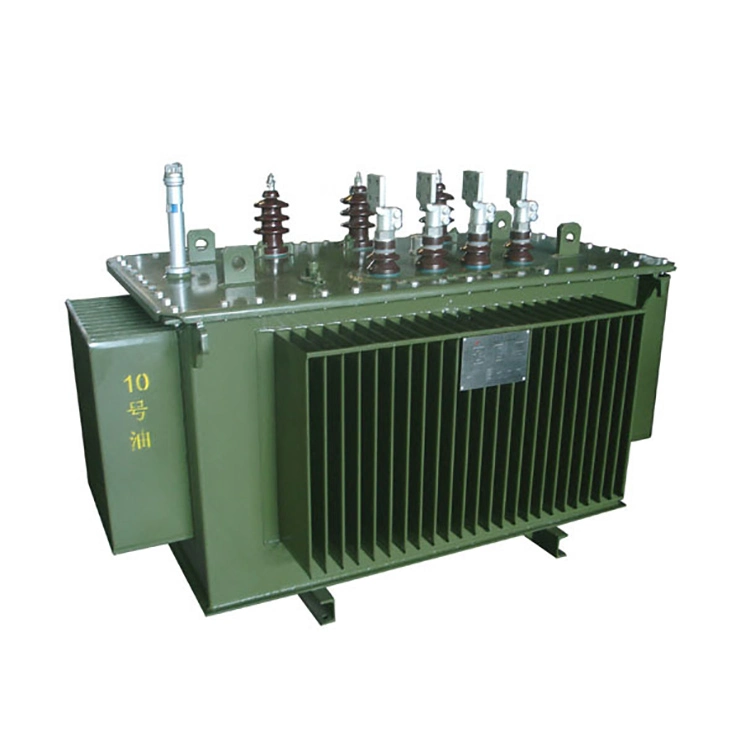

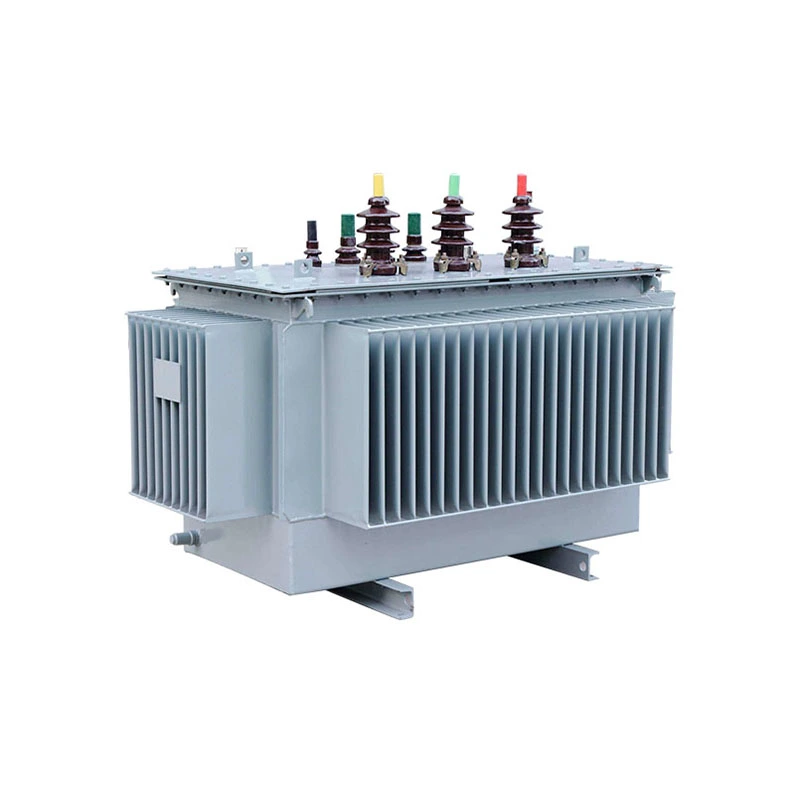

Trasformatore trifase in lega amorfa di rame da 100 kva

Il trasformatore trifase in lega amorfa di rame da 100 kVA può essere diviso in due tipi: tipo a bagno d'olio e tipo a secco. Il trasformatore a bagno d'olio adotta il metodo di raffreddamento ONAN. Mentre il trasformatore di distribuzione di tipo secco utilizza il raffreddamento ad aria naturale o il raffreddamento ad aria forzata per dissipare il calore generato durante il funzionamento. Una ventilazione adeguata e un flusso d'aria regolare sono fondamentali per i trasformatori di distribuzione di tipo secco per prevenire il surriscaldamento e mantenere un'elevata efficienza operativa dei trasformatori.

Il nucleo del trasformatore in lega amorfa è costituito da strisce di lega amorfa a base di ferro. Lo spessore dei nastri d'acciaio è di soli 0,02-0,03 mm. Viene prodotto attraverso il rapido processo di raffreddamento dell'acciaio fuso. Gli atomi interni sono disposti secondo uno schema amorfo irregolare senza la struttura granulare dell'acciaio al silicio. Ciò riduce significativamente la perdita di isteresi e la perdita di correnti parassite dalla fonte fondamentale del materiale.

Grazie al design a risparmio energetico del trasformatore in lega amorfa, l'efficienza dell'intero sistema supera di gran lunga quella dei normali trasformatori di distribuzione in acciaio al silicio. Anche se l'apparecchiatura funziona continuamente senza interruzioni durante tutto l'anno, può ridurre significativamente i costi operativi e di manutenzione dell'elettricità minimizzando la perdita di ferro. È l'attrezzatura preferita per le centrali elettriche distribuite a nuova energia nei siti di ingegneria all'estero.

Parametro tecnico:

D: Quando si utilizza un trasformatore trifase step-up in lega di rame amorfo da 100 kVA, quali sono le differenze significative nelle caratteristiche della corrente di spunto magnetizzante rispetto ai tradizionali trasformatori in lamiera di acciaio al silicio?

R: Rispetto ai tradizionali trasformatori in lamiera di acciaio al silicio, le caratteristiche della corrente di spunto magnetizzante del trasformatore in lega amorfa mostrano differenze significative: a causa della minore densità del flusso magnetico di saturazione della lega amorfa, circa 1,55 T, inferiore a quella di 1,75 T della lamiera di acciaio al silicio, e un magnetismo residuo più elevato, circa da 0,7 a 0,8, il picco della corrente di spunto di eccitazione può raggiungere 10-15 volte la corrente nominale (mentre per i tradizionali trasformatori in acciaio al silicio foglio è 5-8 volte). Allo stesso tempo, la costante di tempo di decadimento della corrente di spunto è più lunga e anche il contenuto armonico, in particolare la seconda armonica, è notevolmente aumentato. Queste caratteristiche rendono il trasformatore trifase in lega amorfa di rame da 100 kVA più incline alla saturazione profonda quando si chiude l'interruttore, generando correnti d'impatto più elevate e persistenti. Ciò non solo aumenta il rischio di sgancio errato degli interruttori automatici a monte e di esplosione dei fusibili, ma può anche causare danni da stress meccanico al nucleo in lega amorfa sensibile agli urti.

Pertanto, sono necessarie strategie di progettazione e funzionamento speciali come la chiusura della selezione di fase, la regolazione delle impostazioni di protezione e la selezione di TA con capacità antisaturazione più forti.

Trasformatore di leghe amorfe in lavorazione

Attrezzatura

Centro prelievi

Trasformatore in spedizione
